首页  >  产品百科  >  BFC237343225

BFC237343225

产品分类: 薄膜电容
产品描述: 2.2μF ±10% 涤纶 250V 160V 通孔安装 26mm*10mm*19.5mm
供应商型号: 4879901
供应商: 海外现货
标准整包数: 25

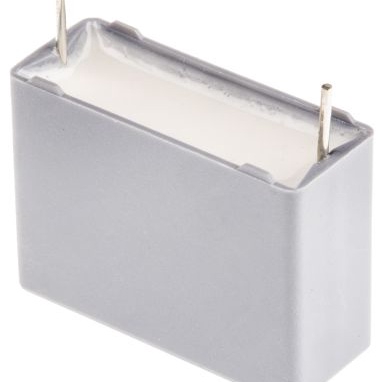

VISHAY INTERTECHNOLOGY 薄膜电容 BFC237343225

BFC237343225概述

    MKT373 Vishay BCcomponents DC Film Capacitors

    1. 产品简介


    MKT373 Vishay BCcomponents 是一款径向引线型封装的直流薄膜电容器。该电容器具有多种规格,适用于各种电子应用,如耦合、旁路、储能等。其主要特点是高可靠性、长寿命和广泛的工作温度范围。

    2. 技术参数


    以下是MKt373的主要技术参数:
    - 引脚间距:15mm至27.5mm
    - 容差:±10% 或 ±5%
    - 电容范围:0.047 μF 至 15 μF(E12系列)
    - 额定电压:直流(DC)100V, 250V, 400V, 630V;交流(AC)63V, 160V, 220V, 250V
    - 气候测试等级(符合IEC 60068-1):55/105/56
    - 额定温度:85°C
    - 最大工作温度:105°C
    - 性能等级:一级(长寿命)
    - 引线材料:镀锡铜线
    - 参考标准:IEC 60384-2
    - 电介质:聚酯膜
    - 电极:金属化
    - 构造:单体结构
    - 封装材料:阻燃塑料外壳,环氧树脂(UL-class 94 V-0)

    3. 产品特点和优势


    MKT373的优势在于其广泛的电容范围和额定电压选择,使其适用于多种应用场合。具体如下:
    - 宽泛的工作温度范围:-25°C至+105°C,确保在恶劣环境下仍能正常工作。
    - 优异的耐压能力:支持高达630V的直流电压,确保长期稳定运行。
    - 高可靠性:设计用于承受振动和冲击测试,适合高可靠性的工业应用。
    - 灵活的包装方式:提供散装和带盘两种包装形式,方便不同生产需求。

    4. 应用案例和使用建议


    - 耦合和旁路应用:MKT373可广泛应用于信号耦合和电源旁路中,确保信号传输的稳定性和电源供应的稳定性。
    - 储能应用:适用于需要储能的应用,如电源滤波和平滑。
    使用建议:
    - 在设计电路时,需根据应用需求选择合适的电容值和额定电压。
    - 在安装过程中,需确保引线与印刷电路板接触良好,以增强抗振动和冲击能力。
    - 建议在焊接过程中遵循Vishay提供的焊接指南,以避免损坏电容器。

    5. 兼容性和支持


    - 兼容性:MKT373适用于各种印刷电路板设计,可用于自动插入机装配。
    - 支持:对于具体的技术疑问,可联系技术支持邮箱dc-film@vishay.com。Vishay提供详尽的技术文档和应用指南,以帮助客户更好地使用产品。

    6. 常见问题与解决方案


    - 问题1:如何正确安装电容器?
    解决办法:确保引线与印刷电路板接触良好,避免振动导致的损坏。

    - 问题2:电容器的温度范围是多少?
    解决办法:电容器的工作温度范围为-25°C至+105°C。
    - 问题3:焊接过程中的注意事项?
    解决办法:遵循Vishay提供的焊接指南,确保焊接条件符合要求。

    7. 总结和推荐


    MKT373 Vishay BCcomponents 是一款性能优异、应用广泛的直流薄膜电容器。其卓越的电气特性和广泛的工作温度范围使其成为众多电子应用的理想选择。通过本手册提供的详细参数和应用指导,用户可以轻松上手并获得最佳使用效果。
    综上所述,强烈推荐使用MKT373 Vishay BCcomponents,以满足您的电子元器件需求。

BFC237343225参数

参数
电容值 2.2μF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 160V
额定电压-DC 250V
长*宽*高 26mm*10mm*19.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

BFC237343225厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC237343225数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC237343225 BFC237343225数据手册

BFC237343225封装设计

查看详情并下载
Symbol
Footprint
3D Model
