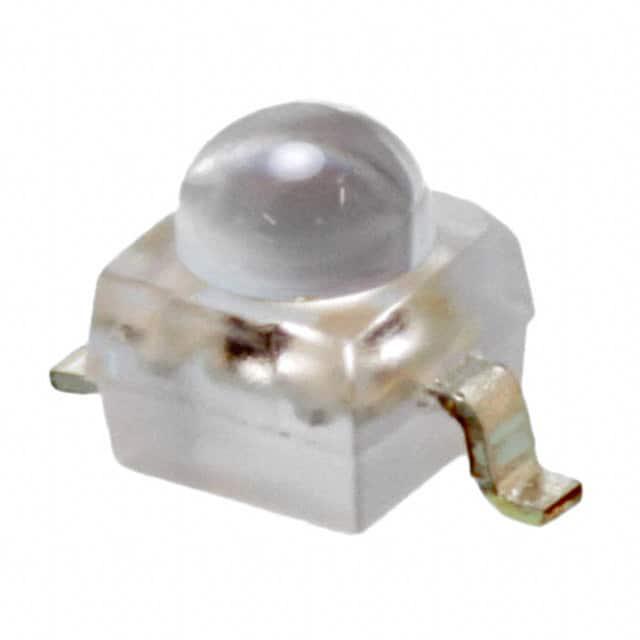

VSMB2943GX01

产品分类: 发光二极管
产品描述: Vishay 红外线发射二极管, 940нм波长, ±25°半强
供应商型号: TU-VSMB2943GX01
供应商: 海外现货
标准整包数: 6000
VISHAY INTERTECHNOLOGY 发光二极管 VSMB2943GX01

VSMB2943GX01概述

    高速红外发光二极管:VSMB2943RGX01 和 VSMB2943GX01

    1. 产品简介


    VSMB2943RGX01 和 VSMB2943GX01 是 Vishay 半导体公司生产的一系列高速红外发光二极管(IR LED)。这些器件采用高辐射功率和高频率的 GaAlAs 多量子阱(MQW)技术制造,适用于表面贴装技术(SMD)。这两种型号主要用于各种应用,如IrDA兼容的数据传输、小型光屏障、红外触摸面板、3D电视、光电断路器、光学开关、控制和驱动电路以及编码器等。

    2. 技术参数


    - 峰值波长(λp): 940 nm
    - 半强度角(ϕ): ± 25°
    - 最大正向电流(IF): 100 mA
    - 最大峰值正向电流(IFM): 200 mA
    - 最大脉冲正向电流(IFS): 1 A
    - 最大反向电压(VR): 5 V
    - 最大功率耗散(PV): 160 mW
    - 工作温度范围(Tamb): -40°C 到 +85°C
    - 存储温度范围(Tstg): -40°C 到 +100°C
    - 焊接温度(Tsd): 260°C

    3. 产品特点和优势


    - 高可靠性: 通过了AEC-Q101认证。
    - 高辐射功率和高辐射强度:确保高效的数据传输和信号接收。
    - 低正向电压:有助于降低功耗。
    - 适合高脉冲电流操作:可以承受瞬间大电流。
    - 终端配置灵活:提供直角引脚或弯脚选择。
    - 易于集成:外形尺寸为2.3 x 2.3 x 2.55 mm,匹配检测器VEMD2xx3X01和VEMT2xx3X01系列。

    4. 应用案例和使用建议


    这些红外发光二极管非常适合用于多种应用。例如,在IrDA兼容的数据传输中,它们能够提供高速且可靠的通信。对于微型光屏障和红外触摸面板,这些器件可以帮助实现精准的感应。在设计相关系统时,需要注意以下几点:
    - 散热管理:由于最高功耗可达160 mW,需确保良好的散热措施以避免过热。
    - 脉冲电流限制:在需要高频操作的应用中,注意不要超过峰值电流限制。
    - 工作温度:确保设备工作在规定的温度范围内,以保证稳定性能。

    5. 兼容性和支持


    - 包装形式:提供反向直角引脚(VSMB2943RGX01)和直角引脚(VSMB2943GX01)两种版本,便于不同封装需求的选择。
    - 供货和支持:每个卷带(reel)包含6000个单元,适合大规模生产。如有技术疑问,可联系emittertechsupport@vishay.com获取支持。

    6. 常见问题与解决方案


    - 问题1: 如何处理湿度敏感的器件?
    - 解决办法: 在拆封前务必检查包装上的湿度指示卡。如果已经暴露于潮湿环境中,需按照J-STD-020标准进行预烘焙处理,烘焙条件见文档。
    - 问题2: 如何确保焊接过程的安全?
    - 解决办法: 确保焊接温度不超过260°C,且焊接时间不超过120秒,以防止器件损坏。

    7. 总结和推荐


    总体而言,VSMB2943RGX01 和 VSMB2943GX01 是非常可靠且高性能的红外发光二极管,尤其适用于要求高精度和高速度的应用场合。考虑到其优异的性能、合理的成本以及广泛的应用范围,强烈推荐在您的项目中使用这两款产品。确保正确处理湿度敏感性,并遵循推荐的焊接参数,以最大化其使用寿命和性能。

VSMB2943GX01参数

参数
波长 940nm
测试电流 -
显示颜色 红色
视角 50°
透镜类型 -
Vf-正向电压 1.35V
透镜形状 圆顶
长*宽*高 2.3mm*2.3mm*2.55mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VSMB2943GX01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMB2943GX01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMB2943GX01 VSMB2943GX01数据手册

VSMB2943GX01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.2055 ¥ 1.7572
库存: 12000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 10543.2
