首页  >  产品百科  >  TSAL7600

TSAL7600

产品分类: 发光二极管
产品描述: 940nm 60° 1.35V 圆形 红色 通孔安装 5.8mm*5.8mm*8.7mm
供应商型号: LDL-TSAL7600
供应商: 海外现货
标准整包数: 1

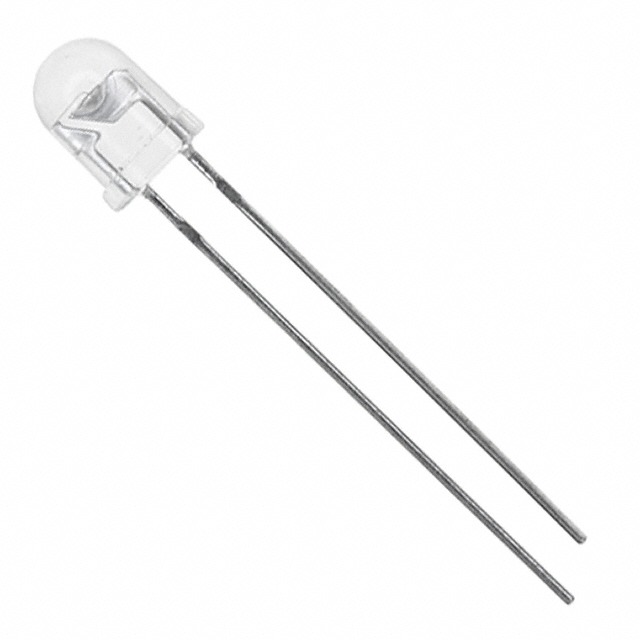

VISHAY INTERTECHNOLOGY 发光二极管 TSAL7600

TSAL7600概述

    TSAL7600 高功率红外发光二极管

    产品简介


    TSAL7600 是 Vishay Semiconductors 生产的一款高功率红外发光二极管(Infrared Emitting Diode),具有940纳米的峰值波长,采用 GaAlAs/GaAs 技术制造。这款二极管设计用于需要高性能和高可靠性的应用领域。主要应用于远程控制单元、自由空间传输系统、光学计数器和卡片读取器等场合。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 峰值波长 | 940 | - | - | nm |
    | 角度半强度 | ±30 | - | - | deg |
    | 反向电压 | - | - | 5 | V |
    | 正向电流 | - | - | 100 | mA |
    | 脉冲正向电流 | - | - | 200 | mA |
    | 瞬态正向电流 | - | - | 1.5 | A |
    | 功耗 | - | - | 160 | mW |
    | 结温 | - | - | 100 | °C |
    | 工作温度范围 | -40 | - | +85 | °C |
    | 存储温度范围 | -40 | - | +100 | °C |

    产品特点和优势


    1. 高辐射功率:TSAL7600 通过高效的光电转换实现高辐射功率,特别适合需要高能量输出的应用。
    2. 高可靠性:该产品经过严格测试,确保在各种环境下的稳定运行。
    3. 低正向电压:低正向电压有助于降低功耗,延长电池寿命。
    4. 良好的光谱匹配性:与硅光电探测器有很好的光谱匹配,适用于多种传感器系统。
    5. 符合环保要求:TSAL7600 符合 RoHS 和 WEEE 指令的要求,无卤素,绿色环保。

    应用案例和使用建议


    - 远程控制单元:该二极管广泛应用于电视、空调等遥控设备中,为远距离操作提供可靠的信号源。
    - 自由空间传输系统:在通信设备中用于数据传输,保证信号的可靠性和准确性。
    - 光学计数器和卡片读取器:在工业自动化和安全门禁系统中提供精确的检测和读取功能。
    使用建议:在应用中需要注意散热设计,特别是在高电流脉冲下工作时,确保良好的热管理以避免过热。

    兼容性和支持


    TSAL7600 的封装形式为 T-1¾,具有标准引脚结构,易于与其他电路板组件集成。Vishay 提供详尽的技术支持文档,并且在必要时可以联系技术支持团队(emittertechsupport@vishay.com)进行咨询。

    常见问题与解决方案


    1. 问:产品能否承受高瞬态电流?
    答:可以,瞬态正向电流可达 1.5 A,但需要确保合适的散热设计。

    2. 问:如何选择合适的驱动电流?
    答:根据具体应用需求,参考技术手册中图表选择适当的驱动电流,以达到最佳的发光效果。

    总结和推荐


    总体来看,TSAL7600 是一款性能优越、可靠性高的高功率红外发光二极管。其在多种应用领域的卓越表现使其成为众多电子产品制造商的首选。无论是用于远程控制、数据传输还是光学计数器,该产品都能提供出色的性能。对于需要高可靠性、高效率和绿色环保的项目,强烈推荐使用 TSAL7600。

TSAL7600参数

参数
波长 940nm
测试电流 -
显示颜色 红色
视角 60°
透镜类型 -
Vf-正向电压 1.35V
透镜形状 圆形
长*宽*高 5.8mm*5.8mm*8.7mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

TSAL7600厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TSAL7600数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY TSAL7600 TSAL7600数据手册

TSAL7600封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.955 ¥ 58.2829
库存: 24016
起订量: 94 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.28
直接购买
加入购物车
