VSMY2853GX01

产品分类: 发光二极管
产品描述: 850nm 56° 1.6V SMD 贴片安装
供应商型号: VSMY2853GX01
供应商: 国内现货
标准整包数: 6000

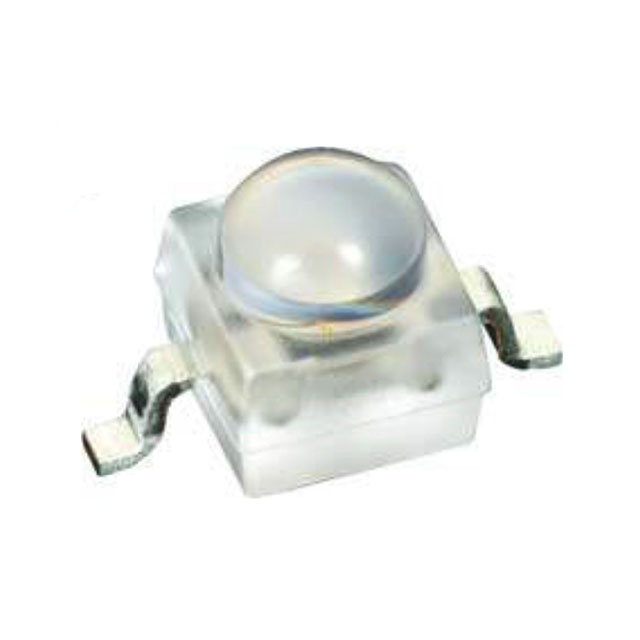

VISHAY INTERTECHNOLOGY 发光二极管 VSMY2853GX01

VSMY2853GX01概述

    高速红外发光二极管VSMY2853系列技术手册

    1. 产品简介


    VSMY2853系列是Vishay半导体公司开发的红外发光二极管(IR LED),其波长为850纳米(nm),采用GaAlAs表面发射芯片技术制造。该系列产品具有极高辐射强度、高光功率和高速响应等特点,适用于多种工业应用。其独特的表面贴装技术(SMD)使其特别适合现代电子产品中的紧凑设计要求。
    主要应用领域:
    - 汽车传感器
    - 微型光屏障
    - 光电断续器
    - 光学开关
    - 接近传感器光源
    - 红外照明

    2. 技术参数


    | 参数 | VSMY2853RGX01 / VSMY2853GX01 |

    | 峰值波长 | λp = 850 nm |
    | 角度半强度 | ϕ = ± 28° |
    | 前向电压(IF=100mA)| VF - 1.6 ~ 1.9 V |
    | 辐射强度(IF=100mA)| Ie - 27 ~ 75 mW/sr |
    | 辐射功率(IF=100mA)| φe - 55 mW |
    | 上升时间(IF=100mA)| tr - 10 ns |
    | 衰减时间(IF=100mA)| tf - 10 ns |
    | 反向电压 | VR = 5 V |
    | 前向电流 | IF = 100 mA (瞬时峰值200 mA) |
    | 功耗 | PV = 190 mW |
    | 工作温度范围 | Tamb -40 ~ +85°C |

    3. 产品特点和优势


    - 高可靠性:AEC-Q101认证确保了产品在汽车环境中的可靠性能。
    - 高光强度:极端高的辐射强度和光学功率使其适用于需要强大红外信号的应用场合。
    - 快速响应:超快的上升和下降时间使得该系列产品适合高速数据传输和通信应用。
    - 封装多样性:提供逆向鸥翼和标准鸥翼两种引脚配置以满足不同设计需求。
    - 与探测器兼容:适用于配套的探测器VEMD2503X01系列,实现完整的光电系统解决方案。

    4. 应用案例和使用建议


    应用案例:
    - 汽车传感器:在自动驾驶和高级驾驶辅助系统中,这些二极管可以用于检测车辆周围的障碍物或用于激光雷达系统。
    - 接近传感器:在智能手机和其他便携式设备中,这些红外LED可以用作距离测量工具。
    - 光屏障:可用于安全系统,如门禁控制和工厂自动化系统。
    使用建议:
    - 在设计包含这些红外LED的产品时,应考虑散热问题,确保在高功耗情况下能够有效散热。
    - 使用时注意保持工作环境温度在-40°C至+85°C之间,以保证最佳性能。
    - 注意反向电压不超过5V,以防损坏。

    5. 兼容性和支持


    - 兼容性:这些产品与探测器VEMD2503X01系列完全兼容,方便构建完整的光电系统。
    - 支持和服务:如果您对产品有任何疑问或需要技术支持,请联系Vishay的技术支持团队emittertechsupport@vishay.com。

    6. 常见问题与解决方案


    - 问题1:LED发光不均匀。
    - 解决方案:检查焊接温度曲线,确保符合J-STD-020标准。

    - 问题2:LED出现高温。
    - 解决方案:增加散热片或风扇以提高散热效率。
    - 问题3:LED亮度不足。
    - 解决方案:检查驱动电流设置,确保达到额定值。

    7. 总结和推荐


    总结:
    VSMY2853系列红外发光二极管是一款高性能的产品,其具备高辐射强度、快速响应能力和高可靠性。在许多应用中表现出色,尤其适合于汽车、光电器件和消费电子产品领域。
    推荐:
    鉴于其优异的性能和广泛的应用范围,我们强烈推荐将VSMY2853系列红外发光二极管应用于各类光电项目中。它不仅能满足大部分高要求的应用需求,而且提供了良好的性价比。

VSMY2853GX01参数

参数
测试电流 -
显示颜色 -
视角 56°
透镜类型 -
Vf-正向电压 1.6V
透镜形状 -
波长 850nm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMY2853GX01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMY2853GX01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMY2853GX01 VSMY2853GX01数据手册

VSMY2853GX01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 2.142
18000+ ¥ 2.088
24000+ ¥ 2.052
48000+ ¥ 2.034
库存: 64000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 12852
