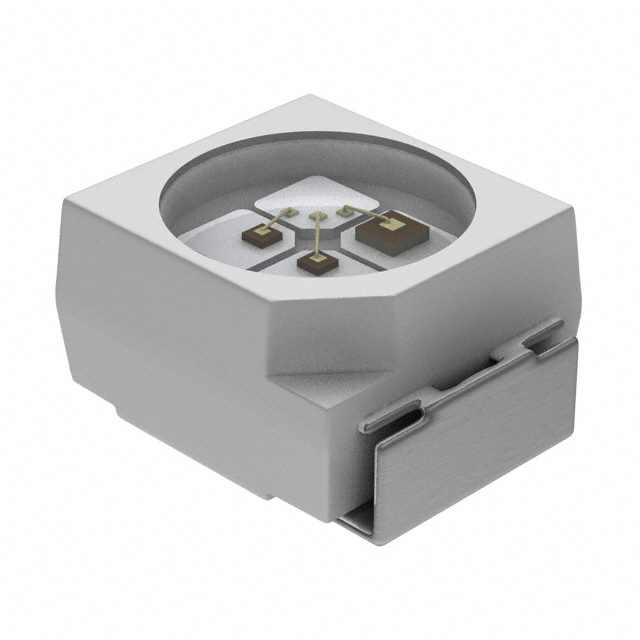

VLMW41S1T1-5K8L-08

产品分类: 发光二极管
产品描述: Vishay 白光LED, PLCC 2封装
供应商型号: AV-E-VLMW41S1T1-5K8L-08
供应商: Avnet
标准整包数: 1500
VISHAY INTERTECHNOLOGY 发光二极管 VLMW41S1T1-5K8L-08

VLMW41S1T1-5K8L-08概述


    产品简介


    VLMW41系列是 Vishay 半导体公司生产的标准表面贴装(SMD)LED,封装为PLCC-2。这种LED旨在满足市场对白光SMD LED的需求。VLMW41系列通过InGaN技术实现高效发光,同时利用TAG磷光体将部分蓝光转换为黄光,混合后产生白色光线。这些LED适用于多种应用,包括相机闪光灯、指示灯、汽车内外照明等。

    技术参数


    - 产品组和封装数据
    - 产品组:LED
    - 封装:SMD PLCC-2
    - 产品系列:标准
    - 半值强度角:± 60°
    - 光学和电学特性
    - 典型色温:5500 K
    - 相对光强:180-450 mcd(不同型号)
    - 正向电压:3.3-4.2 V
    - 角度半强度:± 60°
    - 色度坐标(x, y):根据CIE 1931标准
    - 热阻(junction-to-ambient):360 K/W
    - 绝对最大额定值
    - 连续正向电流:20 mA
    - 短时脉冲正向电流:0.1 A
    - 功率耗散:84 mW
    - 工作温度范围:-40到+100°C
    - 储存温度范围:-40到+100°C
    - ESD抗压:高达2 kV(根据JESD22-A114-B)

    产品特点和优势


    - 高效率:采用InGaN技术,能够提供高效率发光。
    - 色彩一致性:颜色坐标根据CIE 1931标准分类,确保每个包装单位的色彩一致性。
    - 焊接兼容性:符合EIA和ICE标准,适合回流焊、蒸汽相焊和波峰焊工艺。
    - 认证:通过AEC-Q101认证,适合汽车应用。
    - 预处理:符合JEDEC®级别2a,确保在存储和运输过程中不会吸收过多湿气。

    应用案例和使用建议


    - 相机闪光灯:这类LED适用于相机闪光灯,由于其高亮度和稳定的颜色输出,能够在拍照时提供更好的照明效果。
    - 汽车照明:在汽车内外部照明系统中,如刹车灯、转向灯、背光和侧面标记灯等,VLMW41系列提供了可靠且高效的光源。
    - 室内和室外标识灯:适用于各类标识灯和信号灯,因其高可靠性,可以在各种环境中稳定工作。

    兼容性和支持


    VLMW41系列LED与其他电子元器件具有良好的兼容性,可以方便地集成到现有系统中。供应商提供了详细的技术支持和维护服务,包括产品规格书、设计指南以及焊接工艺指导等,以确保客户在应用过程中获得最佳体验。

    常见问题与解决方案


    - Q:如何正确储存这些LED?
    - A: 应该在干燥箱内储存,避免吸收湿气。如果无法提供干燥箱,则应在10°C到30°C的环境下储存,并保持湿度不超过60%RH。

    - Q:在潮湿环境中如何恢复这些LED的功能?
    - A: 可以在40°C + 5°C / - 0°C下干燥192小时,湿度小于5%RH(干空气/氮气),或者在60°C + 5°C下干燥96小时,湿度小于5%RH。

    总结和推荐


    VLMW41系列LED凭借其高效率、稳定的色彩输出和广泛的应用范围,在多个行业中展现出强大的竞争力。特别是在汽车和消费电子产品领域,其优越的性能使其成为理想的选择。因此,我强烈推荐这一系列的LED产品用于相关应用场景。

VLMW41S1T1-5K8L-08参数

参数
测试电流 10mA
显示颜色 冷色
视角 120°
透镜类型 -
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 5.5μm(K)
长*宽*高 3mm*2.8mm*1.85mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLMW41S1T1-5K8L-08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMW41S1T1-5K8L-08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMW41S1T1-5K8L-08 VLMW41S1T1-5K8L-08数据手册

VLMW41S1T1-5K8L-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.2801 ¥ 2.4371
9000+ $ 0.1643 ¥ 1.4294
16500+ $ 0.1613 ¥ 1.4029
27000+ $ 0.1594 ¥ 1.3869
库存: 9000
起订量: 3000 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 3655.65
