TLHF4900

产品分类: 发光二极管
产品描述: 610nm 32° 1.9V 10mA 圆形,带圆顶 透明 橙色 标准安装,通孔安装 3.2mm*3.2mm*6.4mm
供应商型号: 78-TLHF4900
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 发光二极管 TLHF4900

TLHF4900概述


    产品简介

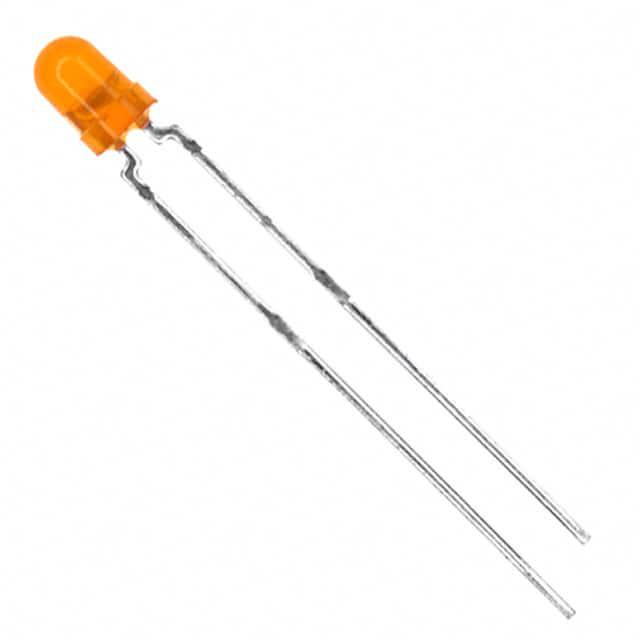

    TLHF4900 高亮度软橙色LED
    Vishay Semiconductors生产的TLHF4900是一款高亮度软橙色LED,采用标准的3mm封装(T-1)。这款LED基于AlInGaP技术,特别适用于需要高亮度和小视角的应用场景。它具有非常高的光强度,并且通过将所有包装单元分类到亮度和颜色组,确保了统一的外观表现。这种LED适用于各种应用场景,如状态指示灯、开关指示、背景照明、读数照明、维护照明及标志照明等。

    技术参数


    - 包装规格:
    - 直径:3mm
    - 封装:透明塑料
    - 角度参数:
    - 半强度角度:± 16°
    - 电流和电压参数:
    - 最大正向电流:30 mA
    - 反向电压:5 V
    - 正向电压:1.9V~2.6V
    - 温度参数:
    - 工作温度范围:-40°C至+100°C
    - 存储温度范围:-55°C至+100°C
    - 热阻参数:
    - 结到环境的热阻:400K/W

    产品特点和优势


    - AlInGaP技术: 这种材料组合提供了出色的光强度和稳定性。
    - 标准化封装: 标准化的3mm封装使其易于集成到现有系统中。
    - 小视角: 小的机械公差和小视角保证了高亮度和均匀的光照。
    - 高光强度: 在典型的工作条件下,可以达到高达300mcd的光强度。
    - 多组分类: 根据亮度和颜色分类,确保了视觉一致性。

    应用案例和使用建议


    - 应用案例:
    - 状态指示灯: 可以清晰显示设备的状态,例如电源状态。
    - 背景照明: 用于指示板的背光,提高夜间可见性。
    - 使用建议:
    - 确保电路设计中提供足够的散热措施,避免超过最大正向电流和反向电压限制。
    - 使用合适的电源和限流电阻以确保稳定的工作条件。
    - 考虑在低温环境下工作时可能需要降低驱动电流,以避免过热。

    兼容性和支持


    - 兼容性:
    - TLHF4900与大多数标准3mm LED插座兼容。
    - 技术支持:
    - 用户可以通过电子邮件LED@vishay.com联系技术团队获取支持和帮助。


    常见问题与解决方案


    1. 问题: 设备启动时LED不亮。
    - 解决方法: 检查电路连接,确认是否有足够的正向电流。
    2. 问题: 发光强度不足。
    - 解决方法: 调整驱动电流,如果必要,使用散热器来提高工作温度范围内的性能。
    3. 问题: LED光谱偏离目标波长。
    - 解决方法: 确认是否选择了正确的颜色组,若有必要,重新校准测试条件。

    总结和推荐


    总结: TLHF4900是一款性能卓越的高亮度软橙色LED,具备高光强度、良好的视角控制和出色的色彩一致性。通过其高稳定性、易于集成的设计和广泛的应用场景,使其成为市场上极具竞争力的产品。
    推荐: 综合考虑产品的性能、适用范围以及提供的技术支持,我们强烈推荐TLHF4900应用于需要高亮度和小视角控制的各种应用场景中。

TLHF4900参数

参数
透镜类型 透明
Vf-正向电压 1.9V
透镜形状 圆形,带圆顶
波长 610nm
测试电流 10mA
显示颜色 橙色
视角 32°
长*宽*高 3.2mm*3.2mm*6.4mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

TLHF4900厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TLHF4900数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY TLHF4900 TLHF4900数据手册

TLHF4900封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.575 ¥ 4.8588
10+ $ 0.3393 ¥ 2.8667
100+ $ 0.1852 ¥ 1.5645
1000+ $ 0.1598 ¥ 1.3506
5000+ $ 0.1404 ¥ 1.1864
10000+ $ 0.1292 ¥ 1.0913
25000+ $ 0.1208 ¥ 1.0203
库存: 2207
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.85
