VLDS1235G

产品分类: 发光二极管
产品描述: 639nm 11° 2.2V 50mA 圆形,带圆顶 透明 无色 SMD 贴片安装 2.3mm*2.3mm*2.97mm
供应商型号: VLDS1235G
供应商: 国内现货
标准整包数: 6000

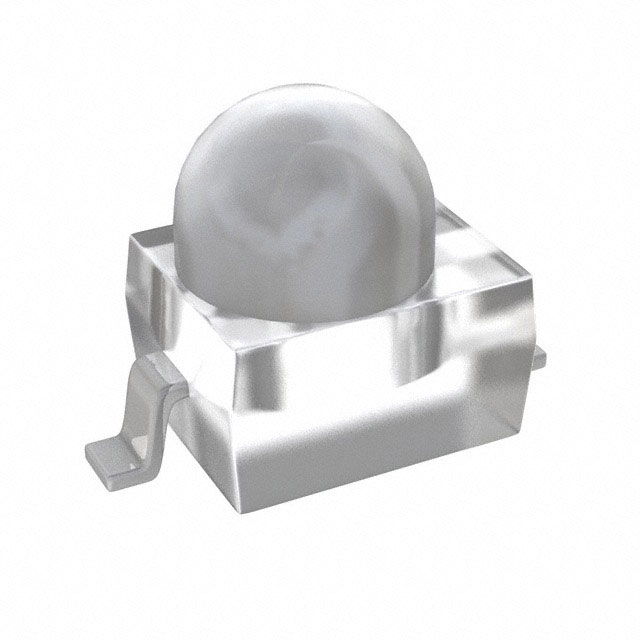

VISHAY INTERTECHNOLOGY 发光二极管 VLDS1235G

VLDS1235G概述

    Dome Lens SMD LED: 高亮度表面贴装LED

    产品简介


    Vishay Semiconductors的Dome Lens SMD LED系列采用了先进的AlInGaP技术,为表面安装提供了小型透明模具封装和透镜。这些LED采用鸥翼式或反向鸥翼式设计,非常适合需要高光强度和高直流正向电流(最高可达70mA)的应用。产品广泛应用于交通信号灯、标志、室内和室外照明、音频和视频指示器等领域。

    技术参数


    - 工作温度范围:-40°C到+100°C
    - 储存温度范围:-40°C到+100°C
    - 最大正向电流:70mA
    - 最大功率耗散:200mW
    - 最大结温:125°C
    - 热阻(结至环境):325 K/W
    - 半强度角:±11°
    以下是部分具体型号的技术参数:
    | 型号 | 色彩 | 最小光强 (mcd) | 典型光强 (mcd) | 最大光强 (mcd) | 波长范围 (nm) | 正向电压范围 (V) |

    | VLDS1235G | 超红 | 5600 | 11000 | 22400 | 626 - 637 | 1.9 - 2.7 |
    | VLDR1235G | 红色 | 9000 | 14500 | 35500 | 619 - 631 | 1.9 - 2.7 |
    | VLDK1235G | 橙色 | 9000 | 18000 | 35500 | 611 - 621 | 1.9 - 2.75 |
    | VLDY1235G | 黄色 | 9000 | 18000 | 35500 | 583 - 595 | 1.9 - 2.7 |

    产品特点和优势


    - 高光强度:最新的AlInGaP技术确保了高光强度输出,适合各种应用。
    - 可靠的结构设计:提供鸥翼式和反向鸥翼式两种安装方式,方便安装和维修。
    - 高可靠性:具有良好的静电防护能力,ESD耐压高达2kV。
    - 适用于多种环境:宽泛的工作温度范围使得它们能在极端环境下稳定运行。

    应用案例和使用建议


    该系列LED广泛应用于交通信号灯、室内外照明及音频视频设备。例如,在交通信号灯中,这些LED能够提供高亮度且颜色稳定的显示效果。使用建议:
    - 环境适应性:考虑到LED在不同环境下的光强变化,可以根据实际需求调整驱动电流。
    - 热管理:为了保证长期稳定运行,需注意良好的热管理和散热设计。

    兼容性和支持


    这些LED支持再流焊工艺(根据J-STD-020),便于大批量生产。Vishay公司还提供详细的安装指南和技术支持,确保用户能够正确使用产品。

    常见问题与解决方案


    - 问题1:LED亮度不均匀
    - 解决方案:检查LED光强分类,确保同一批次的LED用于同一应用。

    - 问题2:无法达到指定工作电流
    - 解决方案:检查电路设计,确保供电系统符合LED的工作要求。

    总结和推荐


    综上所述,Vishay Semiconductors的Dome Lens SMD LED系列是一款高亮度、可靠且多功能的LED产品。适用于多种工业和消费级应用。鉴于其优异的光强度、多样化的色彩选择和宽广的工作温度范围,我们强烈推荐使用这些LED产品。通过遵循推荐的使用方法和注意事项,可以确保最佳性能和使用寿命。

VLDS1235G参数

参数
测试电流 50mA
显示颜色 无色
视角 11°
透镜类型 透明
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
波长 639nm
长*宽*高 2.3mm*2.3mm*2.97mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VLDS1235G厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLDS1235G数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLDS1235G VLDS1235G数据手册

VLDS1235G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 1.2068
12000+ ¥ 1.1968
18000+ ¥ 1.1767
30000+ ¥ 1.1566
42000+ ¥ 1.1465
库存: 18000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 7240.8
