VSMB3940X01-GS08

产品分类: 发光二极管
产品描述: Vishay 红外发光二极管, 940nm波长
供应商型号: REB-IR5233
供应商: 海外现货
标准整包数: 1500
VISHAY INTERTECHNOLOGY 发光二极管 VSMB3940X01-GS08

VSMB3940X01-GS08概述

    高速红外发光二极管 VSMB3940X01 技术手册解析

    1. 产品简介

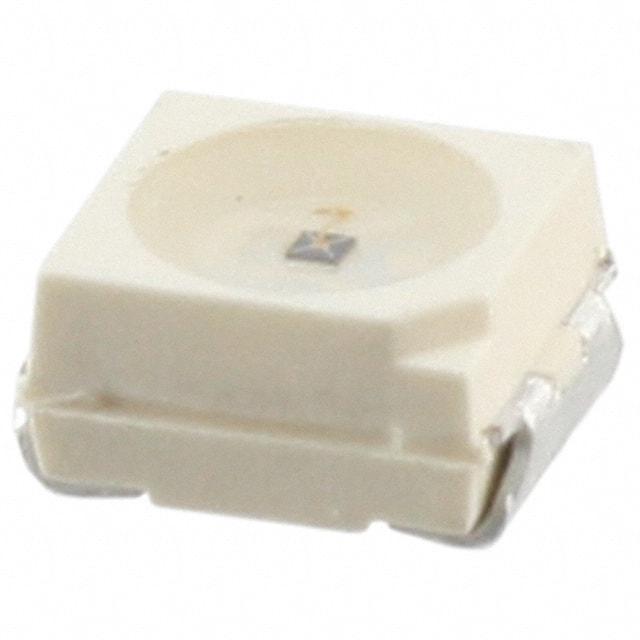

    VSMB3940X01 是 Vishay Semiconductors 推出的一款高功率高速红外发光二极管,采用 GaAlAs 双异质结构技术制造,波长为 940 nm。该产品专为表面贴装设计,适用于 PLCC-2 封装形式,广泛应用于数据传输、微型光屏障、光电开关、编码器等领域。其高辐射强度和宽视角使其成为多种光电应用的理想选择。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 工作波长(峰值) | 940 | nm |
    | 辐射强度(典型值) | 13 | mW/sr |
    | 视角(半强度角度) | ±60 | 度 |
    | 最大反向电压 | 5 | V |
    | 最大正向电流 | 100 | mA |
    | 脉冲正向电流(100 μs)| 200 | mA |
    | 最大功率耗散 | 160 | mW |
    | 最高工作温度 | 85 | °C |
    此外,VSMB3940X01 的高调制带宽可达 24 MHz,满足高速数据传输需求。同时,它具备良好的与硅光电探测器的光谱匹配性能。

    3. 产品特点和优势


    - 高性能: 高辐射功率和高调制带宽,适用于高速数据传输和精密控制。
    - 可靠性: 符合 AEC-Q101 标准,适合车载及工业级应用。
    - 易用性: 表面贴装设计,方便自动化生产。
    - 环境适应性强: -40°C 至 +85°C 的工作温度范围确保其在恶劣环境下稳定运行。

    4. 应用案例和使用建议


    应用案例:
    - IrDA 数据传输: 作为红外发射器,实现设备间的无线通信。
    - 光电开关: 配合光电接收器,用于检测物体存在或位置变化。
    - 编码器: 用于测量旋转角度或速度,广泛应用于机器人和电机控制。
    使用建议:
    - 确保电路设计中正向电流不超过最大额定值以避免过热。
    - 在高频应用时,需注意信号完整性问题,适当增加滤波电容。
    - 存储时需遵循 168 小时的地板寿命限制,避免湿气吸收导致性能下降。

    5. 兼容性和支持


    VSMB3940X01 与标准 PLCC-2 封装兼容,可直接替换同类产品。Vishay 提供全面的技术支持和售后服务,包括在线文档和技术咨询邮箱 emittersupport@vishay.com。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 功率耗散过高 | 检查散热设计,增加散热片或优化布局。 |
    | 发射效率下降 | 确认供电电压和电流是否符合规格。 |
    | 波长偏移 | 校准焊接温度曲线,确保符合 J-STD-020 标准。|

    7. 总结和推荐


    VSMB3940X01 是一款集高性能、高可靠性和易用性于一体的红外发光二极管,特别适合对速度和精度要求较高的应用场合。凭借其优越的技术指标和广泛应用的支持,我们强烈推荐此产品给需要高可靠性红外发射器的客户。如果您正在寻找能够应对严苛环境的红外元件,VSMB3940X01 将是一个明智的选择。

VSMB3940X01-GS08参数

参数
显示颜色 红色
视角 120°
透镜类型 -
Vf-正向电压 1.35V
透镜形状 圆形
波长 940nm
测试电流 100mA
长*宽*高 3mm*2.8mm*1.75mm
通用封装 PLCC-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMB3940X01-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMB3940X01-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMB3940X01-GS08 VSMB3940X01-GS08数据手册

VSMB3940X01-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.2061 ¥ 1.8073
3000+ $ 0.2007 ¥ 1.7602
4500+ $ 0.1971 ¥ 1.7287
6000+ $ 0.1891 ¥ 1.6583
7500+ $ 0.1794 ¥ 1.5732
库存: 3000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 2710.95
