首页  >  产品百科  >  VLMTG1400-GS08

VLMTG1400-GS08

产品分类: 发光二极管
产品描述: Vishay 绿光LED, 0603封装, 波长535 nm, 1.6 x 0.8 x 0.55mm
供应商型号: 31M-VLMTG1400-GS08
供应商: 云汉优选
标准整包数: 1

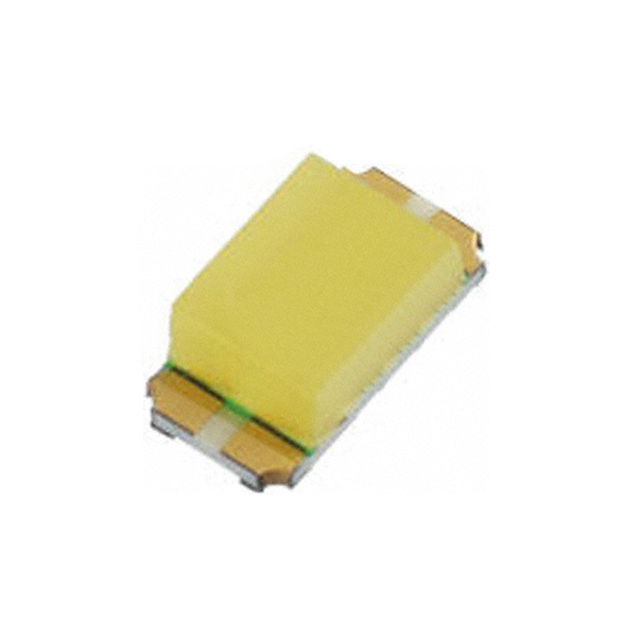

VISHAY INTERTECHNOLOGY 发光二极管 VLMTG1400-GS08

VLMTG1400-GS08概述

    Highbright 0603 ChipLED:高效绿色SMD LED技术手册

    产品简介


    VLMTG1400, VLMTG1401 和 VLMTG1402 是 Vishay 半导体推出的新款高亮度 0603 贴片 LED。这些产品采用 SMD 0603 封装形式,具备出色的亮度和可靠性,适用于小型化、高亮度的产品设计,能够在恶劣环境中可靠运行。

    技术参数


    这些产品的关键技术和电气特性如下:
    - 产品系列: 0603 ChipLED
    - 封装尺寸: 1.6 mm x 0.8 mm x 0.55 mm (L x W x H)
    - 波长: 515 nm 至 535 nm(真绿色)
    - 亮度范围: 1200 mcd 至 2800 mcd
    - 正向电压: 2.45 V 至 3.05 V
    - 视角: 146°
    - 最高直流正向电流: 20 mA
    - 最高浪涌正向电流: 100 mA
    - 最大功耗: 64 mW (Tamb ≤ 25 °C)
    - 操作温度范围: -40 °C 至 +80 °C
    - 存储温度范围: -40 °C 至 +100 °C
    - 热阻: 550 K/W(安装在PCB上)

    产品特点和优势


    这些 LED 产品的独特之处在于:
    - 极薄设计:仅 0.55 mm 高度,适用于空间受限的设计。
    - 超亮:真绿色,高达 2800 mcd 的亮度。
    - 高可靠性:基于 PCB,适用于严苛的应用环境。
    - 宽泛的视角:146°,确保从多个角度都能获得良好的视觉效果。
    - 广泛的电流范围:适合多种电路需求。
    - 兼容性好:可以与红外回流焊接工艺兼容,方便集成到生产流程中。

    应用案例和使用建议


    这些 LED 产品广泛应用于以下领域:
    - 可穿戴设备:小巧而明亮,适合各种穿戴设备的指示灯。
    - 键盘背光:提高夜间可视性。
    - 导航系统:提供高亮度指示和信号。
    - 手机显示屏:增强显示亮度。
    - 工业控制面板:显示状态和报警。
    - 交通信号灯:提供可见性。
    使用建议:
    - 在设计时应考虑整体布局和电流分布,以确保 LED 充分发挥其亮度优势。
    - 建议采用低热阻 PCB 设计,以提高 LED 寿命和性能。
    - 考虑到湿度敏感性,储存时需注意防潮处理。

    兼容性和支持


    这些 LED 产品与标准的 SMD 工艺完全兼容,可以与多数红外回流焊机配合使用。Vishay 提供了全面的技术支持,包括详细的安装指南、预处理指南(符合 JEDEC® 等级 2a),以及售后支持服务。

    常见问题与解决方案


    问题 1:如何避免静电损坏?
    - 解决方案:遵循正确的存储和处理程序,确保产品不暴露于静电环境中。
    问题 2:长时间存储后发现湿度过高,怎么办?
    - 解决方案:按照说明书推荐的干燥条件进行干燥处理,如在 40°C + 5°C / - 0°C 下干燥 192 小时。

    总结和推荐


    总体来说,VLMTG1400, VLMTG1401 和 VLMTG1402 代表了当今市场上高性能、高可靠性的绿色 LED 解决方案。它们非常适合需要紧凑、高亮度应用的设计,如可穿戴设备、工业控制和交通显示等领域。强烈推荐在需要高性能 LED 的应用中使用这些产品。
    通过上述分析,我们可以看到 VLMTG1400, VLMTG1401 和 VLMTG1402 不仅提供了优异的技术性能,还具备了广泛的应用潜力和高度的灵活性。无论是对产品尺寸有严格要求的应用,还是需要在严苛环境下保持高亮度和可靠性的场合,这些 LED 都是理想的选择。

VLMTG1400-GS08参数

参数
波长 525nm
测试电流 20mA
显示颜色 绿色
视角 146°
透镜类型 透明
Vf-正向电压 2.85V
透镜形状 带平顶,矩形
长*宽*高 1.6mm*800μm*650μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLMTG1400-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMTG1400-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMTG1400-GS08 VLMTG1400-GS08数据手册

VLMTG1400-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.2005
10+ ¥ 1.0174
30+ ¥ 0.9421
100+ ¥ 0.9309
500+ ¥ 0.8974
1000+ ¥ 0.875
库存: 18
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.2
