MKP1839427634HQR

产品分类: 薄膜电容
产品描述: 270nF ±5% 聚丙烯 630V 300V 插件 通孔安装 26.5mm(长度)
供应商型号: Q-MKP1839427634HQR
供应商: 期货订购
标准整包数: 600

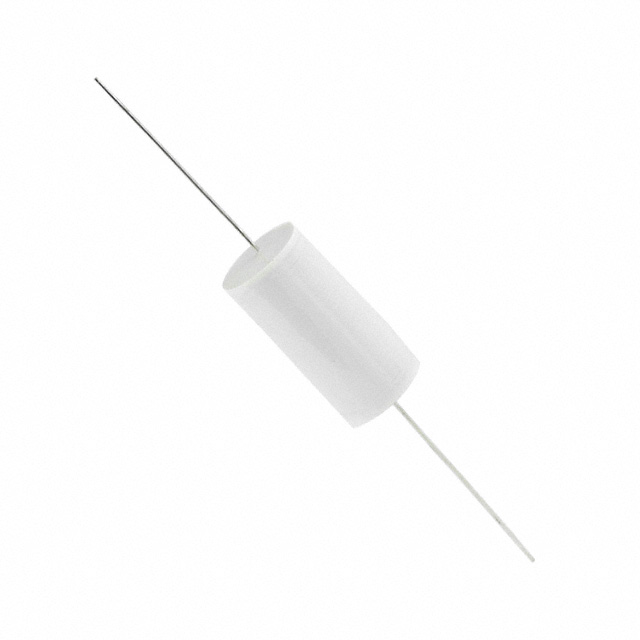

VISHAY INTERTECHNOLOGY 薄膜电容 MKP1839427634HQR

MKP1839427634HQR概述

    MKP1839 HQ Metallized Polypropylene Film Capacitor



    1. 产品简介



    MKP1839 HQ是由Vishay Roederstein公司生产的交流和脉冲用聚丙烯薄膜电容器。这类电容器主要应用于高电流和高脉冲操作。它们采用轴向结构,通过松散包装在盒子中提供,也可以根据要求装入弹药包或卷带中。这些电容器广泛用于需要稳定电气特性的高压应用场合。


    2. 技术参数



    - 容值范围:0.1μF至3.3μF(E12系列)
    - 容值公差:±5%
    - 额定直流电压:630 VDC、850 VDC、1250 VDC、1600 VDC
    - 额定交流电压:300 VAC、400 VAC、425 VAC、450 VAC
    - 气候测试类别:符合IEC 60068-1 55/110/56标准
    - 额定温度:85°C
    - 最大应用温度:在85°C时为1.0倍额定电压;在110°C时为0.7倍额定电压
    - 参考标准:IEC 60384-17
    - 绝缘电阻:在额定电压下的持续时间和测试条件
    - 耐压能力:DC切断电流为10mA,上升时间为100V/s
    - 最大使用温度:110°C


    3. 产品特点和优势



    - 高可靠性:操作寿命超过300,000小时
    - 低失效率:在40°C和0.5倍额定电压下失效率小于5 FIT
    - 机械强度:可承受拉力和弯曲测试,确保在振动和冲击环境中可靠运行
    - 封装:塑料包裹,环氧树脂密封,具有阻燃性
    - 热导性:具备良好的热传导性能,适用于高温环境


    4. 应用案例和使用建议



    MKP1839 HQ电容器适用于高电流和高脉冲操作的应用场合,如开关电源、电机驱动器、滤波电路等。对于高电流负载,建议在设计电路时考虑散热措施,以避免电容器过热。此外,在脉冲负载条件下,需要注意电容器的峰值电压和脉冲斜率,确保不超过其额定值。


    5. 兼容性和支持



    MKP1839 HQ电容器与大多数标准电路板组装设备兼容。制造商提供了详细的技术文档和支持,包括安装指南、焊接条件等。用户可通过邮件联系技术支持获取更详细的数据和测试要求。


    6. 常见问题与解决方案



    - 问题1:电容器表面温度过高
    - 解决方案:增加散热措施,如加装散热片或降低电流负载
    - 问题2:电容器失效
    - 解决方案:检查连接是否正确,确保符合额定电压和温度限制


    7. 总结和推荐



    MKP1839 HQ电容器具有高可靠性、高耐温性和优异的电气性能,特别适合于高电流和高脉冲操作的应用场合。鉴于其出色的性能和广泛的适用性,强烈推荐在相关应用中使用。在使用过程中,用户需注意遵循制造商提供的使用建议,以确保电容器长期稳定运行。

MKP1839427634HQR参数

参数
电容值 270nF
容差 ±5%
介电材料 聚丙烯
引线间距 -
ESR-等效串联电阻 -
额定电压-AC 300V
额定电压-DC 630V
长*宽*高 26.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MKP1839427634HQR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MKP1839427634HQR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY MKP1839427634HQR MKP1839427634HQR数据手册

MKP1839427634HQR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.8304 ¥ 7.3073
库存: 20000
起订量: 3000 增量: 600
交货地:
最小起订量为:3000
合计: ¥ 21921.9
