首页  >  产品百科  >  W 100 S - 4 OHM

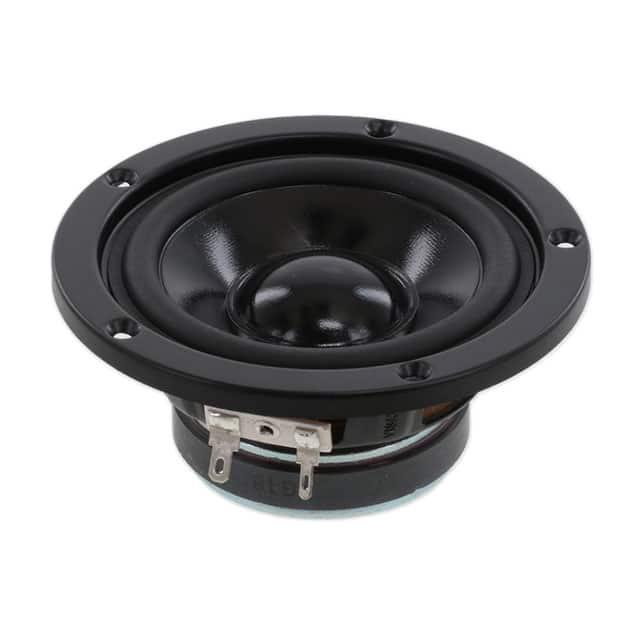

W 100 S - 4 OHM

产品分类: 喇叭/扬声器
厂牌: VISATON
产品描述: 86 dBA 快速连接 Top 30W 65Hz~15kHz 4Ω 面板安装 54mm(高度)
供应商型号: 2056-W100S-4OHM-ND
供应商: Digi-Key
标准整包数: 1
VISATON 喇叭/扬声器 W 100 S - 4 OHM

W 100 S - 4 OHM概述

    # VISATON W 100 S 技术手册解析

    产品简介


    VISATON W 100 S 是一款适用于Hi-Fi音响系统的低中频驱动单元,采用10cm(4英寸)的设计尺寸。其核心组件包括涂层纸膜片、弹性橡胶折环以及20mm直径音圈,确保了高保真声音的呈现。该产品适用于多种音频系统配置,包括迷你扬声器、三分频音箱以及卫星子系统中的低中频单元,尤其适合构建高效的超重低音(Subwoofer)组合。

    技术参数


    以下是该产品的关键技术参数:
    | 参数 | 值 |

    | 额定功率 | 30 W |
    | 阻抗 | 4Ω / 8Ω |
    | 频率响应(-10 dB) | 65 Hz 至 15 kHz |
    | 平均声压级 | 86 dB(1 W/1 m) |
    | 振动幅度限制 | ±4 mm |
    | 共振频率 | 65 Hz / 63 Hz |
    | 音圈高度 | 8 mm |
    | 切割孔径 | 94 mm |
    | 接线端 | 4.8 x 0.8 mm(+)/ 2.8 x 0.8 mm(-)|
    | 净重量 | 0.49 kg |

    产品特点和优势


    VISATON W 100 S 的独特之处在于其平衡的频率响应,尤其是对低频至中频范围的精确控制。其涂层纸膜片确保了声音的清晰度和耐用性,而弹性橡胶折环则提供了出色的机械寿命。此外,其设计紧凑,适用于多种小型化音箱系统,同时保持了高保真音质。

    应用案例和使用建议


    应用案例
    1. 迷你扬声器系统:W 100 S 能够在有限空间内提供卓越的低中频表现,是构建紧凑型扬声器的理想选择。
    2. 三分频音箱:其平衡的频率响应使其成为理想的选择,用于搭配高音和中音单元,形成完整的音质体验。
    3. 卫星子系统:在超重低音系统中,它可以作为补充单元,提供丰富的低频层次感。
    使用建议
    为了最大化其性能,建议根据所用音箱的容积调整低通滤波器设置。对于封闭式音箱,推荐使用4升的容积;而对于带导管的低频反射音箱,则建议5升或10升的容积。

    兼容性和支持


    VISATON W 100 S 可以无缝集成到多个音箱系统中,包括Alto III C、Alto Genesis Sat、Aria Light、Aria 2 Light、Starlet 和 Vox 200 Lig 等型号。厂商提供了详尽的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:声音失真
    - 解决方案:检查连接端是否正确无误,并确认音箱系统内的功放功率匹配。
    2. 问题:音量偏低
    - 解决方案:调整功放的输出增益或增加输入信号强度。
    3. 问题:高频缺失
    - 解决方案:检查是否正确配置了分频网络,并确保低通滤波器设置合适。

    总结和推荐


    综合来看,VISATON W 100 S 在低中频段的表现极为出色,其设计和制造质量保证了长期稳定运行。无论是构建家用Hi-Fi系统还是专业音频设备,这款驱动单元都表现出色。因此,我们强烈推荐此产品给寻求高质量低中频解决方案的用户。
    最终评价:推荐使用!

W 100 S - 4 OHM参数

参数
阻抗
额定功率 30W
端口位置 Top
端接类型 快速连接
工作电压 -
声压级 86 dBA
频率 65Hz~15kHz
长*宽*高 54mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

W 100 S - 4 OHM厂商介绍

VISATON是一家德国公司,专注于扬声器和音响系统的研发与生产。其主营产品包括:

1. 扬声器单元:包括低音单元、中音单元和高音单元,广泛应用于家庭影院、专业音响、汽车音响等领域。

2. 音响系统:包括家庭影院系统、专业音响系统和汽车音响系统,提供高质量的音频解决方案。

3. 配件:包括扬声器框架、网罩等,满足不同客户的定制需求。

VISATON的优势在于:

1. 德国制造:秉承德国制造的严谨和精细,产品质量可靠。

2. 技术创新:拥有多项专利技术,不断推动行业技术进步。

3. 定制服务:可根据客户需求提供定制化产品和解决方案。

4. 应用广泛:产品广泛应用于家庭、专业和汽车音响领域,满足不同市场需求。

W 100 S - 4 OHM数据手册

厂牌 PDF简要描述 下载
VISATON 喇叭/扬声器 VISATON W 100 S - 4 OHM W 100 S - 4 OHM数据手册

W 100 S - 4 OHM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.568 ¥ 294.7698
10+ $ 28.9994 ¥ 240.3322
30+ $ 26.3283 ¥ 218.1958
60+ $ 24.973 ¥ 206.9637
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 294.76
直接购买
加入购物车
