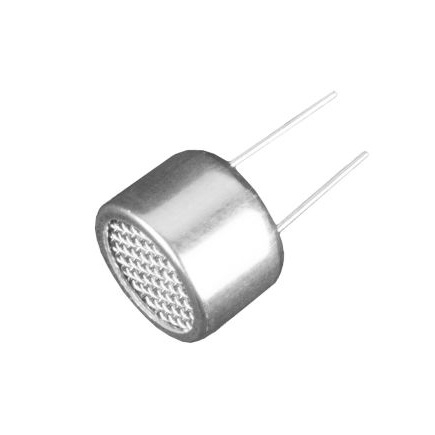

400SR100

产品分类: 喇叭/扬声器
厂牌: PRO-WAVE ELECTRONICS/台湾普崴电子
产品描述:
供应商型号: 1007342
供应商: 海外现货
标准整包数: 1
PRO-WAVE ELECTRONICS/台湾普崴电子 喇叭/扬声器 400SR100

400SR100概述

    # Air Ultrasonic Ceramic Transducers 技术手册

    1. 产品简介


    产品类型
    Air Ultrasonic Ceramic Transducers(空气超声波陶瓷换能器)是一种专门用于高频声波传输和接收的电子元件。它由两个主要部件组成:发射器(Transmitter)和接收器(Receiver),广泛应用于声学测量、工业检测和医疗设备等领域。
    主要功能
    - 发射器(400ST100):将电信号转换为高频声波信号。
    - 接收器(400SR100):将接收到的声波信号转换回电信号。
    应用领域
    这些元件常用于非接触式传感器、液位测量、材料检测、超声波清洗设备及医学成像系统等。

    2. 技术参数


    | 参数名称 | 值 |

    | 中心频率 | 40.0±1.0kHz |
    | 带宽(-6dB) | 400ST10P:2.5kHz;400SR10P:3.0kHz |
    | 发射声压级(SPL) | ≥112dB |
    | 接收灵敏度 | ≥-67dB |
    | 容量(1kHz) | 1900pF ±20% |
    | 最大驱动电压(连续) | 10Vrms |
    | 总声束角度(-6dB) | 72°典型值 |
    | 工作温度范围 | -30°C 至 70°C |
    | 存储温度范围 | -40°C 至 80°C |

    3. 产品特点和优势


    独特功能
    - 高精度的中心频率控制,保证了在各种复杂环境中稳定的性能表现。
    - 宽带设计适应多种频率范围的应用需求。
    - 超低功耗设计,适合便携式和电池供电设备。
    市场竞争力
    - 出色的灵敏度和信噪比,使其成为高性能传感器的理想选择。
    - 可定制化频率容差(如更窄的频带宽度),满足特定应用场景需求。

    4. 应用案例和使用建议


    应用案例
    - 液位测量:通过测量液面反射的超声波信号来确定液体的高度。
    - 物体检测:利用超声波对障碍物进行探测,适用于机器人导航或自动化生产线监控。
    使用建议
    - 在使用前需确保环境温度稳定,避免极端温差影响设备性能。
    - 根据具体需求调整负载电阻值,以优化信号质量和增强灵敏度。

    5. 兼容性和支持


    兼容性
    本产品可与其他标准超声波模块无缝集成,适用于大多数嵌入式系统开发平台。
    支持服务
    Pro-Wave Electronics 提供详尽的技术文档和支持热线,帮助用户快速解决问题并提供售后保障。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 声音信号弱 | 检查驱动电压是否达到要求,调整负载电阻。 |
    | 温度过高导致信号失真 | 将设备移至较凉爽的地方运行。 |
    | 中心频率偏移较大 | 更换更高精度版本的元件。 |

    7. 总结和推荐


    综合评估
    Air Ultrasonic Ceramic Transducers 400ST/R100 是一款性能优异且用途广泛的电子元件,尤其适合需要高精度和可靠性的应用场景。
    推荐结论
    鉴于其卓越的技术指标和广泛的应用场景,强烈推荐此产品给需要超声波技术的专业人士和技术开发者。无论是研发阶段还是大规模生产,它都能提供稳定而高效的解决方案。

400SR100参数

参数
端口位置 -
端接类型 -
工作电压 -
声压级 -
频率 -
阻抗 -
额定功率 -
长*宽*高 6.8mm(长度)
包装方式 托盘

400SR100数据手册

厂牌 PDF简要描述 下载
PRO-WAVE ELECTRONICS/台湾普崴电子 喇叭/扬声器 PRO-WAVE ELECTRONICS/台湾普崴电子 400SR100 400SR100数据手册

400SR100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 55.6117
50+ ¥ 54.6187
100+ ¥ 53.6256
600+ ¥ 53.6256
1000+ ¥ 53.6256
库存: 187
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 55.61
