400ER18S

产品分类: 喇叭/扬声器
厂牌: PRO-WAVE ELECTRONICS/台湾普崴电子
产品描述:
供应商型号: 1007349
供应商: 海外现货
标准整包数: 1

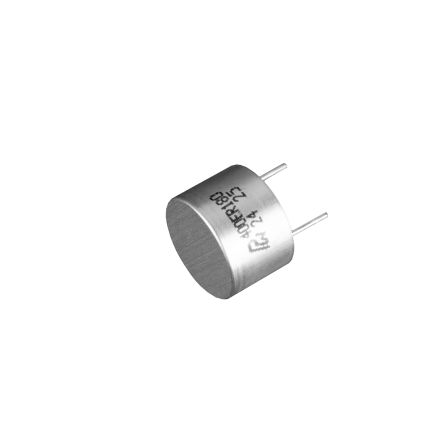

PRO-WAVE ELECTRONICS/台湾普崴电子 喇叭/扬声器 400ER18S

400ER18S概述

    # Air Ultrasonic Ceramic Transducers 400ET/R18S 技术手册解析

    产品简介


    Air Ultrasonic Ceramic Transducers 400ET/R18S 是一款专为高频超声波应用设计的产品。该系列包括400ET18S发射器和400ER18S接收器,主要用于工业检测、无损检测(NDT)、机器人导航、液位测量等领域。该产品采用陶瓷材料制造,具有高灵敏度和宽频带的特点,能够提供稳定的超声波信号传输和接收。

    技术参数


    以下是该产品的主要技术规格:
    - 中心频率:40.0±1.0kHz
    - 带宽(-6dB):
    - 发射器(400ET18S):1.5kHz
    - 接收器(40ER18S):1.5kHz
    - 发送声压级(在40.0kHz,0dB参考):≥110dB(在30cm处,10Vrms)
    - 接收灵敏度:≥-70dB(在40.0kHz,0dB=1V/μbar)
    - 电容(1kHz):2900pF ±20%
    - 最大驱动电压(连续):15Vrms
    - 总声束角度(-6dB主声束):35°(典型值)
    - 工作温度范围:-30°C至70°C
    - 存储温度范围:-40°C至80°C

    产品特点和优势


    - 高灵敏度:该产品具备高灵敏度和宽频带特性,能够在复杂的环境中稳定传输和接收超声波信号。
    - 精确度高:中心频率精确度高,可达到±1.0kHz,满足多种高精度检测需求。
    - 稳定性好:即使在不同温度下也能保持良好的工作性能。
    - 适用范围广:适用于多种工业检测和无损检测场景,尤其在机器人导航和液位测量方面表现出色。

    应用案例和使用建议


    应用案例
    - 无损检测:用于检测金属结构的缺陷和裂纹。
    - 机器人导航:辅助机器人在复杂环境中进行避障和定位。
    - 液位测量:在工业生产中实现精准的液位控制。
    使用建议
    - 环境适应性:确保在使用时处于-30°C至70°C的工作温度范围内。
    - 电源管理:驱动电压应控制在15Vrms以内,避免过高的驱动电压造成损坏。
    - 安装位置:合理选择安装位置,以获得最佳的声束覆盖范围,尤其是在需要高精度检测的场合。

    兼容性和支持


    - 兼容性:该产品可以与大多数标准的超声波传感器接口兼容,方便集成到现有系统中。
    - 技术支持:Pro-Wave Electronics公司提供详尽的技术文档和客户服务支持,用户可以通过官方网站获取更多资源和技术指导。

    常见问题与解决方案


    - 问题1:声束角度偏大,影响测量精度。
    - 解决方案:调整安装位置和角度,使声束覆盖范围更集中。
    - 问题2:在低温环境下工作不正常。
    - 解决方案:确保在工作温度范围内使用,必要时加装加热装置。
    - 问题3:接收灵敏度下降。
    - 解决方案:检查连接线是否松动,或者更换新的传感器。

    总结和推荐


    综上所述,Air Ultrasonic Ceramic Transducers 400ET/R18S 在工业检测和无损检测领域表现出色,具备高灵敏度、宽频带和稳定性等特点。特别适合于机器人导航和液位测量等应用。尽管在一些极端环境下的表现仍需进一步测试,但总体而言,这款产品值得推荐给需要高精度超声波传感器的应用场合。

400ER18S参数

参数
工作电压 -
声压级 -
频率 -
阻抗 -
额定功率 -
端口位置 -
端接类型 -
长*宽*高 12mm(长度)
包装方式 托盘

400ER18S数据手册

厂牌 PDF简要描述 下载
PRO-WAVE ELECTRONICS/台湾普崴电子 喇叭/扬声器 PRO-WAVE ELECTRONICS/台湾普崴电子 400ER18S 400ER18S数据手册

400ER18S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 96.0227
50+ ¥ 96.0227
100+ ¥ 94.2769
528+ ¥ 94.2769
1056+ ¥ 94.2769
库存: 54
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 96.02
直接购买
加入购物车
