LCS_132_CTP

产品分类: 发光二极管
产品描述: 圆形,带圆顶 透明 面板安装 5mm*5mm*5mm
供应商型号: 1628342
供应商: element14
标准整包数: 1
VISUAL COMMUNICATIONS 发光二极管 LCS_132_CTP

LCS_132_CTP概述


    产品简介

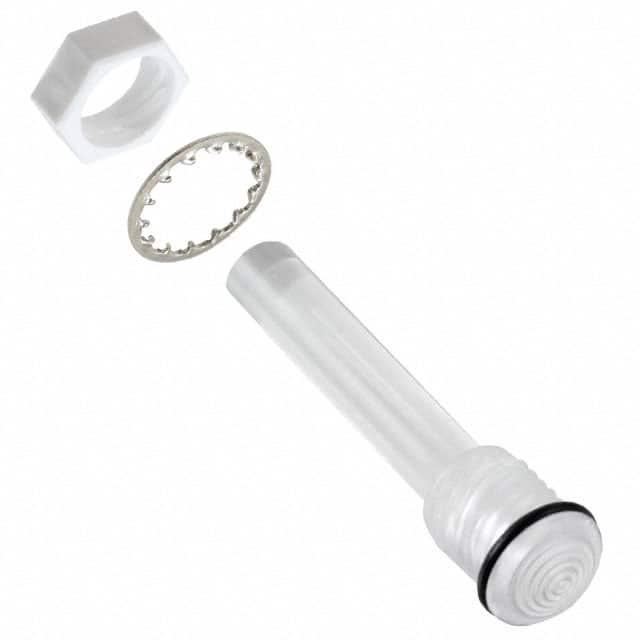

    Litepipe
    Litepipe 是一种高透明度的光学导光管,广泛应用于各种需要集中光线的应用场景中,如指示灯、装饰照明、LCD背光等。Litepipe由高强度的有机玻璃材料制成,具有优异的光学性能和耐久性。其设计紧凑且易于安装,使其成为现代电子产品中不可或缺的组成部分。

    技术参数


    - 尺寸:
    - 外径(OD):0.307英寸(7.8毫米)
    - 内径(ID):0.312英寸(7.92毫米)
    - 长度:根据订单定制(最小长度为0.320英寸,最大长度为1.12英寸)

    - 材料:
    - Litepipe:丙烯酸(光学级)
    - 镜头:聚碳酸酯
    - 密封圈:三元乙丙橡胶(EPDM)
    - 锁紧垫圈:钢,镍镀层
    - 保持螺母:热塑性塑料(白色)
    - 认证标准:符合NEMA 6P/IP 67标准

    - 颜色选项:红透明、清透明、黄透明、绿透明、蓝透明等
    - 安装孔尺寸:
    - 安装孔直径:0.312英寸 ± 0.002英寸(7.92毫米 ± 0.051毫米)
    - 中心距:0.500英寸(12.7毫米)
    - 面板厚度:0.031英寸(0.8毫米)至0.125英寸(3.18毫米)

    产品特点和优势


    Litepipe 的主要优势在于其高透明度和出色的光学性能,可以有效地引导和放大光线。它还具备出色的耐候性和抗紫外线性能,能够在各种恶劣环境下稳定工作。其独特的结构设计使其安装简便,且适用于多种不同的安装方式。此外,Litepipe 提供多种颜色选择,能够满足不同应用需求。

    应用案例和使用建议


    应用案例:
    - 汽车仪表盘指示灯
    - LCD显示屏背光
    - 装饰照明
    使用建议:
    - 在安装过程中,确保安装孔直径和中心距严格按照图纸要求,以确保Litepipe能够正确安装并达到预期效果。
    - 对于户外应用,建议使用额外的防护措施以提高其耐用性。

    兼容性和支持


    Litepipe 与多种类型的电子设备兼容,尤其是在需要光线导向和集中输出的应用场景中。公司提供了详尽的技术文档和支持服务,以帮助客户进行正确的安装和调试。

    常见问题与解决方案


    - 问题:安装孔尺寸不匹配。
    - 解决方案:确保按照图纸准确加工安装孔,使用标准工具进行打孔和边缘处理。

    - 问题:光线输出不均匀。
    - 解决方案:检查光源与Litepipe端部的距离和位置是否正确,必要时调整LED的位置。

    总结和推荐


    Litepipe 是一款集高性能、高可靠性于一体的光学导光管,特别适用于需要集中光线的应用场景。其便捷的安装过程、卓越的光学性能和多样化的颜色选择使其在市场上具有很强的竞争力。推荐在需要高效、可靠的光线导向和集中输出的电子设备中使用Litepipe。

LCS_132_CTP参数

参数
测试电流 -
显示颜色 透明
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 -
长*宽*高 5mm*5mm*5mm
安装方式 面板安装
零件状态 在售
包装方式 散装

LCS_132_CTP厂商介绍

Visual Communications是一家提供视觉解决方案的公司,专注于通过视觉技术改善人们的沟通和互动方式。该公司主营产品分为几个主要类别:

1. 数字标牌:用于商业环境、公共空间和教育场所,以动态展示信息和广告。
2. 交互式显示:支持触摸和手势控制,适用于会议、教育和零售环境。
3. 视频墙:由多个显示屏组成,用于大型展示和监控系统。
4. 投影系统:提供高清晰度的图像投影,适用于会议室、教室和娱乐场所。

Visual Communications的产品应用领域广泛,包括但不限于:

- 商业广告:通过数字标牌和视频墙展示广告,吸引顾客注意力。
- 教育:使用交互式显示和投影系统提高教学互动性和效率。
- 企业通信:通过视频会议系统和数字标牌提高内部沟通效率。
- 公共信息发布:在机场、火车站等公共场所发布实时信息。

Visual Communications的优势在于:

- 技术创新:不断研发新技术,提供先进的视觉解决方案。
- 定制服务:根据客户需求提供定制化的产品和解决方案。
- 用户体验:注重用户体验,确保产品易于操作和维护。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地市场的需求。

LCS_132_CTP数据手册

厂牌 PDF简要描述 下载
VISUAL COMMUNICATIONS 发光二极管 VISUAL COMMUNICATIONS LCS_132_CTP LCS_132_CTP数据手册

LCS_132_CTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1359 ¥ 34.6175
10+ $ 2.9269 ¥ 24.4983
100+ $ 2.3974 ¥ 20.0665
500+ $ 2.0205 ¥ 16.9117
1000+ $ 1.8538 ¥ 15.5167
2000+ $ 1.7769 ¥ 14.8728
5000+ $ 1.7423 ¥ 14.5831
库存: 1015
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 34.61
直接购买
加入购物车
