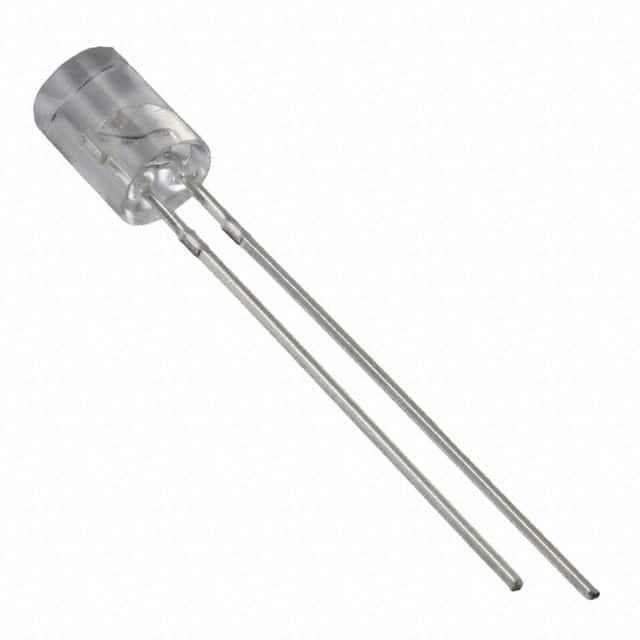

VAOL-5701WY4

产品分类: 发光二极管
产品描述: 100° 3.5V 20mA 圆形,带平顶 透明 无色,白色 标准安装,通孔安装 5mm*5mm*7.05mm
供应商型号: HA-VAOL-5701WY4
供应商: 海外现货
标准整包数: 1000
VISUAL COMMUNICATIONS 发光二极管 VAOL-5701WY4

VAOL-5701WY4概述

    高亮度LED灯珠VAOL-5701WY4技术手册解析

    产品简介


    VAOL-5701WY4是一种高亮度LED灯珠,采用InGaN/Sapphire材料技术,具有低功耗和高强度的特点。这种LED主要用于商业户外标识牌、前面板指示器、点阵模块和LED灯泡。其发出的颜色为白色,水透明透镜设计使其在各种环境下都能保持良好的视觉效果。

    技术参数


    | 参数 | 描述 | 最大值 | 单位 |
    ||
    | PD | 功率消耗 | 100 | mW |
    | VR | 反向电压 | 5 | V |
    | IAF | 平均正向电流 | 20 | mA |
    | IPF | 峰值正向电流(占空比0.1,频率1kHz) | 100 | mA |
    | Topr | 工作温度范围 | -20~+80 | ℃ |
    | Tstg | 存储温度范围 | -20~+100 | ℃ |
    | VF | 正向电压(IF=20mA) | 3.5~4.0 | V |
    | IR | 反向电流(VR=5V) | 100 | μA |
    | △θ | 半强度角(IF=20mA) | 100 | Deg. |
    | IV | 光通量强度(IF=20mA) | 1800 | mcd |

    产品特点和优势


    VAOL-5701WY4的主要特点是:
    - 低功耗:适用于需要长时间运行且节能的应用。
    - 高强度:发光强度高达1800mcd,确保在户外和其他强光环境下依然清晰可见。
    - IC兼容:可以与现有的控制电路轻松集成,提高系统的灵活性和可靠性。
    - 高稳定性:工作温度范围宽广,从-20℃到80℃,适应性强。

    应用案例和使用建议


    应用场景:
    - 商业户外标识牌:用于街道广告牌、商场指示牌等。
    - 前面板指示器:用于仪表盘、设备状态指示。
    - 点阵模块:应用于显示系统,如电视墙、显示屏。
    - LED灯泡:替换传统照明,降低能耗,延长使用寿命。
    使用建议:
    - 避免静电损伤:在操作过程中应佩戴防静电手环或手套,所有设备必须接地,以防静电损害。
    - 考虑温度影响:确保工作环境在-20℃至80℃范围内,超过此范围可能导致性能下降或损坏。
    - 选择合适的型号:根据具体需求选择不同等级的VAOL-5701WY4,确保符合预期的应用要求。

    兼容性和支持


    VAOL-5701WY4与常见的电子元器件兼容,可以方便地集成到现有系统中。厂商提供全面的技术支持和售后服务,确保客户能够顺利使用并解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:LED在高温下表现不佳。
    - 解决方案:确保LED的工作温度不超过80℃,如需在高温环境中使用,请考虑增加散热措施。
    2. 问题:正向电压波动大。
    - 解决方案:检查电路连接是否稳固,确保供电稳定,必要时可添加稳压电路。
    3. 问题:LED损坏。
    - 解决方案:操作时佩戴防静电设备,所有设备必须接地;若LED已损坏,请联系厂家更换。

    总结和推荐


    VAOL-5701WY4是一款出色的高亮度LED灯珠,具有低功耗、高强度、IC兼容等优点,广泛应用于多种场合。考虑到其稳定性和良好的性能表现,强烈推荐在需要高可靠性和长寿命的电子设备中使用。

VAOL-5701WY4参数

参数
波长 -
测试电流 20mA
显示颜色 无色,白色
视角 100°
透镜类型 透明
Vf-正向电压 3.5V
透镜形状 圆形,带平顶
长*宽*高 5mm*5mm*7.05mm
安装方式 标准安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

VAOL-5701WY4厂商介绍

Visual Communications是一家提供视觉解决方案的公司,专注于通过视觉技术改善人们的沟通和互动方式。该公司主营产品分为几个主要类别:

1. 数字标牌:用于商业环境、公共空间和教育场所,以动态展示信息和广告。
2. 交互式显示:支持触摸和手势控制,适用于会议、教育和零售环境。
3. 视频墙:由多个显示屏组成,用于大型展示和监控系统。
4. 投影系统:提供高清晰度的图像投影,适用于会议室、教室和娱乐场所。

Visual Communications的产品应用领域广泛,包括但不限于:

- 商业广告:通过数字标牌和视频墙展示广告,吸引顾客注意力。
- 教育:使用交互式显示和投影系统提高教学互动性和效率。
- 企业通信:通过视频会议系统和数字标牌提高内部沟通效率。
- 公共信息发布:在机场、火车站等公共场所发布实时信息。

Visual Communications的优势在于:

- 技术创新:不断研发新技术,提供先进的视觉解决方案。
- 定制服务:根据客户需求提供定制化的产品和解决方案。
- 用户体验:注重用户体验,确保产品易于操作和维护。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地市场的需求。

VAOL-5701WY4数据手册

厂牌 PDF简要描述 下载
VISUAL COMMUNICATIONS 发光二极管 VISUAL COMMUNICATIONS VAOL-5701WY4 VAOL-5701WY4数据手册

VAOL-5701WY4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.403 ¥ 3.4134
4000+ $ 0.39 ¥ 3.3033
10000+ $ 0.364 ¥ 3.0831
25000+ $ 0.338 ¥ 2.8629
50000+ $ 0.325 ¥ 2.7528
75000+ $ 0.325 ¥ 2.7528
100000+ $ 0.299 ¥ 2.5325
库存: 1001
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 3413.4
