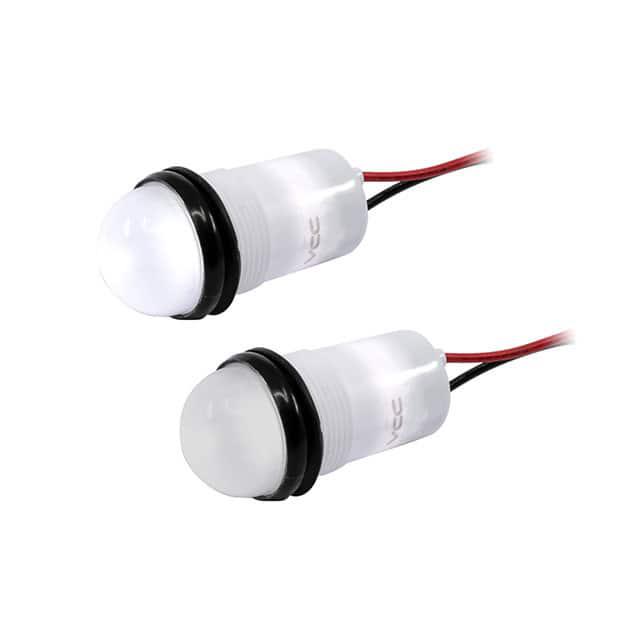

PML50SWFVW

产品分类: 发光二极管
产品描述: 28V 圆形,带圆顶 透明 白色 导线安装,面板安装 29.9mm(长度)*16mm(宽度)
供应商型号: 3216642
供应商: 海外现货
标准整包数: 1
VISUAL COMMUNICATIONS 发光二极管 PML50SWFVW

PML50SWFVW概述

    PML50系列防水LED面板安装指示灯技术手册

    1. 产品简介


    PML50系列是VCCLite公司生产的0.688英寸(17.5毫米)防水LED指示灯,专为工业、交通、人员移动等领域设计。该系列产品采用了FlexVolt™技术,提供白天可见性,易于在恶劣环境中安装。其低轮廓平顶和半圆顶透镜选项提供了均匀的照明效果,而半圆顶透镜则具有最佳的侧视距离视图。PML50系列具有多种颜色选择,并且具备宽广的视角和抗冲击、振动的能力,适合户外和极端环境下的应用。

    2. 技术参数


    - 尺寸:0.688英寸(17.5毫米)
    - 颜色选择:红、绿、白、蓝、黄及双色(红/绿)
    - 电压范围:5 VDC至28 VDC
    - 安装扭矩:最大15in/lb
    - 视角:宽广视角
    - 防护等级:IP67,防止灰尘、雨水和湿气侵入
    - 光源技术:InGaN 和 AllnGaP
    - 使用寿命:高达100,000小时
    - 材料:透镜具有UV耐受性
    - 安装孔规格:“双D”安装孔,直径16.8毫米,公差±0.01英寸

    3. 产品特点和优势


    PML50系列的独特之处在于其FlexVolt™技术,使得一个解决方案适用于多种输入电压。此外,它提供了多种透镜选项,适应不同的应用需求。高耐用性和宽广的视角使其成为各种苛刻环境的理想选择。该系列产品的使用寿命长达100,000小时,无需外部电阻即可正常工作。符合RoHS和REACH标准,保证了环保和健康安全。

    4. 应用案例和使用建议


    PML50系列可以广泛应用于多个行业,如自动化控制、游戏机和自动售货机等。例如,在工业环境中,PML50系列可用于监控机器运行状态;在交通领域,可用于指示交通信号。在使用过程中,为了确保最佳效果,建议选择合适的透镜类型以满足具体的应用需求。例如,对于需要高对比度的应用场景,可以选择平顶透镜;而对于侧视距离需求较高的应用,则可选择半圆顶透镜。

    5. 兼容性和支持


    PML50系列具有广泛的兼容性,可与多种电子元件和设备配合使用。厂家提供了详细的安装说明和技术支持,以帮助用户正确安装和使用产品。如有特殊定制需求,如电缆长度、连接器或颜色要求,可以直接联系VCCLite公司。

    6. 常见问题与解决方案


    - 问题1:如何调整安装扭矩?
    - 解决方法:严格按照说明书中的指示操作,将扭矩限制在15in/lb以内,确保安装稳定。

    - 问题2:在户外环境中,如何保护产品不受损坏?
    - 解决方法:确保按照说明书进行正确安装,使用锁紧垫圈和六角螺母固定,并保持良好的密封性。

    7. 总结和推荐


    PML50系列防水LED面板安装指示灯是一款高性能的产品,具有高度的可靠性和灵活性。无论是室内还是室外,无论是简单的指示还是复杂的控制应用,PML50系列都是理想的选择。其耐用性、宽广的视角以及对不同电压的支持,使其在各种应用场合中表现出色。综上所述,强烈推荐使用PML50系列作为各类应用中的指示和控制组件。

PML50SWFVW参数

参数 值
Vf-正向电压 28V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 白色
视角 -
透镜类型 透明
长*宽*高 29.9mm(长度)*16mm(宽度)
安装方式 导线安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

PML50SWFVW厂商介绍

VCC设计和制造发光电子及人机界面元件,提供导光柱、面板指示灯、LED及相关产品。公司还提供机械、电气和光学设计支持,以及电路板装配和线缆组件制造服务,覆盖从产品开发到批量生产的配套需求。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Visual Communications 相关型号,如 LP5907MFX-3.3/NOPB、LMV358IDR、SN65176BDR、SN74LVC1G3157DCKR 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

PML50SWFVW数据手册

厂牌 PDF简要描述 下载
VISUAL COMMUNICATIONS 发光二极管 VISUAL COMMUNICATIONS PML50SWFVW PML50SWFVW数据手册
