5100H1/5

产品分类: 发光二极管
产品描述: 565nm(绿色),650nm(红色) 60° 2.2V 圆形,带圆顶 扩散,无色 红色,绿色 卡入式安装,导线安装,按扣安装,面板安装 5mm*5mm*5mm
供应商型号: 1366284
供应商: 海外现货
标准整包数: 1

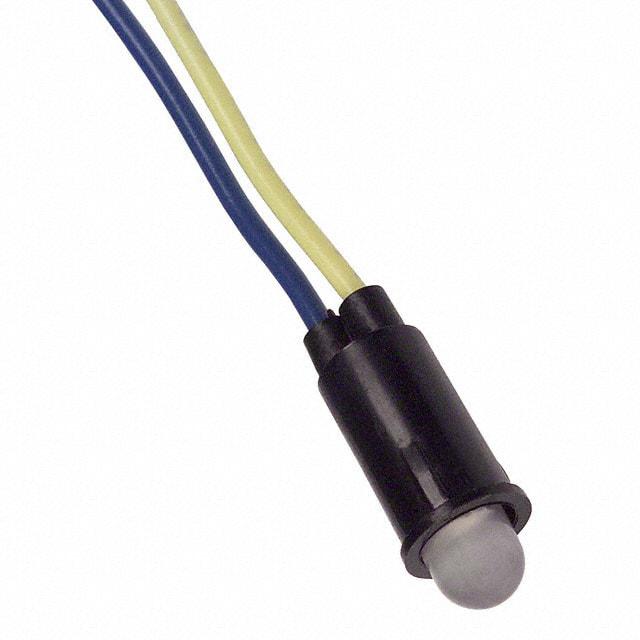

VISUAL COMMUNICATIONS 发光二极管 5100H1/5

5100H1/5概述

    # 5100H 系列面板安装LED指示灯技术手册

    产品简介


    5100H系列LED指示灯是一款专为面板安装设计的高亮度、低功耗LED指示灯,广泛应用于工业控制、仪器仪表、汽车电子及消费电子产品等领域。该系列产品采用超亮设计(Super-Brite),亮度可达30mcd,内置电阻芯片,可直接连接至5V或12V电源供电,无需额外外部电阻。同时,该系列提供闪光LED选项功能,以满足更多复杂的应用需求。

    技术参数


    | 参数 | 规格 |

    | 亮度 (mcd) | 30 |
    | 工作电压 | 5V 或 12V |
    | 最大电流 (mA) | 20 |
    | 反向击穿电压 (V) | ≥5V |
    | 正向电压 (V) | 1.8~3.4 |
    | 引脚长度 | 6英寸绝缘线,剥皮1/2英寸 |
    | 安装孔径 (英寸) | 0.249"~0.254" |
    | 引脚材料 | 镀锡铜 |
    | 外壳材质 | 黑色尼龙 |
    典型型号及其规格:
    | 型号 | 色彩 | 波长 (nm) | 最大亮度 (mcd) |
    ||
    | 5100H1 | 红色 | 635 | 30 |
    | 5100H5 | 绿色 | 565 | 30 |
    | 5100H7 | 黄色 | 590 | 25 |
    | 5100H1FL | 红色 | 635 | 80(闪烁) |

    产品特点和优势


    1. 高亮度:采用Super-Brite技术,确保在各种环境中清晰可见。
    2. 低功耗:内置电阻芯片设计,有效降低能耗,延长使用寿命。
    3. 通用性强:支持直接接入5V或12V电源,简化电路设计。
    4. 可靠性高:具备优异的抗静电能力和稳定的工作性能。
    5. 多样化选择:提供多种颜色、亮度和闪灯模式供用户选择。

    应用案例和使用建议


    5100H系列LED指示灯适用于各种需要直观反馈信号的应用场景,例如:
    - 工业控制面板:用于状态指示,如运行、故障等。
    - 车载系统:作为车内警告灯或方向灯使用。
    - 家用电器:如洗衣机、微波炉的状态显示。
    使用建议:
    - 在高振动环境下使用时,建议增加固定装置以防松动。
    - 若需更高的亮度或特殊颜色,请根据具体需求选择合适的型号。

    兼容性和支持


    5100H系列LED指示灯与大多数标准面板兼容,便于集成到现有设备中。制造商提供了全面的技术支持和服务保障,包括详细的安装指南和技术咨询热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 指示灯不亮 | 检查电源电压是否正确连接。 |
    | 发光不稳定 | 确保引脚焊接牢固且无氧化现象。 |
    | 亮度低于预期 | 检查实际供电电压是否达到要求。 |

    总结和推荐


    总体而言,5100H系列LED指示灯凭借其高亮度、低功耗以及易于安装的特点,在众多领域表现出色。对于追求高性能和可靠性的应用场合,我们强烈推荐使用此系列产品。无论是工业自动化还是日常消费品领域,它都能提供卓越的表现并带来显著的成本效益。
    如有任何疑问或需要进一步的帮助,请随时联系我们的客户服务团队。

5100H1/5参数

参数
测试电流 -
显示颜色 红色,绿色
视角 60°
透镜类型 扩散,无色
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
波长 565nm(绿色),650nm(红色)
长*宽*高 5mm*5mm*5mm
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

5100H1/5厂商介绍

Visual Communications是一家提供视觉解决方案的公司,专注于通过视觉技术改善人们的沟通和互动方式。该公司主营产品分为几个主要类别:

1. 数字标牌:用于商业环境、公共空间和教育场所,以动态展示信息和广告。
2. 交互式显示:支持触摸和手势控制,适用于会议、教育和零售环境。
3. 视频墙:由多个显示屏组成,用于大型展示和监控系统。
4. 投影系统:提供高清晰度的图像投影,适用于会议室、教室和娱乐场所。

Visual Communications的产品应用领域广泛,包括但不限于:

- 商业广告:通过数字标牌和视频墙展示广告,吸引顾客注意力。
- 教育:使用交互式显示和投影系统提高教学互动性和效率。
- 企业通信:通过视频会议系统和数字标牌提高内部沟通效率。
- 公共信息发布:在机场、火车站等公共场所发布实时信息。

Visual Communications的优势在于:

- 技术创新:不断研发新技术,提供先进的视觉解决方案。
- 定制服务:根据客户需求提供定制化的产品和解决方案。
- 用户体验:注重用户体验,确保产品易于操作和维护。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地市场的需求。

5100H1/5数据手册

厂牌 PDF简要描述 下载
VISUAL COMMUNICATIONS 发光二极管 VISUAL COMMUNICATIONS 5100H1/5 5100H1/5数据手册

5100H1/5封装设计

查看详情并下载
Symbol
Footprint
3D Model
