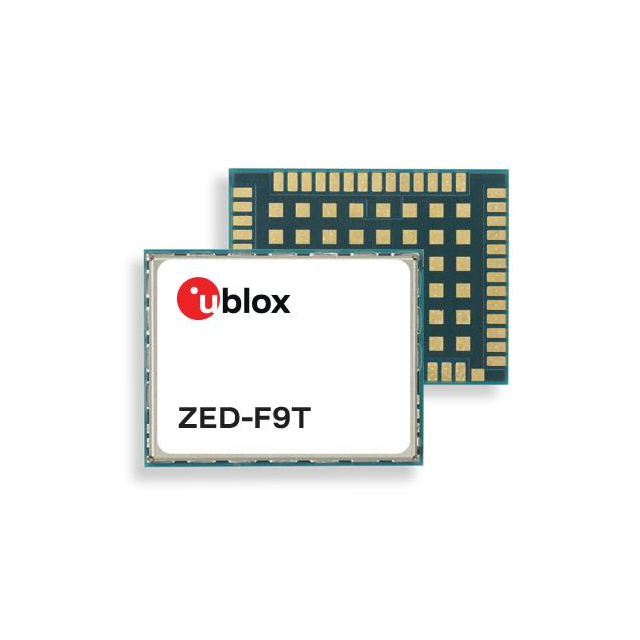

ZED-F9T-10B

产品分类: 卫星模组
厂牌: U-BLOX
产品描述: Multi-band GNSS receiver with nanosecond-level timing accuracy
供应商型号: SYE-ZED-F9T-10B
供应商: 海外现货
标准整包数: 1
U-BLOX 卫星模组 ZED-F9T-10B

ZED-F9T-10B概述

    ZED-F9T-10B 高精度时钟模块

    1. 产品简介


    ZED-F9T-10B 是一款高性能的高精度时钟模块,专为全球部署设计。它采用多频段全球导航卫星系统(GNSS)接收器,具有纳秒级的时间精度。该模块能够在各种环境下提供精确的授时服务,适用于多种行业,如通信、交通、工业自动化等领域。其独特的性能使其成为5G基站、自动驾驶车辆、精准农业以及其他需要高精度时间同步应用的理想选择。

    2. 技术参数


    - 接收器类型:多频段GNSS接收器
    - 绝对时间精度:
    - 固定位置模式:5 ns (1-sigma)
    - 差分模式:2.5 ns (1-sigma)
    - 时间脉冲信号频率:0.25 Hz 至 25 MHz (可配置)
    - 时间脉冲抖动:±4 ns
    - 时间标记分辨率:8 ns
    - 动态范围:
    - 最大加速度:≤ 4 g
    - 最高海拔:80,000 m
    - 最高速度:500 m/s
    - 速度精度:0.05 m/s
    - 动态航向精度:0.3 度
    - 冷启动时间:24 秒
    - 热启动时间:2 秒
    - 最大导航更新率:8 Hz 至 20 Hz
    - 水平位置精度(CEP):1.5 米(根据GNSS模式)

    3. 产品特点和优势


    - 高精度授时:通过多频段GNSS接收器实现纳秒级时间精度。
    - 全球覆盖:支持GPS、BeiDou、Galileo和GLONASS等多种卫星系统,适合全球部署。
    - 低功耗:在多种应用场景下保持低功耗运行。
    - 差分模式:通过通信网络提供局部时钟精度校正,进一步提高时钟精度。
    - 安全性:内置安全机制,保护系统免受恶意攻击。

    4. 应用案例和使用建议


    - 应用场景:通信基站、自动驾驶车辆、精准农业、无人机等。
    - 使用建议:
    - 在部署时需确保信号路径延迟的准确测量和补偿,以达到最佳授时精度。
    - 使用时应注意保持模块周围良好的天线视野,避免多路径干扰。
    - 在设计时需考虑电源管理,特别是在低功耗模式下。

    5. 兼容性和支持


    - 接口兼容性:支持UART、SPI、I2C和USB接口,方便与其他电子设备连接。
    - 软件支持:提供u-blox AssistNow™ Online服务,提供GNSS辅助信息。
    - 厂商支持:u-blox 提供详细的技术文档、集成手册及技术支持,确保用户能顺利进行模块的集成和使用。

    6. 常见问题与解决方案


    - Q:如何确保模块在极端温度下的正常运行?
    - A:请确保模块的工作温度在规定的范围内,并采取适当的温度防护措施。
    - Q:模块的备份电池电压要求是多少?
    - A:备份电池电压应在-0.5V至3.6V之间,具体参见电气规范表。
    - Q:如何处理外部中断?
    - A:模块提供外部中断输入引脚,用户可根据需求配置中断处理逻辑。

    7. 总结和推荐


    ZED-F9T-10B 高精度时钟模块凭借其出色的性能和广泛的应用范围,成为各类需要高精度时间同步的设备的理想选择。其卓越的时间精度、低功耗和广泛的GNSS支持使其在市场上具备强大的竞争力。强烈推荐给那些需要高精度时间同步的应用场景。对于任何需要高精度授时的设备,这款模块都是一个理想的选择。

ZED-F9T-10B参数

参数
通用封装 LGA-54
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

ZED-F9T-10B厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

ZED-F9T-10B数据手册

厂牌 PDF简要描述 下载
U-BLOX 卫星模组 U-BLOX ZED-F9T-10B ZED-F9T-10B数据手册

ZED-F9T-10B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 246.76 ¥ 2067.8488
10+ $ 246.512 ¥ 2065.7706
50+ $ 224.3036 ¥ 1879.6642
100+ $ 197.222 ¥ 1652.7204
库存: 833
起订量: 2 增量: 250
交货地:
最小起订量为:1
合计: ¥ 2067.84
直接购买
加入购物车
