SIM68D

产品分类: 卫星模组
产品描述: L1:GPS/Glonnass/北斗/Galileo/QZSS    L5:北斗/GPS/Glonnass/QZSS
供应商型号: SG-SIM68D
供应商: 期货订购
标准整包数: 1

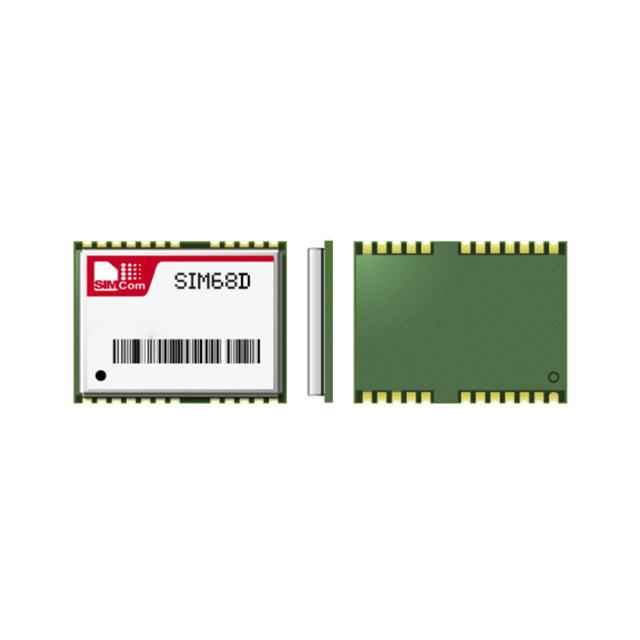

SIMCOM/上海芯讯通 卫星模组 SIM68D

SIM68D概述

    # SIM68D GNSS模块技术手册解读

    产品简介


    SIM68D是一款高性能且可靠的GNSS(全球导航卫星系统)模块,它采用AIROHA高灵敏度导航引擎,在L1和L5双频段接收上表现出色。该模块适用于需要高精度定位和快速首次定位时间的应用场景,如自动驾驶、精准农业、无人机控制及智能交通等领域。凭借其紧凑的设计和多种卫星信号的支持能力,SIM68D能够满足工业级标准的需求。

    技术参数


    - 接收机类型:L1: 75颗可见卫星;L5: 60颗可见卫星
    - 最大更新率:10Hz
    - 敏感度:
    - 跟踪模式:-166dBm
    - 再捕获模式:-160dBm
    - 冷启动模式:-148dBm
    - 首次定位时间:
    - 冷启动:27秒
    - 温启动:25秒
    - 热启动:<1秒
    - EPO辅助模式:13秒
    - 定位精度:自动模式下1.5米
    - 操作温度范围:-40℃至+85℃
    - 供电电压:2.8V至4.3V
    - 备份电压:2.3V至4.6V
    - 功耗:
    - 捕获阶段:23.3mA
    - 跟踪阶段:23.9mA
    - 睡眠模式电流:340μA
    - 备份模式电流:78μA
    - 尺寸:16×12.2×2.4毫米
    - 重量:1克

    产品特点和优势


    SIM68D的主要特点是其L1和L5双频段GNSS接收功能,这使得它可以同时处理多个卫星信号源,从而提高定位的准确性和可靠性。此外,内置低噪声放大器(LNA)有助于改善信号质量。支持EASY™自动生成轨道预测、EPOTM轨道预测以及SBAS差分校正服务等功能进一步增强了其实用性。抗干扰技术和DGPS(RTCM)支持也为其增加了市场竞争优势。

    应用案例和使用建议


    SIM68D广泛应用于需要高精度定位的各种场合,比如物流跟踪、紧急救援、车队管理等。对于户外工作者而言,考虑到可能存在的多路径效应,合理设置天线位置以减少误差是非常重要的。另外,在寒冷环境中使用时应注意保护设备免受低温影响。

    兼容性和支持


    SIM68D支持多种通信协议如NEMA和PMTK,并提供了丰富的接口选项包括UART、SPI、I2C等数字输入输出端口以及脉冲每秒(PPS)信号。制造商SIMCom提供全面的技术支持服务来确保客户能够顺利集成该模块到他们的项目当中。

    常见问题与解决方案


    - 问题1: 设备无法正常开机?
    解决方案:检查电源连接是否正确;确认电池电量充足;尝试更换另一套电源供应装置。
    - 问题2: 数据传输中断?
    解决方案:重新配置串行端口参数;确保所有必要的驱动程序都已安装并运行良好;测试其他硬件组件是否有故障迹象。

    总结和推荐


    综上所述,SIM68D以其卓越的技术指标和多样化功能成为了一款极具吸引力的产品。它不仅具有强大的性能表现而且易于集成到现有系统中去。如果您正在寻找一款能够在复杂环境下稳定工作的GNSS解决方案,那么SIM68D无疑是一个值得考虑的选择。强烈推荐给那些希望提升其项目性能的专业人士们。

SIM68D参数

参数
通用封装 SMD-24P
安装方式 贴片安装
零件状态 在售
包装方式 托盘

SIM68D厂商介绍

SIMCOM公司是一家专注于物联网(IoT)领域的无线通信模块制造商,提供多种无线通信解决方案。公司主营产品包括:

1. GSM/GPRS模块:适用于需要2G网络连接的应用,如远程监控、追踪定位等。
2. 3G模块:支持3G网络,适用于需要高速数据传输的应用,如视频监控、移动数据终端等。
3. 4G LTE模块:提供4G网络连接,适用于高速互联网接入、高清视频传输等应用。
4. NB-IoT模块:适用于低功耗、广域网连接的应用,如智能抄表、环境监测等。
5. LoRa模块:适用于长距离、低功耗的无线通信,常用于智慧城市、农业监测等。
6. GPS模块:提供全球定位系统服务,适用于导航、追踪等应用。

SIMCOM的优势在于:

- 技术创新:持续投入研发,推出符合市场需求的新技术和产品。
- 产品多样性:提供多种无线通信模块,满足不同行业和应用场景的需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。
- 全球服务网络:在全球范围内提供技术支持和服务,满足不同地区的客户需求。

SIM68D数据手册

厂牌 PDF简要描述 下载
SIMCOM/上海芯讯通 卫星模组 SIMCOM/上海芯讯通 SIM68D SIM68D数据手册

SIM68D封装设计

查看详情并下载
Symbol
Footprint
3D Model
