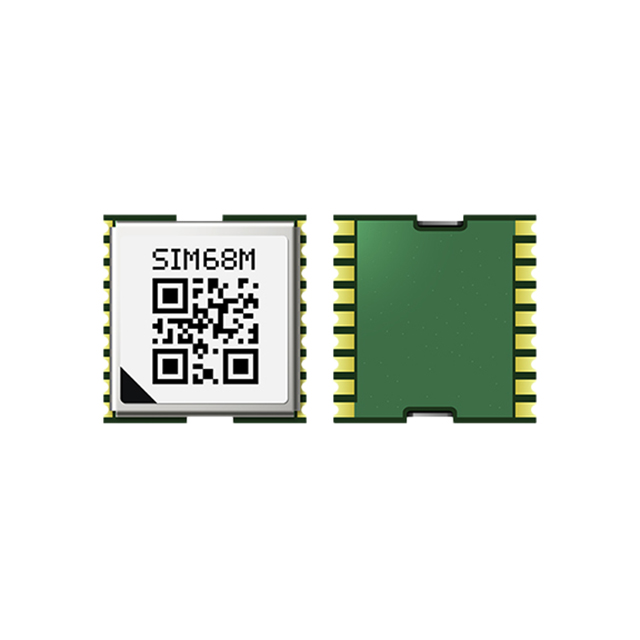

SIM68M

产品分类: 卫星模组
产品描述: GPS/Glonnass
供应商型号: SIM68M
供应商: 国内现货
标准整包数: 1
SIMCOM/上海芯讯通 卫星模组 SIM68M

SIM68M概述

    SIM68M 高性能GNSS模块技术手册

    1. 产品简介


    SIM68M 是一款高性能且可靠的GNSS模块,集成了GPS和GLONASS系统,采用长方形芯片级封装(LCC),搭载联发科高灵敏度导航引擎。该模块可以实现行业领先级别的灵敏度、精度和首次定位时间(TTFF),同时具备更低的功耗。此外,SIM68M 还提供同步接收GPS、GLONASS、Galileo和QZSS开放服务L1信号的能力,具有33个跟踪通道和99个捕获通道,能够追踪多种卫星信号的混合输入。

    2. 技术参数


    - 接收器类型: 33跟踪/99捕获通道GNSS接收器
    - 最大更新率: 10Hz
    - 灵敏度
    - 跟踪: -165 dBm
    - 重捕获: -160 dBm
    - 冷启动: -148 dBm
    - 首次定位时间 (TTFF)
    - 冷启动: 28秒
    - 温启动: 26秒
    - 热启动: <1秒
    - EPO辅助: 13秒(冷启动到首次定位时间)
    - 精度
    - 自动位置: <2.5m CEP
    - 速度: 0.1m/s
    - 操作温度: -40°C ~ +85°C
    - 电源电压: 2.8V ~ 4.3V
    - 功耗
    - 捕获: 25mA
    - 跟踪: 20mA
    - 始终在线模式 (AlwaysLocate™): 340μA
    - 备用: 14μA

    3. 产品特点和优势


    - EASY™ 自生成轨道预测: 无需外部数据即可生成轨道预测,提高定位准确性和可靠性。
    - EPO™ 轨道预测: 利用轨道预测数据进一步缩短TTFF时间。
    - SBAS 增强功能: 支持SBAS增强(如WAAS、EGNOS、GAGAN、MSAS),提升定位精度。
    - 抗干扰功能: 有效抵抗信号干扰。
    - 低噪声放大器集成: 提高接收信号的质量和可靠性。

    4. 应用案例和使用建议


    SIM68M适用于需要高精度定位的应用场景,例如:
    - 智能物流: 实现货物跟踪和管理。
    - 车队管理系统: 提高车辆管理和调度效率。
    - 农业自动化: 用于农田管理和作物监测。
    使用建议:
    - 在低温环境下使用时,注意其灵敏度会有所下降。
    - 考虑到模块的低功耗特性,建议采用高效的电源管理策略,以延长电池寿命。

    5. 兼容性和支持


    - 天线类型: 支持主动式和被动式天线,天线电源可外接或内置。
    - 接口类型: 支持UART串口通信,数字I/O,脉冲每秒 (PPS),事件中断输入 (EINT0)。
    - 协议: 支持NEMA和PMTK协议。
    - 认证: CE认证、RoHS/REACH符合标准。

    6. 常见问题与解决方案


    - 问题: 模块无法正常启动。
    - 解决方案: 检查电源电压是否在指定范围内,确保天线连接正确。
    - 问题: 定位精度不理想。
    - 解决方案: 确认天线没有被遮挡,尽量选择开阔区域进行定位。
    - 问题: 电池寿命短。
    - 解决方案: 尽量减少模块的工作时间和降低更新率,开启AlwaysLocate模式以保持定位精度。

    7. 总结和推荐


    SIM68M是一款高性能的GNSS模块,具备高灵敏度、精度和低功耗的特点。它在多种应用中表现出色,特别是在物流、车队管理和农业自动化领域。凭借其丰富的特性和广泛的兼容性,SIM68M是市场上极具竞争力的产品。因此,我们强烈推荐SIM68M作为高性能GNSS模块的选择。

SIM68M参数

参数
通用封装 SMD-18P
安装方式 贴片安装
零件状态 在售
包装方式 托盘

SIM68M厂商介绍

SIMCOM公司是一家专注于物联网(IoT)领域的无线通信模块制造商,提供多种无线通信解决方案。公司主营产品包括:

1. GSM/GPRS模块:适用于需要2G网络连接的应用,如远程监控、追踪定位等。
2. 3G模块:支持3G网络,适用于需要高速数据传输的应用,如视频监控、移动数据终端等。
3. 4G LTE模块:提供4G网络连接,适用于高速互联网接入、高清视频传输等应用。
4. NB-IoT模块:适用于低功耗、广域网连接的应用,如智能抄表、环境监测等。
5. LoRa模块:适用于长距离、低功耗的无线通信,常用于智慧城市、农业监测等。
6. GPS模块:提供全球定位系统服务,适用于导航、追踪等应用。

SIMCOM的优势在于:

- 技术创新:持续投入研发,推出符合市场需求的新技术和产品。
- 产品多样性:提供多种无线通信模块,满足不同行业和应用场景的需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。
- 全球服务网络:在全球范围内提供技术支持和服务,满足不同地区的客户需求。

SIM68M数据手册

厂牌 PDF简要描述 下载
SIMCOM/上海芯讯通 卫星模组 SIMCOM/上海芯讯通 SIM68M SIM68M数据手册

SIM68M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 55.242
10+ ¥ 53.911
30+ ¥ 51.238
库存: 40
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 55.24
