OPV330

产品分类: 激光二极管
厂牌: TT ELECTRONICS
产品描述: 850nm 1.5mW 20mA 通孔安装 3.048mm*3.048mm*3.048mm
供应商型号: 2860818
供应商: element14
标准整包数: 1

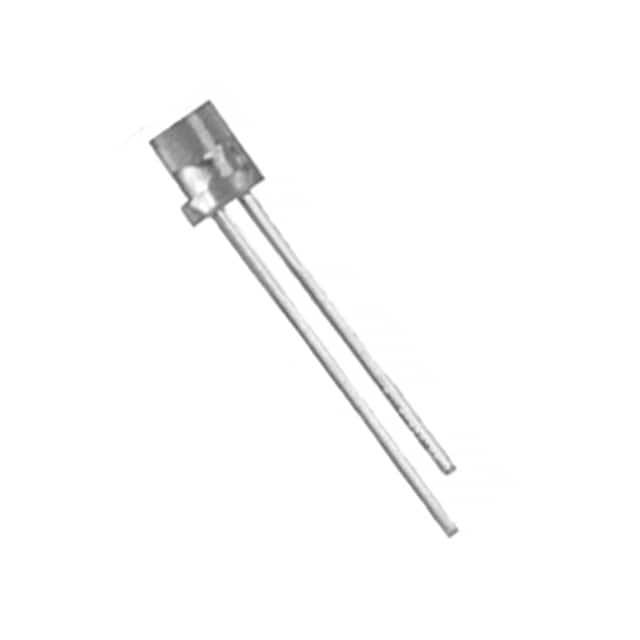

TT ELECTRONICS 激光二极管 OPV330

OPV330概述

    OPV330 垂直腔面发射激光器 (VCSEL) 技术手册



    产品简介



    OPV330 是一款垂直腔面发射激光器 (VCSEL),封装在扁平透镜侧射式封装中。相比于红外LED,VCSEL 在传感应用中具有诸多优势,尤其是在低功耗设备中表现更为出色。其低驱动电流和高输出功率使其成为电池供电设备的理想选择。扁平透镜封装还允许通过二次光学设计实现自定义光束轮廓。


    技术参数



    以下是 OPV330 的关键技术和电气特性:

    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |------------------------|-------|--------|-------|------|-------------------|
    | Total Power Output (POT) | 1.5 | - | - | mW | IF = 7 mA |
    | Threshold Current (ITH) | - | 3.0 | - | mA | Note 2 |
    | Forward Voltage (VF) | - | 2.2 | - | V | IF = 7 mA |
    | Reverse Current (IR) | - | 100 nA | - | nA | VR = 5 V |
    | Series Resistance (RS) | 20 | 55 | - | ohms | Note 3 |
    | Slope Efficiency (h) | - | 0.28 | - | mW/mA| Note 4 |
    | Wavelength (l) | 840 | - | 860 | nm | - |
    | Optical Bandwidth (Dl) | - | 0.85 | - | nm | - |
    | Beam Divergence (q) | - | 20 | - | Degrees FWHM | - |

    其他信息
    - 存储温度范围:-40°C 到 +100°C
    - 工作温度范围:0°C 到 +85°C
    - 最大正向峰值电流(连续):12 mA
    - 最大反向电压:5 V
    - 脉冲最大正向电流(1μs,占空比10%):48 mA


    产品特点和优势



    OPV330 拥有多项显著优势,主要包括:
    - 采用 850 nm VCSEL 技术;
    - 高热稳定性;
    - 低驱动电流;
    - 高输出功率;
    - 窄光束角度。


    应用案例和使用建议



    OPV330 可广泛应用于以下领域:
    - 非接触位置传感
    - 光电传感器
    - 光学编码器
    - 光幕

    使用建议:
    - 在使用时应注意防止静电放电 (ESD) 造成的损坏。
    - 通过合适的二次光学设计可优化光束轮廓。
    - 由于组件尺寸较小,适用警告标志无法直接贴在组件上,需要额外注意安全指示。


    兼容性和支持



    OPV330 与 Optek 的标准检测产品如 OP550 系列光电晶体管、OP530 系列光电达灵顿管和 OP900 系列光敏二极管光学和光谱兼容。同时,厂商提供了全面的技术支持和服务保障。


    常见问题与解决方案



    常见的使用问题及其解决办法如下:
    1. 驱动电流过高导致发热
    解决方法:降低驱动电流至额定范围内。
    2. 输出功率不足
    解决方法:检查驱动电路并确保正确的驱动电流。
    3. 安装过程中出现 ESD 损坏
    解决方法:采取适当的 ESD 防护措施,如佩戴防静电手环。


    总结和推荐



    总体而言,OPV330 垂直腔面发射激光器凭借其卓越的性能、较低的驱动电流和广泛的应用范围,在众多传感应用中展现出极高的市场竞争力。对于追求低功耗、高精度和高效能的用户来说,OPV330 是一个理想的选择。

    推荐使用:OPV330 垂直腔面发射激光器适用于对低功耗和高性能有严格要求的应用场合。

OPV330参数

参数
波长 850nm
额定功率 1.5mW
输入电压 -
额定电流 20mA
长*宽*高 3.048mm*3.048mm*3.048mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OPV330厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPV330数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 激光二极管 TT ELECTRONICS OPV330 OPV330数据手册

OPV330封装设计

查看详情并下载
Symbol
Footprint
3D Model
