首页  >  产品百科  >  OPV300

OPV300

产品分类: 激光二极管
厂牌: TT ELECTRONICS
产品描述: 850nm 1.5mW 7mA 2.2V TO-46-3 通孔安装 3.66mm(高度)
供应商型号: 1840467
供应商: 海外现货
标准整包数: 1

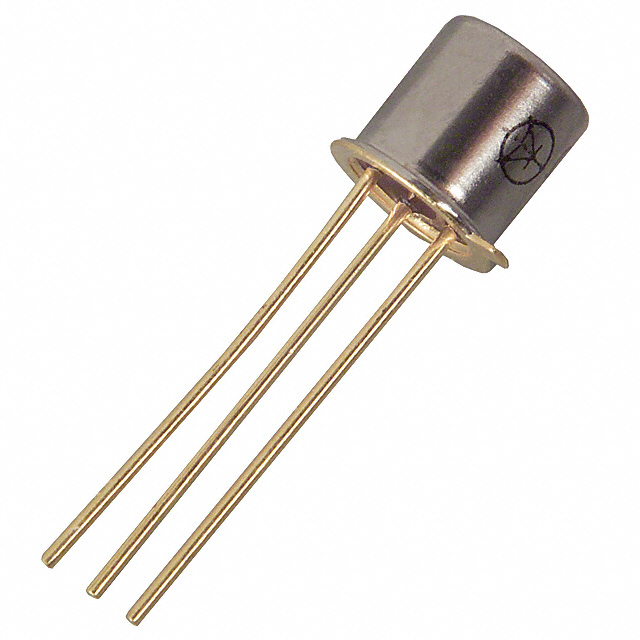

TT ELECTRONICS 激光二极管 OPV300

OPV300概述

    垂直腔面发射激光器(Vertical Cavity Surface Emitting Laser):OPV300, OPV310, OPV310Y, OPV314, OPV314Y

    1. 产品简介


    垂直腔面发射激光器(Vertical Cavity Surface Emitting Laser, VCSEL)是一种高功率光电器件,广泛应用于多种电子系统中。TT Electronics生产的OPV300, OPV310, OPV310Y, OPV314, OPV314Y系列是高效能的850纳米VCSEL,适用于传感应用和数据传输。其中,OPV314系列专为高速通信链路设计,集成了一种光电二极管用于光学功率管理或数据通信接收。该系列产品具有低电流驱动、高光学输出密度和窄光束角度的特点,适用于多模光纤应用。

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 阈值电流(ITH) | 0.80 | 3.00 mA
    | 正向电压(VF) | 1.60 | 2.20 V | IF = 7 mA |
    | 反向电流(IR) 100 | nA | VR = 5 V |
    | 系列电阻(RS) | 20 | 55 ohm
    | 斜率效率(ŋ) | 0.28 | 0.60 mW/mA
    | 光谱宽度(∆λ) 0.85 nm
    | 波长(λ) | 840 | 850 | 860 | nm
    | 最大正向峰值电流(连续) 12 | mA | TA = 25°C |
    | 最大正向电流(脉冲) 48 | mA | 1 μs P.W., 10% D.C. |
    | 存储温度范围 | -40 100 | °C

    3. 产品特点和优势


    OPV300, OPV310, OPV310Y, OPV314, OPV314Y系列具备以下优势:
    - 850nm VCSEL技术:高可靠性,低功耗。
    - 数据速率高达2.5 Gbps:适用于高速数据传输。
    - 高热稳定性:在宽温范围内保持性能稳定。
    - 低驱动电流/高输出密度:降低能耗,提高效率。
    - 窄且对称的光束角:保证了良好的光学性能。
    - 光束监控:集成光束监测二极管,确保光学功率管理。

    4. 应用案例和使用建议


    这些产品主要用于光纤通道、千兆以太网、ATM(异步传输模式)、VSR(视频服务器)以及内部系统链接。它们还可以用于光背板互连、反射式传感、断续式传感以及远程点光源照明。根据手册中的建议,使用这些VCSEL时应注意:
    - 热管理:确保在运行过程中温度不超过最大额定值,避免热失控。
    - 驱动电路设计:使用适当的驱动电路来优化驱动电流和电压,从而提高效率和可靠性。

    5. 兼容性和支持


    - 多模光纤兼容性:OPV300, OPV310, OPV314系列特别适合多模光纤应用。
    - 制造商支持:TT Electronics提供技术支持,包括安装指导和故障排除指南。如需更多信息,请访问Optek网站上的应用公告#221。

    6. 常见问题与解决方案


    1. 问题:如何确定阈值电流?
    - 解决方案:参照Telcordia GR-468-Core规范中的双线交点法进行测量。

    2. 问题:如何测试斜率效率?
    - 解决方案:使用不超过0.25 mA的测试间隔点绘制LI曲线,并计算相邻点之间的变化量。
    3. 问题:如何管理光束功率?
    - 解决方案:使用内置的光束监测二极管进行反馈控制,以确保稳定和可靠的光束功率。

    7. 总结和推荐


    OPV300, OPV310, OPV310Y, OPV314, OPV314Y系列垂直腔面发射激光器凭借其高性能、高可靠性和低功耗,在高速数据传输和光学传感应用中表现出色。由于其独特的特性和广泛的适用性,强烈推荐在需要高效能和高精度光学传输的应用中使用。为了确保最佳性能,建议遵循制造商提供的所有指导和警告信息。

OPV300参数

参数
输入电压 2.2V
额定电流 7mA
波长 850nm
额定功率 1.5mW
长*宽*高 3.66mm(高度)
通用封装 TO-46-3
安装方式 通孔安装
应用等级 商业级
零件状态 在售
包装方式 散装

OPV300厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPV300数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 激光二极管 TT ELECTRONICS OPV300 OPV300数据手册

OPV300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 135.7931
5+ ¥ 121.6706
10+ ¥ 119.4979
50+ ¥ 117.3252
100+ ¥ 117.3252
250+ ¥ 117.3252
库存: 56
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 135.79
