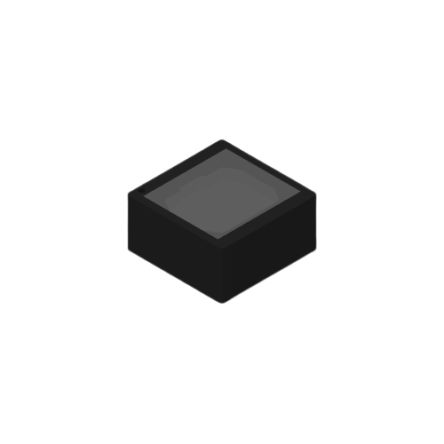

159353940A6300

产品分类: 激光二极管
厂牌: WURTH
产品描述: Wurth Elektronik 950nm激光二极管, VCSEL, 6600mW
供应商型号: 159353940A6300
供应商: 国内现货
标准整包数: 1
WURTH 激光二极管 159353940A6300

159353940A6300概述


    产品简介


    WL-VCSL垂直腔面发射激光(Vertical Cavity Surface Emitting Laser)是一种红外发光二极管(IR LED),适用于广泛的通用电子产品。这种电子元器件设计用于满足一般电子设备的需求,并且能够在较为恶劣的环境下正常工作。它被广泛应用于诸如汽车控制、列车控制、船舶控制等领域,但必须事先获得制造商的书面批准才能用于此类安全关键型应用。

    技术参数


    - 尺寸规格:详细尺寸见下图(单位为毫米,含公差)
    - 0.94 ± 0.1
    - 1.96 ± 0.1
    - 0.4 ± 0.1
    - 3.3 ± 0.1
    - 3.5 ± 0.1
    - 1.77 ± 0.1
    - 3.5 ± 0.1
    - 端子标记:2.7 ± 0.1
    - 标度:7:1
    - 推荐焊盘图案:1.2, 3.3, 2.2, 0.4 (单位为毫米)
    - 绝对最大额定值:在25°C的环境温度下,峰值正向电流可达5000mA,连续正向电流可达3000mA,最高功耗为6600mW。
    - 光学特性:
    - 芯片技术:AlGaAs
    - 发射颜色:红外
    - 镜头类型:扩散
    - 塑料外壳颜色:黑色
    - 相对强度曲线:见相关图表
    - 热特性:见相关图表

    产品特点和优势


    1. 高能效:WL-VCSL在3000mA时的能量转换效率达到31%,表明它能够有效地将输入电能转化为光能输出。
    2. 高强度红外光输出:能提供强大的红外光,适合需要远距离检测的应用。
    3. 宽工作温度范围:可以在-20°C到+85°C的温度范围内稳定工作。
    4. 良好的机械稳定性:具有一定的抗冲击能力,确保长时间运行下的可靠性。
    5. 符合RoHS和REACH标准:环保材料,符合欧盟法规要求。

    应用案例和使用建议


    WL-VCSL红外发光二极管广泛应用于各类安全监控系统中,如自动门禁控制系统、车辆防盗系统等。为了确保最佳性能,建议使用制造商提供的推荐焊接模式进行安装。此外,在生产过程中使用清洗剂可能会损坏产品特性,因此在清洁阶段应尽量避免使用刷子。

    兼容性和支持


    WL-VCSL与其他标准电路板组件兼容,适用于标准焊接流程。供应商Würth Elektronik eiSos GmbH & Co. KG提供了详尽的技术文档和支持服务,帮助用户更好地理解和利用该产品。

    常见问题与解决方案


    - 问题:长时间暴露于极高温度下可能导致产品失效。
    - 解决方案:遵循推荐的焊接和储存条件,避免过热现象发生。
    - 问题:不正确的清洁方式可能影响产品的使用寿命。
    - 解决方案:避免使用刷子和其他可能造成物理损伤的清洁工具,选用温和的清洗剂并按照制造商指南操作。

    总结和推荐


    综上所述,WL-VCSL是一款性能优异、用途广泛的红外发光二极管,特别适合于需要高性能、可靠性和环境适应性的应用场合。对于需要远距离、高强度红外光输出的应用来说,这款产品无疑是理想的选择。因此,强烈推荐在合适的应用场景中采用此款产品。

159353940A6300参数

参数
额定电流 -
波长 940nm
额定功率 -
输入电压 -
通用封装 1414
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

159353940A6300厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

159353940A6300数据手册

厂牌 PDF简要描述 下载
WURTH 激光二极管 WURTH 159353940A6300 159353940A6300数据手册

159353940A6300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 185.1784
25+ ¥ 179.6185
50+ ¥ 174.2263
100+ ¥ 169.0132
250+ ¥ 163.9343
500+ ¥ 144.3447
库存: 520
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 185.17
