OP140A

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 935nm 40° 1.6V 20mA 圆形 红色 通孔安装
供应商型号: 1497862
供应商: 海外现货
标准整包数: 1

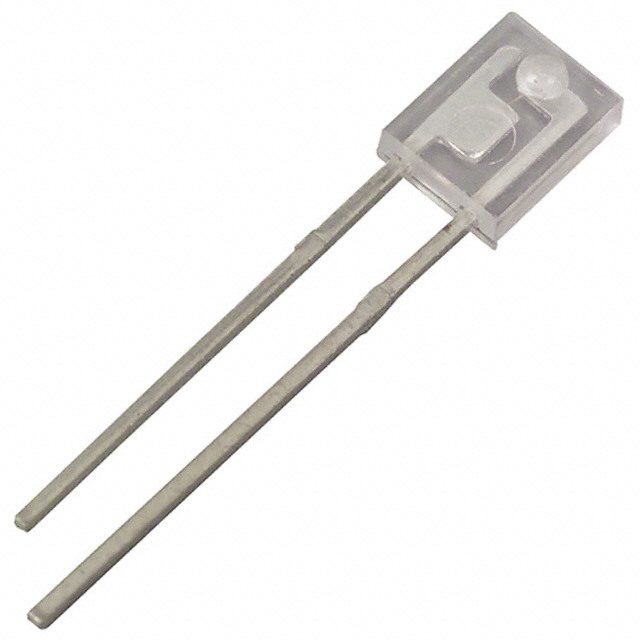

TT ELECTRONICS 发光二极管 OP140A

OP140A概述

    电子元器件产品技术手册:OP140和OP145系列红外发光二极管



    产品简介



    OP140和OP145系列是由TT Electronics推出的高亮度红外发光二极管(IR LED)。这些器件适用于印刷电路板(PCB)安装的槽式开关或简单安装的PCB中断器。其设计旨在提供紧凑且高效的空间应用解决方案。这些红外发光二极管是OP550系列光敏晶体管和OP560系列光达林顿晶体管的理想匹配选择。


    技术参数



    以下是OP140和OP145系列的技术规格:

    | 参数 | 规格 |
    |--------------------------|------------------------|
    | 峰值波长 | 935纳米 |
    | 封装类型 | 凸面透镜 |
    | 总发射角 | ≥40度 |
    | 额定电流 | 20毫安 |
    | 反向电压 | 2伏 |
    | 持续正向电流 | 50毫安 |
    | 峰值正向电流 | 3安 |
    | 功耗 | 100毫瓦 |
    | 储存及操作温度范围 | -40°C 至 +100°C |
    | 发射角度半功率点 | 40度 |


    产品特点和优势



    OP140和OP145系列具有以下特点和优势:
    - 采用IR透射塑料封装,适用于空间受限的应用。
    - 侧视封装设计,提高了在狭小空间内的灵活性。
    - 机械和光谱上与其他OPTEK产品兼容,简化了系统集成。
    - 宽广的辐射图案,确保了广泛的覆盖范围。


    应用案例和使用建议



    OP140和OP145系列适用于多种应用场合,包括:
    - 空间受限的应用。
    - PCB安装槽式开关。
    - PCB中断器。

    建议在设计过程中参考《应用说明208》和《应用说明210》,以获取更多设计信息和可靠性数据。


    兼容性和支持



    这些红外发光二极管可与OP550系列光敏晶体管和OP560系列光达林顿晶体管实现良好的机械和光谱匹配。制造商提供了详细的技术支持和维护服务,以确保用户能够顺利集成和使用这些产品。


    常见问题与解决方案



    根据技术手册中的常见问题和解决方案,以下是一些可能遇到的问题及其解决方法:
    - 反向电压过高导致损坏:请确保不超过规定的最大反向电压(2伏)。
    - 输出功率不稳定:检查连接线路和电源,确保输入电流稳定。
    - 红外辐射不足:检查周围环境光和光学路径是否有遮挡物。


    总结和推荐



    综上所述,OP140和OP145系列红外发光二极管具备出色的性能和广泛的应用场景。其高精度和稳定性使其成为空间受限应用的理想选择。对于需要紧凑而高效红外光源的设计者,强烈推荐使用这款产品。

    ---

    通过上述详细的分析和总结,可以看出OP140和OP145系列红外发光二极管具备优秀的品质和性能,是众多应用领域的理想选择。希望这篇技术手册能为您的设计和应用提供有价值的参考信息。

OP140A参数

参数
波长 935nm
测试电流 20mA
显示颜色 红色
视角 40°
透镜类型 -
Vf-正向电压 1.6V
透镜形状 圆形
4.57mm(Max)
2.54mm(Max)
5.84mm(Max)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OP140A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP140A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP140A OP140A数据手册

OP140A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.3869
10+ ¥ 7.3669
25+ ¥ 7.0835
50+ ¥ 6.8002
100+ ¥ 6.2335
500+ ¥ 6.2335
库存: 1287
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.38
