OVLLB8C7

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 470nm 85° 3.4V 20mA 圆形,带平顶 透明 无色,蓝色 标准安装,通孔安装 5mm*5mm*6.8mm
供应商型号: N-OVLLB8C7
供应商: 云汉优选
标准整包数: 1

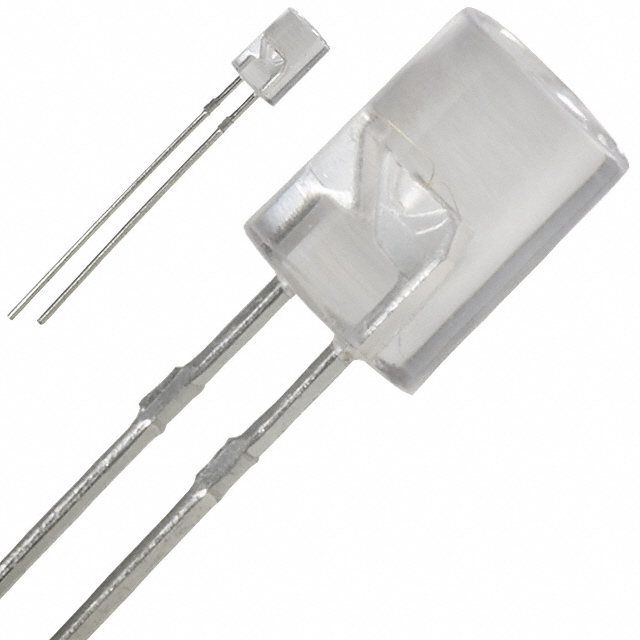

TT ELECTRONICS 发光二极管 OVLLB8C7

OVLLB8C7概述

    # Cylindrical High-Intensity LED (5 mm) - OVLLx8C7 系列技术手册

    产品简介


    TT Electronics 发布的 OVLLx8C7 系列高亮度圆柱形 LED,专为需要宽角度均匀光输出的标牌和照明应用而设计。这些器件结合了高亮度 LED 和独特的扁顶 T-1¾ 封装,可提供高亮度及宽空间辐射模式。该系列适用于各种应用,如通道字母及其他标志的背光、装饰性室内和室外建筑照明点缀,以及工业和消费指示器。

    技术参数


    绝对最大额定值
    - 存储温度范围:-40°C 至 +100°C
    - 工作温度范围:-40°C 至 +100°C
    - 反向电压:5 V
    - 连续正向电流(蓝绿):25 mA
    - 连续正向电流(红黄):50 mA
    - 峰值正向电流(10% 占空比,1 KHz):100 mA
    - 功率耗散(蓝绿):100 mW
    - 功率耗散(红黄):120 mW
    - 引脚焊接温度(环氧树脂灯泡底部 4 mm 处):260°C / 5 秒
    - LED 结温:125°C
    - 静电放电分类(JEDEC-JESD22-A114F):1C 类
    电气规格
    | 符号 | 参数 | 颜色 | 最小值 | 典型值 | 最大值 | 单位 |

    | Iv | 发光强度 | 蓝 | 295 | 440 mcd |
    绿 | 1135 | 2400 mcd |
    红 | 580 | 900 mcd |
    黄 | 580 | 980 mcd |
    | VF | 正向电压 | 蓝、绿 3.2 | 4.0 | V |
    红、黄 2.0 | 2.4 | V |
    | IR | 反向电流 | 蓝、绿 10 | μA |
    红、黄 10 | μA |
    | λD | 主波长 | 蓝 | 460 | 470 | 475 | nm |
    绿 | 519 | 525 | 531 | nm |
    红 | 620 | 623 | 630 | nm |
    黄 | 585 | 589 | 595 | nm |
    | 2Θ½H-H | 50% 功率角 | 蓝、绿 85 | deg |
    红、黄 100 | deg |
    电气特性
    TA = 25°C 除非另有说明

    产品特点和优势


    - 宽视角:适用于多种应用场合,如室内和室外标牌及照明。
    - 高亮度指示器:提供高亮度光输出,适合于需要强光显示的应用。
    - 标准引脚间距:方便安装和集成。
    - 独特的透镜形状:适用于多种灵活应用。

    应用案例和使用建议


    应用场景
    - 通道字母和其他标牌的背光
    - 装饰性室内和室外建筑照明点缀
    - 工业和消费指示器
    使用建议
    1. 在安装时确保 LED 的正负极正确连接,以避免反向电流损坏。
    2. 使用时应注意避免直视光源,以免损伤眼睛。
    3. 安装位置应考虑环境温度影响,保证正常工作。

    兼容性和支持


    - 该产品具有标准引脚间距,易于与其他电子元件兼容。
    - TT Electronics 提供详尽的技术支持和售后服务,帮助客户解决各种技术问题。

    常见问题与解决方案


    1. Q: 如何避免 LED 损坏?
    - A: 确保正确的电压和电流输入,遵循产品手册中的绝对最大额定值,防止过载。
    2. Q: LED 不亮怎么办?
    - A: 检查接线是否正确,确保没有短路或断路情况发生。确认供电电压符合要求。
    3. Q: 为什么 LED 发出的光线颜色不均匀?
    - A: 检查安装位置是否有遮挡物,或者光线照射角度是否合适。此外,不同波长的 LED 可能会有一定的颜色偏差,这是正常现象。

    总结和推荐


    OVLLx8C7 系列高亮度圆柱形 LED 以其出色的光效、宽视角和高亮度等特点,在标牌和照明应用中表现出色。其标准引脚设计和灵活的透镜形状使其易于安装和集成。总的来说,该产品是高质量和可靠性的代表,强烈推荐用于需要高亮度和宽视角的照明应用中。

OVLLB8C7参数

参数
透镜形状 圆形,带平顶
波长 470nm
测试电流 20mA
显示颜色 无色,蓝色
视角 85°
透镜类型 透明
Vf-正向电压 3.4V
长*宽*高 5mm*5mm*6.8mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

OVLLB8C7厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OVLLB8C7数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OVLLB8C7 OVLLB8C7数据手册

OVLLB8C7封装设计

查看详情并下载
Symbol
Footprint
3D Model
