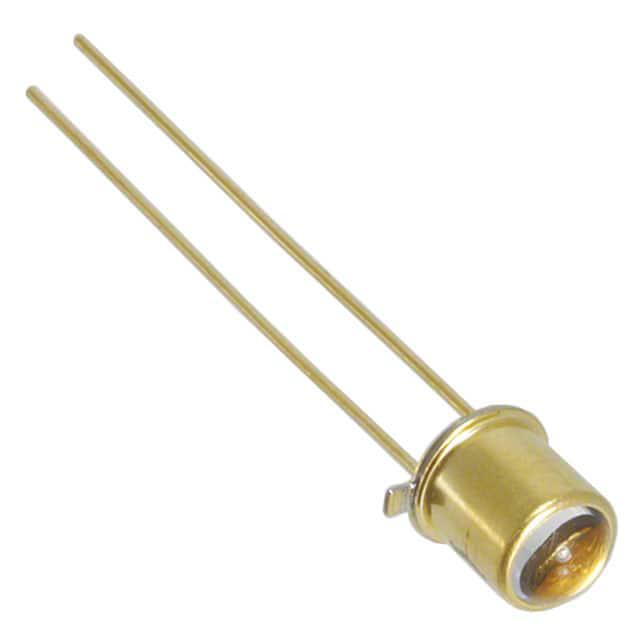

OP232

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 890nm 18° 2V 圆顶 红色 TO-206-AB 通孔安装,顶部安装 4.645mm*4.645mm*4.645mm
供应商型号: OP232
供应商: 期货订购
标准整包数: 1
TT ELECTRONICS 发光二极管 OP232

OP232概述

    Hermetic Infrared Emitting Diode: OP230 Series

    1. 产品简介


    Hermetic Infrared Emitting Diodes(红外发光二极管)是电子元器件中的一种,广泛应用于需要精确光控制的环境中。OP230系列包括多个型号如OP231、OP232、OP233、OP234和OP235,每个设备都是由镓铝砷化物(GaAIAs)制成的红外发光二极管,封装在金属TO-46外壳中。这种材料提供了比传统镓砷化物更高的辐射输出。OP231至OP235系列设计用于狭窄角度应用,而OP231W至OP235W系列则提供宽广的角度覆盖。

    2. 技术参数


    - 峰值波长:850 nm 或 890 nm
    - 输出功率:范围从1.5 mW/cm²到6.0 mW/cm²
    - 总光束角:狭窄型号为18°,宽广型号为50°
    - 工作电流:最大连续正向电流为100 mA
    - 绝对最大额定值:存储温度范围为-65°C至+150°C,工作温度范围为-65°C至+125°C,反向电压为2.0 V,峰值正向电流为10.0 A
    - 电气特性:正向电压通常为2.0 V,正向电流下的峰值波长分别为850 nm 和 890 nm

    3. 产品特点和优势


    - 光束控制:提供狭窄和宽广的光束角度选择,便于灵活设计。
    - 增强的工作温度范围:能够在极端温度环境下正常工作。
    - 封装:采用密封的金属TO-46封装,确保高度可靠性。
    - 光谱匹配:与OP800、OP593和OP598系列光电晶体管机械和光谱匹配。

    4. 应用案例和使用建议


    - 非接触反射式物体传感器:可用于生产线自动化、机器安全等场合。
    - 装配线自动化:适用于识别运动物体或检测物体位置。
    - 门传感器:可用于检测门的开关状态。
    - 端点传感器:用于检测机器的极限位置。
    使用建议:为了优化系统性能,建议仔细调整光束角以适应特定应用的需求,例如,在窄角情况下使用OP231至OP235,在宽角情况下使用OP231W至OP235W。

    5. 兼容性和支持


    - 兼容性:OP230系列与OP800、OP593、OP598等光电晶体管机械和光谱匹配,易于集成到现有系统中。
    - 定制服务:可提供定制电气、线缆和连接器服务,具体请联系当地代表或OPTEK获取更多信息。

    6. 常见问题与解决方案


    - 问题一:频繁烧毁。解决办法:检查电流是否超过最大额定值,确保良好的散热。
    - 问题二:光强度不一致。解决办法:检查光路是否有遮挡,确保光源与接收器之间没有干扰。

    7. 总结和推荐


    综上所述,OP230系列红外发光二极管以其高可靠性和广泛的适用性成为市场上的一款优秀产品。特别是在严苛环境下,其增强的温度范围和光束角度选择使其具备显著的竞争优势。鉴于其优秀的性能和广泛的应用场景,强烈推荐将其用于需要精准光控制的各种工业和自动化系统中。

OP232参数

参数
显示颜色 红色
视角 18°
透镜类型 -
Vf-正向电压 2V
透镜形状 圆顶
波长 890nm
测试电流 -
长*宽*高 4.645mm*4.645mm*4.645mm
通用封装 TO-206-AB
安装方式 通孔安装,顶部安装
零件状态 在售
包装方式 散装

OP232厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP232数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP232 OP232数据手册

OP232封装设计

查看详情并下载
Symbol
Footprint
3D Model
