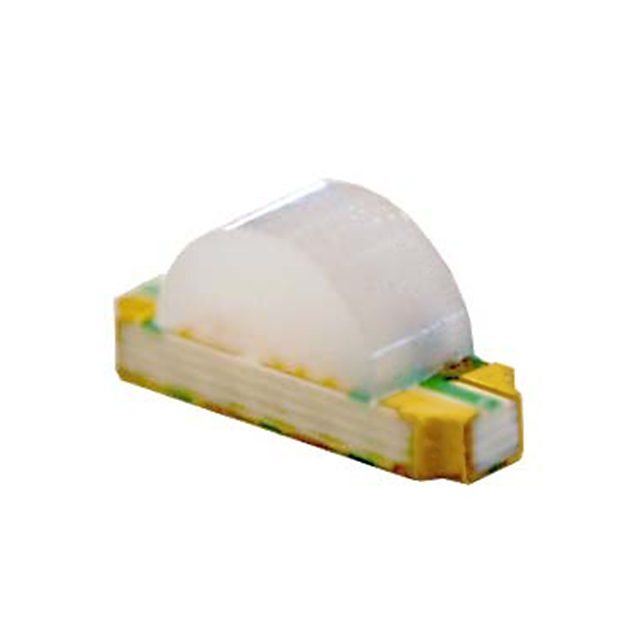

OVSRRGBCC3TM

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 625nm(红色),530nm(绿色),475nm(蓝色) 150° 2V,3.3V,3.3V 20mA Red,20mA Green,20mA Blue 带圆顶,矩形 扩散 白色,红,红色,绿,绿色,蓝,蓝色 1204 贴片安装 3.2mm*1mm*1.5mm
供应商型号: TS-OVSRRGBCC3TM
供应商: 海外现货
标准整包数: 1500
TT ELECTRONICS 发光二极管 OVSRRGBCC3TM

OVSRRGBCC3TM概述

    # 产品概述:OVSRRGBCC3/OVSRRGBCC3TM全彩1204 SMD

    产品简介


    OVSRRGBCC3 和 OVSRRGBCC3TM 是来自 TT Electronics 的一款紧凑型全彩(RGB)LED 元件,封装为 1204 SMD,具有 150 度的视角。这款器件采用微型表面贴装封装,支持顶部发射或侧面发射(直角)安装。由于其小型化设计,它可以应用于空间紧凑的应用场合,如手持设备,同时适用于汽车仪表盘和开关背光照明以及电信设备的背光。

    技术参数


    - 颜色: 红色、绿色、蓝色
    - 发光强度:
    - 红色: 105 mcd (最小) 至 150 mcd (典型) 至 200 mcd (最大)
    - 绿色: 330 mcd (典型)
    - 蓝色: 200 mcd (典型)
    - 视角:
    - 红色: 140 度至 160 度
    - 绿色: 140 度至 160 度
    - 蓝色: 140 度至 160 度
    - 电压:
    - 正向电压: 红色 1.8V 至 2.4V,绿色 3.0V 至 3.6V,蓝色 3.0V 至 3.6V
    - 反向电流: 50 μA (绿色)
    - 电流:
    - 连续正向电流: 红色 30 mA,绿色 20 mA
    - 峰值正向电流 (10% 占空比,10ms 脉冲宽度): 红色 100 mA,绿色 80 mA
    - 功率耗散: 72 mW
    - 反向电压: 5 V
    - 操作温度范围: -40°C 至 +85°C
    - 储存温度范围: -55°C 至 +100°C
    - 静电放电分类 (HBM): ±2000 V
    - 湿敏等级 (IPC/JEDEC J-STD-020C): 3 级,168 小时

    产品特点和优势


    - 多色显示: 支持红色、绿色、蓝色三色显示,提供了丰富的色彩选择。
    - 灵活安装: 可以作为顶部发射或侧面发射器件使用,增加了设计灵活性。
    - 自动化兼容性: 适合自动贴装设备,提高了生产效率。
    - 耐焊接性: 可以兼容红外回流焊和蒸汽相回流焊过程,确保了良好的焊接质量。
    - 小型化设计: 适用于高密度装配和小型化应用场合。

    应用案例和使用建议


    应用案例
    - 汽车仪表盘背光照明: 为驾驶员提供清晰的视觉反馈。
    - 电信设备背光照明: 如电话和传真机,提高设备的整体美观度。
    使用建议
    - 散热管理: 确保良好的热管理和散热路径,避免过热影响元件性能。
    - 防静电措施: 在组装过程中采取适当的防静电措施,以防止损坏元件。
    - 正确安装: 按照推荐的焊料轮廓进行焊接,避免过度加热导致电气和光学失效。

    兼容性和支持


    - 兼容性: 具有良好的自动化兼容性,可与主流的自动化生产设备配合使用。
    - 支持: 供应商提供详细的可靠性测试报告和维护指南,确保长期使用中的性能稳定性。

    常见问题与解决方案


    1. 问题: 长时间直视 LED 导致眼睛不适。
    - 解决方法: 不要直接用裸眼长时间注视 LED,佩戴护目镜或间接观察。
    2. 问题: 元件损坏。
    - 解决方法: 确保在规定的温度范围内存储和操作,使用正确的焊接工艺和防静电措施。
    3. 问题: 发光强度不足。
    - 解决方法: 检查接线是否正确,确保电流和电压符合技术参数要求。

    总结和推荐


    OVSRRGBCC3/OVSRRGBCC3TM 全彩 1204 SMD LED 是一个多功能且可靠的产品,特别适用于需要高度集成和丰富色彩显示的应用场合。其紧凑的设计和多色显示能力使其在多种行业中有广泛的应用前景。我们强烈推荐此产品用于需要高性能全彩 LED 的场合,特别是在汽车和电信领域。

OVSRRGBCC3TM参数

参数
显示颜色 白色,红,红色,绿,绿色,蓝,蓝色
视角 150°
透镜类型 扩散
Vf-正向电压 2V,3.3V,3.3V
透镜形状 带圆顶,矩形
波长 625nm(红色),530nm(绿色),475nm(蓝色)
测试电流 20mA Red,20mA Green,20mA Blue
长*宽*高 3.2mm*1mm*1.5mm
通用封装 1204
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OVSRRGBCC3TM厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OVSRRGBCC3TM数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OVSRRGBCC3TM OVSRRGBCC3TM数据手册

OVSRRGBCC3TM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.5771 ¥ 4.905
3000+ $ 0.5417 ¥ 4.6045
6000+ $ 0.5176 ¥ 4.3993
7500+ $ 0.5073 ¥ 4.3121
10500+ $ 0.497 ¥ 4.2248
15000+ $ 0.4845 ¥ 4.1183
库存: 19500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 7357.5
