OP233W

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 890nm 50° 2V 平的 红色 TO-206-AB 通孔安装 3.94mm*3.94mm*3.94mm
供应商型号: 828-OP233W
供应商: Mouser
标准整包数: 1

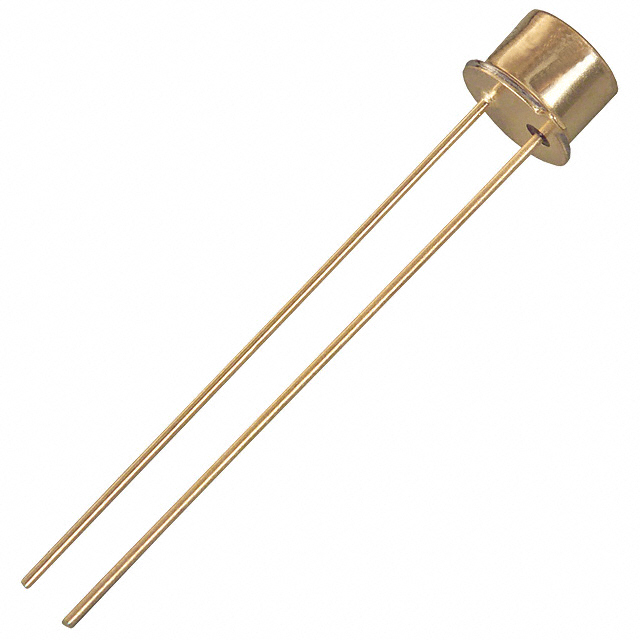

TT ELECTRONICS 发光二极管 OP233W

OP233W概述

    # Hermetic Infrared Emitting Diode OP230 Series

    产品简介


    Hermetic Infrared Emitting Diode (HED) 是由TT Electronics推出的红外发光二极管系列。这些器件基于镓铝砷化物(GaAlAs)材料,具备高辐射输出和宽广的工作温度范围。该系列产品主要包括OP231、OP232、OP233、OP234 和 OP235 等型号,其中OP231W已列为淘汰产品。HED广泛应用于非接触式反射物体传感器、装配线自动化、机器安全和端点行程传感器等领域。

    技术参数


    基本技术规格
    - 峰值波长: 890 nm (OP231, OP232, OP233) 和 850 nm (OP234, OP235)
    - 输出功率: 1.5 至 6.0 mW/cm² (根据型号不同)
    - 总光束角度: 18° (窄束角) 和 50° (宽束角)
    电气特性
    - 最大反向电压: 2.0 V
    - 连续正向电流: 100 mA
    - 峰值正向电流: 10.0 A
    - 功耗: 200 mW
    - 正向电压 (VF): 2.0 V (IF = 100 mA)
    - 反向电流 (IR): 100 μA (VR = 2.0 V)
    工作环境
    - 存储温度范围: -65°C 至 +150°C
    - 工作温度范围: -65°C 至 +125°C

    产品特点和优势


    - 增强的温度范围: 适用于极端工作环境。
    - TO-46 密封外壳: 防尘防水,适合工业应用。
    - 光学模式选择: 提供聚焦和非聚焦光模式,适应多种应用场景。
    - 机械和光谱匹配: 与Optek其他设备高度兼容。

    应用案例和使用建议


    应用案例
    - 非接触式反射物体传感器: 在需要精确检测位置的应用中表现优异。
    - 装配线自动化: 广泛用于工业自动化生产线,提高生产效率。
    - 机房安全: 作为门禁传感器确保机房安全。
    使用建议
    - 温度管理: 确保在高温环境下工作的系统提供良好的散热措施,以避免超过设备的最大工作温度。
    - 安装方向: 根据应用需求选择窄束或宽束模式,以确保最佳检测效果。

    兼容性和支持


    - 兼容性: OP23x系列与OP800、OP598等系列传感器机械和光谱匹配,便于系统集成。
    - 技术支持: 联系当地代表或OPTEK获取更多定制电气、线缆和连接器的信息。

    常见问题与解决方案


    1. 反向电压保护不足
    - 解决方法: 确保电路设计中有适当的反向电压保护措施。
    2. 功耗过高导致热失控
    - 解决方法: 使用散热片或其他散热装置,降低功耗并保持设备在安全温度范围内运行。
    3. 正向电流不稳定
    - 解决方法: 检查电源供应稳定性,并确保负载符合制造商建议的规格。

    总结和推荐


    Hermetic Infrared Emitting Diode OP230系列展示了卓越的性能和广泛应用的潜力。由于其耐温范围广、光学模式多样及高可靠性等特点,非常适合工业自动化、机器安全等领域。尽管OP231W已被列为淘汰产品,但其余型号仍然非常具有市场竞争力。因此,强烈推荐这一系列的产品用于需要稳定且高性能红外发射的应用场合。

OP233W参数

参数
波长 890nm
测试电流 -
显示颜色 红色
视角 50°
透镜类型 -
Vf-正向电压 2V
透镜形状 平的
长*宽*高 3.94mm*3.94mm*3.94mm
通用封装 TO-206-AB
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP233W厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP233W数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP233W OP233W数据手册

OP233W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.117 ¥ 34.7886
100+ $ 3.6504 ¥ 30.8459
250+ $ 3.5208 ¥ 29.7508
库存: 1406
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.78
