首页  >  产品百科  >  OPF2412T

OPF2412T

产品分类: 光纤收发器
厂牌: TT ELECTRONICS
产品描述: 850nm 4.75V 5.25V 多模 5MBd ST DIP-8 通孔安装
供应商型号: 1678666
供应商: element14
标准整包数: 1

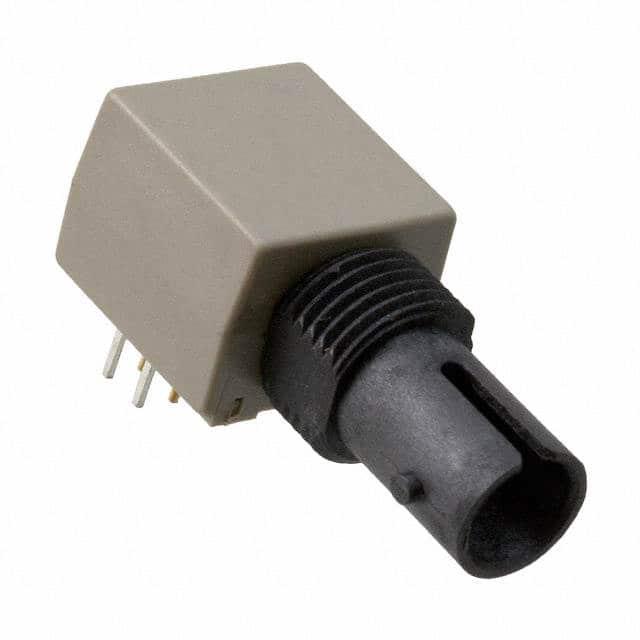

TT ELECTRONICS 光纤收发器 OPF2412T

OPF2412T概述

    光纤接收器产品技术手册解析

    产品简介


    产品名称: OPF2412, OPF2412T
    产品类型: 数字输出光纤接收器
    主要功能: 这款光纤接收器具备低功耗的特点,能够支持最高达5 Mbps的数据传输速率。它具有光透镜系统,确保在所有光纤尺寸下响应一致,特别适合用于直径小至50/125微米的光纤上。内部集成有光电集成电路(IC),包含光探测器和直流放大器,以及一个开路集电极输出肖特基晶体管,使得该接收器可以与TTL和CMOS逻辑电路兼容。
    应用领域:
    - 工业以太网设备
    - 铜缆到光纤媒体转换器
    - 系统内光纤链接
    - 视频监控系统

    技术参数


    电气特性:
    - 数据传输率:最高5 Mbps
    - 波长:850 nm
    - 供电电压:+5 V
    - 输出电流:最高25 mA
    - 传播延迟时间(低到高):65 ns
    - 传播延迟时间(高到低):49 ns
    绝对最大额定值:
    - 存储温度范围:-55°C 至 +85°C
    - 工作温度范围:-40°C 至 +85°C
    - 引脚焊接温度:260°C (持续不超过5秒)
    - 开漏输出功率消耗:40 mW
    - 高电平输出电流:5 至 250 µA
    - 低电平输出电压:0.4 V 至 0.5 V
    接口标准:
    - 输出电压:-0.5 V 至 18.0 V
    - 配合ST®风格端口

    产品特点和优势


    OPF2412系列作为低成本数字输出光纤接收器,在工业以太网设备、铜缆到光纤媒体转换等领域中展现出极大的潜力。其内置光电集成电路不仅简化了设计,还显著提升了产品的可靠性。此外,850纳米的波长使其非常适合应用于多种场合。尤其值得注意的是,此系列产品的宽温度范围(-40°C 至 +85°C)使它们能够在极端环境下稳定工作。

    应用案例和使用建议


    在工业以太网设备中,OPF2412可以有效地连接不同类型的网络介质,实现高效的通信;而在视频监控系统中,它则能提供稳定的信号传输,确保画面质量。为提高性能稳定性,建议在VCC引脚与GND之间连接一个0.1μF的陶瓷旁路电容。另外,在选择接插件时,根据不同的安装需求,可以选择带有螺纹(“T”后缀)或非螺纹版本的OPF2412T。

    兼容性和支持


    该光纤接收器采用ST®风格端口,确保了与市场上大多数标准光纤组件的良好兼容性。TT Electronics提供了详尽的技术文档和支持服务,以帮助客户顺利进行产品开发和部署。

    常见问题与解决方案


    - 问题: 设备在高温环境下工作不稳定
    解决方案: 确认所选产品型号适用于高温工作环境,具体参考其绝对最大额定值中的存储温度范围和工作温度范围。若超出范围,则需采取散热措施或更换更适合的产品。
    - 问题: 信号传输距离受限
    解决方案: 检查光纤质量和传输路径上的损耗,适当增加光源强度或减少线路长度。同时,确保使用正确的接插件类型并正确安装。

    总结和推荐


    综上所述,OPF2412系列光纤接收器以其卓越的性能和广泛的适用性成为众多工业应用的理想选择。无论是工业自动化还是视频监控系统,其紧凑的设计、高效的数据处理能力和优良的环境适应性都为其赢得了高度评价。对于寻求稳定可靠光纤解决方案的应用场合,强烈推荐使用OPF2412系列光纤接收器。

OPF2412T参数

参数
波长 850nm
连接类型 ST
最大传输距离 -
最大工作供电电压 5.25V
最小工作供电电压 4.75V
数据传输速率 5MBd
光纤类型 多模
通用封装 DIP-8
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

OPF2412T厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPF2412T数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光纤收发器 TT ELECTRONICS OPF2412T OPF2412T数据手册

OPF2412T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 228.87
5+ ¥ 200.26
10+ ¥ 165.94
50+ ¥ 148.77
100+ ¥ 137.33
250+ ¥ 128.17
库存: 33
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 228.87
