首页  >  产品百科  >  HM72E-061R0LFTR13

HM72E-061R0LFTR13

产品分类: 贴片电感
厂牌: TT ELECTRONICS
产品描述: 100KHz 15A 10.3A 1μH 10mΩ ±20% 2-SMD 贴片安装 7.23mm*6.8mm*3mm
供应商型号: N-HM72E-061R0LFTR13
供应商: 云汉优选
标准整包数: 1

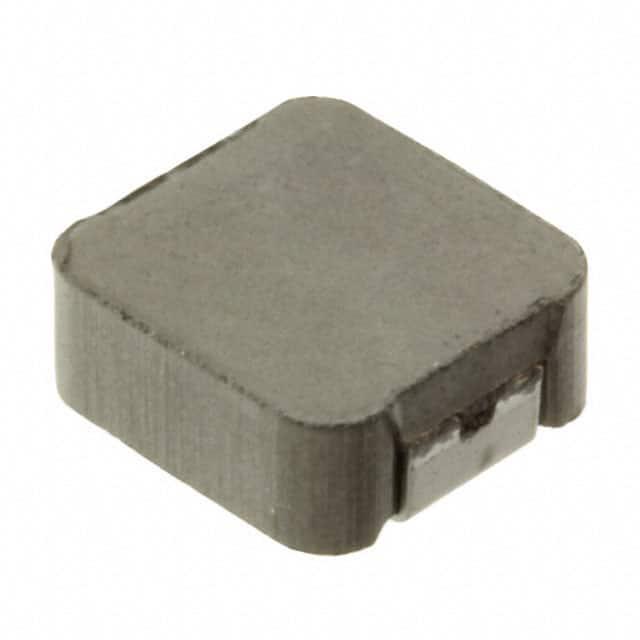

TT ELECTRONICS 贴片电感 HM72E-061R0LFTR13

HM72E-061R0LFTR13概述

    高效能表面贴装电感器:HM72E-06

    产品简介


    HM72E-06型高功率高性能封装表面贴装电感器是由TT Electronics生产的一款用于多种应用场景的电感器。此系列产品提供了从0.10μH到33.0μH的不同电感值,非常适合应用于高频电路设计中。该电感器广泛适用于开关电源、滤波器、EMI抑制等场景,为设计者提供灵活的选择,以满足不同应用需求。

    技术参数


    - 工作温度范围:-40°C至+155°C
    - 最高温升:50°C
    - 最大操作频率:3MHz
    - 温度:25°C时的

    技术参数


    | 型号 | 电感值(μH) ±20% | 加热电流(Adc) | 饱和电流(Adc) | 直流电阻(mΩ) |

    | HM72E-06R10LF | 0.10 | 26.2 | 45.0 | 1.5 |
    | HM72E-06R20LF | 0.20 | 20.3 | 34.0 | 2.5 |
    | HM72E-06R33LF | 0.33 | 18.0 | 22.0 | 3.2 |
    | HM72E-06R47LF | 0.47 | 16.1 | 19.0 | 4.0 |
    | HM72E-06R68LF | 0.68 | 14.4 | 16.5 | 5.0 |
    | HM72E-061R0LF | 1.00 | 10.3 | 15.0 | 9.0 |
    | HM72E-061R5LF | 1.50 | 8.4 | 10.0 | 13.0 |
    | HM72E-062R2LF | 2.20 | 8.3 | 8.5 | 18.0 |
    | HM72E-063R3LF | 3.30 | 6.6 | 8.0 | 26.5 |
    | HM72E-064R7LF | 4.70 | 5.4 | 6.5 | 39.0 |
    | HM72E-06330LF | 33.0 | 1.8 | 2.5 | 302.0 |

    产品特点和优势


    HM72E-06系列电感器采用了先进的制造工艺,能够实现低直流电阻(DCR),同时保持高电流承载能力。这使得它们能够在高温环境下依然稳定运行,非常适合于高功率和高频的应用场合。此外,这些电感器具备卓越的温度稳定性,确保在各种环境条件下都能正常工作。

    应用案例和使用建议


    这些电感器特别适合于需要较高电流承载能力和良好温度稳定性的电路中,例如开关电源、滤波器和电磁干扰抑制电路。设计者可以考虑使用这些电感器来提升电源转换效率,并降低系统噪声水平。对于需要较大电流的应用场景,推荐选择具有更高饱和电流值的型号。此外,选择适当的电感值可以帮助优化电路设计,减少能量损失并提高整体系统性能。

    兼容性和支持


    HM72E-06系列电感器采用了标准的表面贴装工艺,可与各种PCB布局兼容。制造商TT Electronics提供详尽的技术文档和支持服务,以帮助客户顺利进行产品设计和集成。

    常见问题与解决方案


    1. 问题:如何确定最佳的电感值?
    - 解决办法:根据实际应用要求,选择能够提供所需电流承载能力和温度稳定性的电感值。可以通过参考数据手册中的图表来选择合适的型号。
    2. 问题:如何确保正确的焊接温度?
    - 解决办法:遵循制造商提供的焊接指南,确保焊接温度符合规范,避免过高的温度导致损坏。
    3. 问题:如何判断电感器是否达到饱和状态?
    - 解决办法:通过测量电感器的实际电感值变化情况,当电感值下降超过20%时,即表明已接近或达到饱和状态。

    总结和推荐


    综上所述,HM72E-06系列电感器凭借其出色的电气特性和温度稳定性,在高功率和高频应用中表现出色。无论是在电源管理还是信号过滤方面,它们都展示了强大的性能和可靠性。因此,强烈推荐此系列产品用于需要高效能电感器的应用场景。

HM72E-061R0LFTR13参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 10mΩ
额定电流 10.3A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 15A
长*宽*高 7.23mm*6.8mm*3mm
通用封装 2-SMD
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HM72E-061R0LFTR13厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

HM72E-061R0LFTR13数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 贴片电感 TT ELECTRONICS HM72E-061R0LFTR13 HM72E-061R0LFTR13数据手册

HM72E-061R0LFTR13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.4028 ¥ 3.4238
700+ $ 0.3708 ¥ 3.1518
库存: 959
起订量: 300 增量: 1
交货地:
最小起订量为:300
合计: ¥ 1027.14
