OVLAW4CB7

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 45° 3.2V 20mA 圆形,带圆顶 透明 无色,白色 标准安装,通孔安装 3.05mm*3.05mm*5.2mm
供应商型号: N-OVLAW4CB7
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 发光二极管 OVLAW4CB7

OVLAW4CB7概述

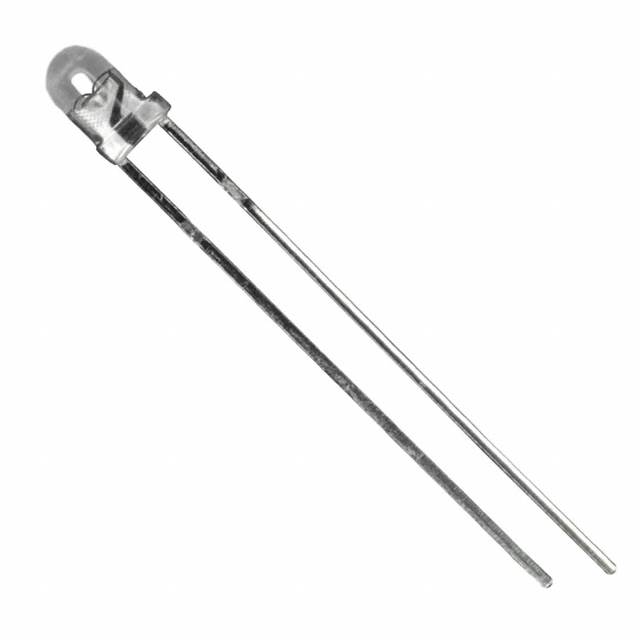

    高亮度白光LED灯(3毫米,40°视角)——OVLAW4CB7

    产品简介


    OVLAW4CB7 是TT Electronics公司推出的一款圆柱形高亮度LED灯,直径为3毫米,视角为40度。它专门设计用于提供宽角均匀的光输出,广泛应用于医疗、工业、消费电子、办公设备、白色家电和家庭电器、建筑内外照明、标识和数字信息显示以及汽车背光等领域。

    技术参数


    - 存储温度范围: -40°C 至 +100°C
    - 工作温度范围: -40°C 至 +100°C
    - 反向电压: 5 V
    - 最大功率耗散: 100 mW
    - 平均正向电流: 25 mA
    - 峰值正向电流(占空比=1/10,脉冲宽度=0.1ms): 100 mA
    - 正向电流与环境温度的关系: 每度摄氏度减少0.29 mA
    - LED结温: 125°C
    - 静电放电分类(JEDEC-JESD22-A114F): Class 1C
    - 焊接温度(最长5秒): 260°C
    电气特性
    - 符号: IV
    - 参数: 发光强度
    - 最小值: 4,360 mcd
    - 典型值: 6,200 mcd
    - 测试条件: IF = 20 mA
    - 符号: 2Θ½
    - 参数: 半功率角
    - 典型值: 40°
    - 测试条件: IF = 20 mA
    - 符号: VF
    - 参数: 正向电压
    - 测试条件: IF = 20 mA
    - 符号: IR
    - 参数: 反向电流
    - 测试条件: VR = 5 V
    - 符号: x
    - 参数: 色品坐标
    - 测试条件: IF = 20 mA
    - 符号: y
    - 参数: 色品坐标
    - 测试条件: IF = 20 mA

    产品特点和优势


    OVLAW4CB7的主要特点包括高亮度、通孔类型、透明透镜和高效能。由于其高亮度特性,这种LED灯非常适合需要大范围均匀光照的应用场景。此外,其高效率使得在功耗控制方面表现优秀,特别适用于电池供电的设备。

    应用案例和使用建议


    OVLAW4CB7可以广泛应用于多种场景:
    - 医疗设备:作为设备状态指示灯,提供清晰可见的状态反馈。
    - 工业设备:用于各种机器的运行状态监控,例如生产流水线的指示灯。
    - 家用电器:冰箱、洗衣机等白色家电内部及外部指示灯,提升产品美观性和功能性。
    - 汽车内饰和背光:为车内仪表盘提供照明,提升夜间驾驶体验。
    使用建议:
    - 在组装过程中要特别注意焊接温度,避免高温对LED造成损坏。
    - 焊接时,LED灯应尽量远离环氧树脂灯泡底部至少3毫米,以减少热冲击带来的应力。

    兼容性和支持


    OVLAW4CB7与其他电子元器件和设备具有良好的兼容性,但需要确保连接电路的额定电流和电压符合LED灯的要求。厂商提供了详细的使用说明和技术支持,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    - 问题1: 为何不能直接用眼睛直视未屏蔽的LED灯?
    - 解决办法: 直接注视高亮度LED灯可能导致视网膜损伤,因此应避免直接观看未屏蔽的LED灯。

    - 问题2: 如何防止焊接过程中LED灯受损?
    - 解决办法: 确保焊接温度不超过规定值,并采取适当的热管理措施,如使用合适的预热时间和冷却时间。

    总结和推荐


    OVLAW4CB7是一款优秀的高亮度白光LED灯,具有高发光强度、宽角均匀光照、高效率等优点。它在多种应用场合下表现出色,特别是在需要清晰可见指示和均匀光照的场景中。考虑到其优越的性能和广泛应用领域,我们强烈推荐此款LED灯给对LED光源有需求的专业用户和制造商。

OVLAW4CB7参数

参数
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 圆形,带圆顶
波长 -
测试电流 20mA
显示颜色 无色,白色
视角 45°
长*宽*高 3.05mm*3.05mm*5.2mm
安装方式 标准安装,通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

OVLAW4CB7厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OVLAW4CB7数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OVLAW4CB7 OVLAW4CB7数据手册

OVLAW4CB7封装设计

查看详情并下载
Symbol
Footprint
3D Model
