OVSRRGBCC3

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 625nm(红色),530nm(绿色),475nm(蓝色) 150° 2V,3.3V,3.3V 20mA Red,20mA Green,20mA Blue 带圆顶,矩形 扩散 白色,红,红色,绿,绿色,蓝,蓝色 1204 贴片安装 3.2mm*1.5mm*1mm
供应商型号: 10B-1678707-4
供应商: 国内现货
标准整包数: 1
TT ELECTRONICS 发光二极管 OVSRRGBCC3

OVSRRGBCC3概述


    产品简介

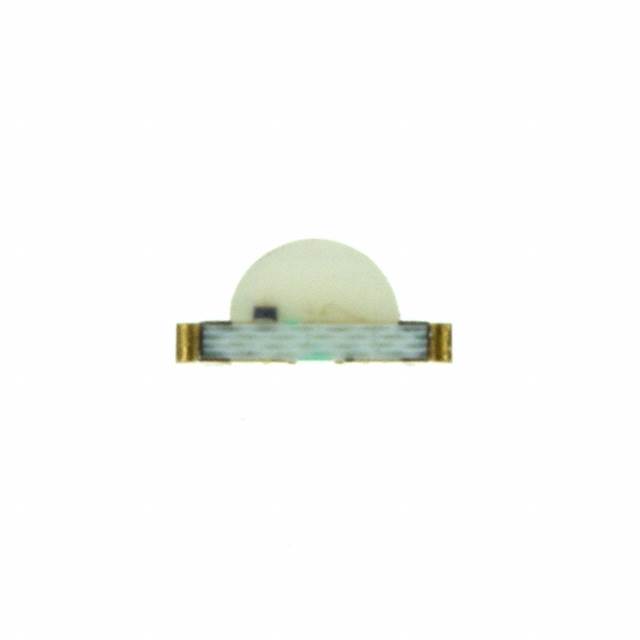

    全彩1204 SMD(150°视角)OVSRRGBCC3/OVSRRGBCC3TM
    TT Electronics的OVSRRGBCC3与OVSRRGBCC3TM是紧凑型全彩(RGB)LED,封装为小型表面贴装封装,具备150°视角。1204封装设计允许其作为顶发射或侧发射(直角)装置安装。这些器件可以在更小的板上实现更高的集成密度,特别适用于手持设备应用。
    应用领域:
    - 汽车仪表盘和开关背光照明
    - 电信设备(电话和传真机背光)

    技术参数


    - 颜色: 红色、绿色、蓝色
    - 发光强度(轴向方向):
    - 红色:60 mcd - 150 mcd
    - 绿色:210 mcd - 450 mcd
    - 蓝色:150 mcd - 250 mcd
    - 发光强度典型值:
    - 红色:105 mcd
    - 绿色:330 mcd
    - 蓝色:200 mcd
    - 2 Θ½视角:
    - 红色:150°
    - 绿色:150°
    - 蓝色:150°
    - 正向电压(IF=20 mA):
    - 红色:1.8 V - 2.4 V
    - 绿色:3.0 V - 3.6 V
    - 蓝色:3.0 V - 3.6 V
    - 峰值正向电流(10%占空比,10 ms脉宽):
    - 红色:100 mA
    - 绿色:80 mA
    - 反向电流(VR=5 V):
    - 绿色:50 μA

    产品特点和优势


    - 多功能性: 全彩RGB组合,能够实现多种颜色显示。
    - 灵活性: 支持顶部和侧面安装,适用性强。
    - 自动化兼容: 与自动放置设备兼容,提高生产效率。
    - 耐久性: 兼容红外和蒸汽相回流焊接工艺,增强可靠性和耐用性。

    应用案例和使用建议


    应用案例:
    - 汽车仪表盘背光: 在汽车内部环境中,这些LED可以用于仪表盘上的指示灯,提供清晰的视觉效果。
    - 电信设备: 这些LED可以用于电话和传真机上的背光,提高夜间可视性。
    使用建议:
    - 温度管理: 尽量避免在高温环境下长时间使用,以防止光衰减和电气性能下降。
    - 清洁维护: 使用异丙醇作为溶剂清洁,避免使用其他可能损坏外壳和树脂的溶剂。

    兼容性和支持


    - 兼容性: 该产品与自动放置设备兼容,方便生产和组装。
    - 支持: 厂商提供了详细的电气规格和可靠性测试数据,确保产品质量和长期可靠性。

    常见问题与解决方案


    - 问题: LED直接照射眼睛会伤害视网膜。
    - 解决方法: 不要直接用裸眼观看LED,特别是在高强度下使用时。
    - 问题: 温度变化导致性能变化。
    - 解决方法: 尽量保持使用环境的稳定温度,避免极端温差。

    总结和推荐


    综合评估:
    - 优点: 多彩显示、高集成度、兼容自动放置设备,可靠性高。
    - 缺点: 直接接触可能导致眼睛损伤,需注意防护措施。
    推荐:
    鉴于其出色的多功能性和可靠性,强烈推荐在汽车和电信设备等对显示要求高的应用场合中使用此款LED。不过,用户需注意安全防护措施,确保正确使用和维护。

OVSRRGBCC3参数

参数
测试电流 20mA Red,20mA Green,20mA Blue
显示颜色 白色,红,红色,绿,绿色,蓝,蓝色
视角 150°
透镜类型 扩散
Vf-正向电压 2V,3.3V,3.3V
透镜形状 带圆顶,矩形
波长 625nm(红色),530nm(绿色),475nm(蓝色)
长*宽*高 3.2mm*1.5mm*1mm
通用封装 1204
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

OVSRRGBCC3厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OVSRRGBCC3数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OVSRRGBCC3 OVSRRGBCC3数据手册

OVSRRGBCC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
