首页  >  产品百科  >  OP169C

OP169C

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 935nm 18° 1.4V 圆顶 红色 通孔安装
供应商型号: N-OP169C
供应商: 云汉优选
标准整包数: 1

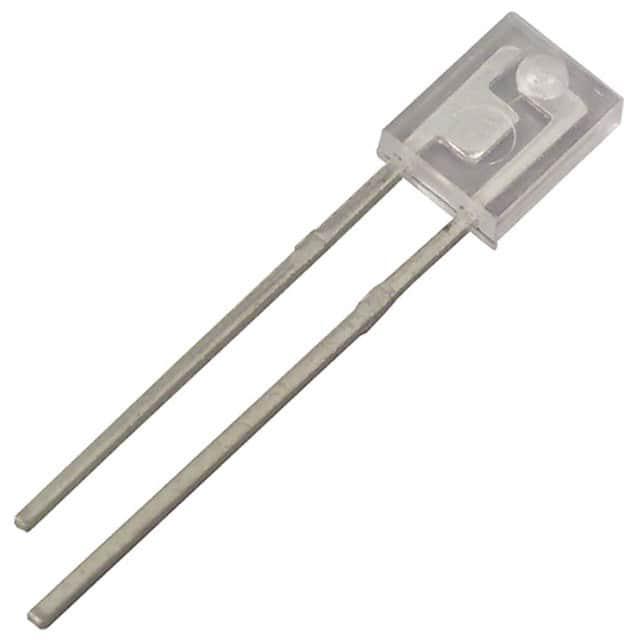

TT ELECTRONICS 发光二极管 OP169C

OP169C概述

    OP168F, OP169, OP268F, OP269 系列光二极管技术手册解析

    产品简介


    OP168F、OP169、OP268F 和 OP269 系列是光二极管产品,适用于空间受限的应用场景。这些二极管具有小尺寸,可提供卓越的设计灵活性,可用于PC板上的插槽开关和中断器。它们由不同的材料制成:OP168F 和 OP169 是GaAs(砷化镓),而OP268F 和 OP269 是GaAIAs(铝镓砷)。

    技术参数


    - 峰值波长:OP168FA 和 OP168FB 的峰值波长为 935 nm,而 OP268FA、OP268FB 和 OP268FC 为 890 nm。
    - 总辐射角:OP168FA 和 OP168FB 的辐射角为 104°,OP169B 和 OP169C 为 18°。
    - 前向电流:最大连续前向电流为 50 mA。
    - 反向电压:最高反向电压为 2.0 V。
    - 功耗:最大功耗为 100 mW。
    - 存储和操作温度范围:-40°C 至 +100°C。

    产品特点和优势


    - 小型化设计:所有二极管在系列中均提供卓越的设计灵活性,便于在空间受限的环境中使用。
    - 透镜结构:OP168 和 OP268 具有平坦透镜,提供宽辐射角度;而 OP169 和 OP269 则具有内置透镜,适合窄光束角度。
    - 匹配性:与OP508F系列光电晶体管和OP538F系列光电达林顿管机械和光谱匹配。
    - 兼容性:能够方便地堆叠在0.100英寸(2.54毫米)孔中心上。

    应用案例和使用建议


    - 应用场景:常用于空间受限的电子设备中,如PC板上的插槽开关和中断器。
    - 使用建议:
    - 在高环境温度下使用时要注意功率降额,避免超过100 mW的功耗。
    - 考虑到光强分布不均匀,建议使用更精确的测量方法以获得准确的数据。

    兼容性和支持


    - 兼容性:与OP508F系列光电晶体管和OP538F系列光电达林顿管机械和光谱匹配。
    - 厂商支持:若有定制筛选需求,可联系OPTEK代表进行处理。

    常见问题与解决方案


    - 问题:温度过高导致发光强度降低。
    - 解决办法:遵循最大功耗限制,并注意在高温环境下的散热措施。
    - 问题:输出功率不足。
    - 解决办法:检查前向电流和温度条件,确保不超过最大额定值。

    总结和推荐


    OP168F、OP169、OP268F 和 OP269 系列光二极管提供了出色的设计灵活性和高可靠性,适用于各种空间受限的应用场景。它们的小型化设计和高耐温性能使其成为电子设备的理想选择。建议在特定应用中使用时考虑详细的测试数据和厂商技术支持,以确保最佳性能。因此,强烈推荐使用该系列产品。

OP169C参数

参数
透镜形状 圆顶
波长 935nm
测试电流 -
显示颜色 红色
视角 18°
透镜类型 -
Vf-正向电压 1.4V
安装方式 通孔安装
零件状态 停产
包装方式 散装

OP169C厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP169C数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP169C OP169C数据手册

OP169C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.4346 ¥ 3.6941
库存: 296
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 923.52
直接购买
加入购物车
