首页  >  产品百科  >  OP231

OP231

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 890nm 18° 2V 圆顶 红色 TO-206-AB 通孔安装,顶部安装 4.645mm*4.645mm*4.645mm
供应商型号: 2353933
供应商: 海外现货
标准整包数: 1

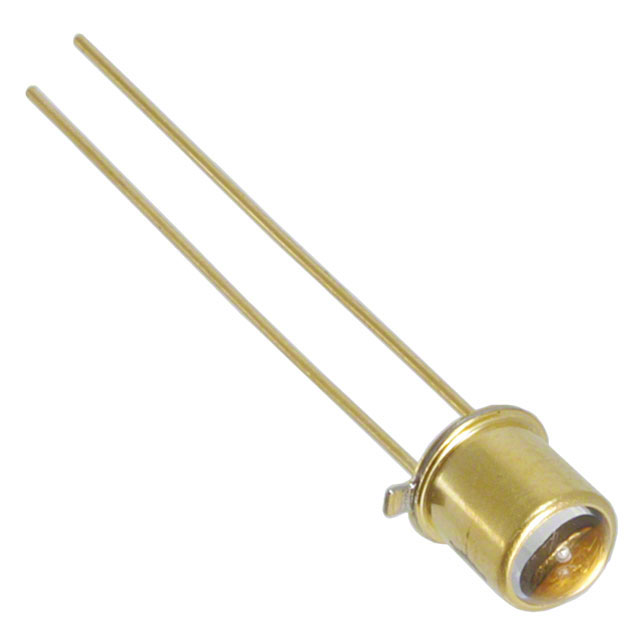

TT ELECTRONICS 发光二极管 OP231

OP231概述

    OP230 系列红外发光二极管产品技术手册



    产品简介



    OP230 系列红外发光二极管由 TT Electronics 生产,采用 GaAlAs(镓铝砷化物)材料制造,旨在提供更高的辐射输出能力。这一系列的二极管被封装在 TO-46 型号的金属外壳内,确保了高可靠性和良好的环境适应性。其广泛应用包括非接触式反射物体传感器、装配线自动化、机器自动化、机械安全、行程终点传感器及门传感器等。


    技术参数



    - 峰值波长:890 nm 或 850 nm
    - 最大输出功率:
    - OP231 系列:1.5 mW/cm² 至 6.0 mW/cm²
    - OP231W 系列:1.5 mW/cm² 至 7.0 mW/cm²
    - 最大总光束角:窄光束角为 18°,宽光束角为 50°
    - 最高连续正向电流:100 mA
    - 最高反向电压:2.0 V
    - 峰值正向电流:10.0 A
    - 最大功耗:200 mW
    - 存储温度范围:-65°C 至 +150°C
    - 操作温度范围:-65°C 至 +125°C


    产品特点和优势



    OP230 系列红外发光二极管具有以下显著特点和优势:
    - 高温适应性:可以在广泛的温度范围内正常工作。
    - 高可靠性和防护等级:TO-46 封装确保了产品在恶劣环境下的可靠性。
    - 定制设计选项:可提供定制的电气、线缆和连接器。
    - 机械和光谱匹配:与其他 Optek 设备机械和光谱匹配,简化系统集成。
    - 可选光束模式:提供了窄光束和宽光束两种模式,方便不同应用需求。


    应用案例和使用建议



    OP230 系列红外发光二极管可以广泛应用于多个领域,如:
    - 非接触式反射物体传感器:适用于自动化生产线上检测物体位置和状态。
    - 装配线自动化:可用于自动检测设备运行状态。
    - 机器安全:帮助实现机械设备的安全保护。

    使用时建议:
    - 根据具体应用选择窄光束或宽光束模式,以达到最佳效果。
    - 在高温环境下使用时,考虑散热措施,以延长使用寿命。


    兼容性和支持



    OP230 系列与以下产品兼容:
    - OP800 和 OP598 系列光传感器(窄光束)
    - OP800WSL 和 OP830SL 系列光传感器(宽光束)

    厂商提供详细的技术支持和维护服务。如有需要,可联系当地代表或 OPTEK 获取更多信息。


    常见问题与解决方案



    1. 问:如何正确焊接这些二极管?
    - 答:焊接时需要将温度控制在 260°C 以内,建议使用 RMA 助焊剂。

    2. 问:如何保证二极管在高温环境下的稳定工作?
    - 答:需进行适当的热管理设计,如添加散热片或风扇。


    总结和推荐



    OP230 系列红外发光二极管以其高效能、高可靠性、多样的光束模式及广泛的适用性在市场上具有较强的竞争力。对于需要高性能红外发光二极管的应用场合,该系列产品是一个理想的选择。强烈推荐用于各种自动化和安全监控系统中。

OP231参数

参数
透镜形状 圆顶
波长 890nm
测试电流 -
显示颜色 红色
视角 18°
透镜类型 -
Vf-正向电压 2V
长*宽*高 4.645mm*4.645mm*4.645mm
通用封装 TO-206-AB
安装方式 通孔安装,顶部安装
零件状态 在售
包装方式 散装

OP231厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP231数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP231 OP231数据手册

OP231封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.3477
10+ ¥ 26.2538
25+ ¥ 24.5035
50+ ¥ 24.5035
100+ ¥ 23.6284
500+ ¥ 23.6284
库存: 776
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.34
