OVLEW1CB9

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 15° 3.2V 20mA 圆形,带圆顶 透明 无色,白色 标准安装,通孔安装 5mm*5mm*8.8mm
供应商型号: 1497969
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 发光二极管 OVLEW1CB9

OVLEW1CB9概述

    高亮度白光LED灯管(5mm,15º视角)技术手册

    产品简介

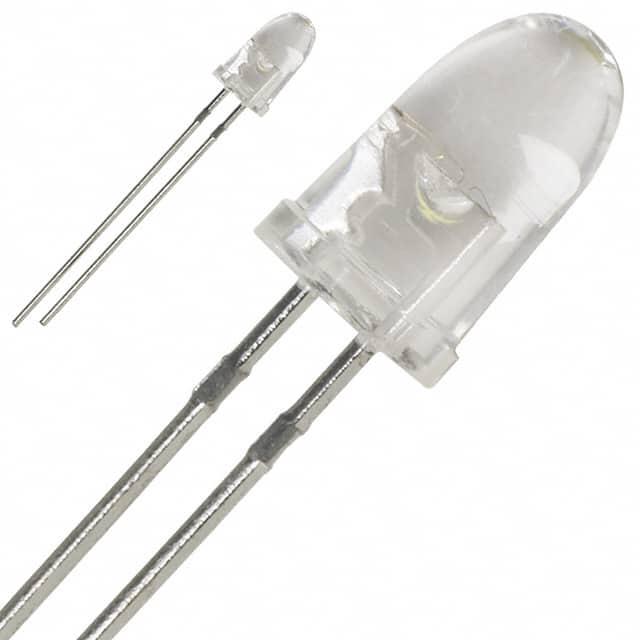

    产品名称:OVLEW1CB9高亮度白光LED灯管
    品牌:TT Electronics | OPTEK Technology
    OVLEW1CB9是一款采用InGaN技术的高亮度白光LED灯管,直径为5毫米,视角为15度。其设计旨在提供聚焦的高亮度输出,适用于各种室内和室外显示、标志灯和光学指示器等领域。产品具有铅含量低的特点,并采用了清亮的塑料封装,以实现更理想的光传输效果。

    技术参数


    - 存储温度范围: -40°C 至 +100°C
    - 工作温度范围: -40°C 至 +95°C
    - 反向电压: 5V
    - 连续正向电流: 30mA
    - 峰值正向电流(10%占空比,1KHz): 100mA
    - 功率耗散: 120mW
    - 引脚焊接温度(距离环氧灯泡基座3毫米处,最大3秒): 260°C
    - 静电放电分类(符合JEDEC-JESD22-A114F标准): 2类
    电气特性:
    - IF=20mA时的光强(mcd): 20,150至35,000
    - IF=20mA时的正向电压(V): 3.2至4.0
    - VR=5V时的反向电流(µA): 100
    - 半功率角度(deg): 15
    - 色坐标(x, y): (0.2895, 0.2905)

    产品特点和优势


    1. 高光强输出: OVLEW1CB9提供高达35,000mcd的光强输出,确保在各种环境中均能发出明亮清晰的白光。
    2. 窄角设计: 15°的窄视角设计使光束更加集中,适用于需要精确照明的应用。
    3. 清亮的塑料封装: 采用清亮的塑料封装,提高了光的透明度和光效。
    4. 无铅设计: 符合环保要求,确保无铅化生产。
    5. 出色的光电性能: 优秀的光电特性使其在各种复杂条件下仍能保持稳定的工作状态。

    应用案例和使用建议


    应用案例:
    - 室内和室外显示设备: 在大型广告牌、显示屏和商店标识等场合中使用。
    - 标志灯: 用于指示方向或紧急情况下的提示灯。
    - 光学指示器: 在需要清晰视觉指示的仪器上使用。
    使用建议:
    - 在安装过程中注意避免直接照射人眼,以免造成伤害。
    - 为了获得最佳的照明效果,应根据具体应用场景调整LED的数量和布局。
    - 定期清洁LED表面以防止灰尘影响光线传播。

    兼容性和支持


    - 兼容性: OVLEW1CB9可与大多数常见的电子设备和控制系统兼容。
    - 支持服务: TT Electronics为客户提供全面的技术支持和服务,包括产品咨询、故障排查和技术培训等。

    常见问题与解决方案


    - Q: 是否可以长时间保持高光强输出?
    - A: 是的,只要不超过额定的最大电流和温度范围,LED可以在其寿命内保持稳定的光强输出。

    - Q: 如何避免静电损坏?
    - A: 使用前应确保电路板已接地,并遵循正确的静电防护措施。

    - Q: LED是否适合长期户外使用?
    - A: 是的,但建议定期检查并更换因老化而亮度下降的LED。

    总结和推荐


    综合评价:
    - 优点: OVLEW1CB9拥有卓越的光强输出能力和窄视角设计,适合各种高精度的显示和指示应用。其清亮的塑料封装和无铅设计也使其成为环保和安全的选择。
    - 建议: 强烈推荐给那些寻求高性能和可靠性的应用项目,特别是对光强输出和稳定性有较高要求的场景。
    综上所述,OVLEW1CB9是一款值得信赖的高亮度白光LED灯管,在多个方面都表现出色,完全可以满足各类显示和指示应用的需求。

OVLEW1CB9参数

参数
测试电流 20mA
显示颜色 无色,白色
视角 15°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 圆形,带圆顶
波长 -
长*宽*高 5mm*5mm*8.8mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

OVLEW1CB9厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OVLEW1CB9数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OVLEW1CB9 OVLEW1CB9数据手册

OVLEW1CB9封装设计

查看详情并下载
Symbol
Footprint
3D Model
