OP297FAB

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 890nm 20° 1.75V 圆顶 红色 通孔安装
供应商型号: 828-OP297FAB
供应商: Mouser
标准整包数: 1

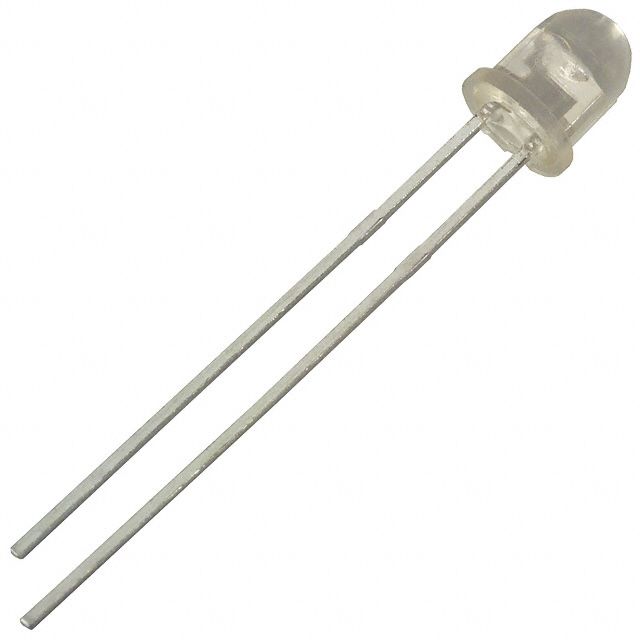

TT ELECTRONICS 发光二极管 OP297FAB

OP297FAB概述

    OP290 系列红外发光二极管(LED)技术手册解析

    产品简介


    OP290系列是由Gallium Aluminum Arsenide(镓铝砷化物)制成的红外发光二极管(LED),其外壳为红外透射包装,波长中心位于890纳米。这种设计使其特别适用于硅光晶体管的检测。除了OP298型号(AA、AB、AC、AD)外,这些LED的中心波长都是890纳米。每个LED的阳极引脚比阴极引脚长,便于识别。根据不同的封装形式(如T-1¾, TO-18 或 TO-46),OP290系列可以分为多种型号。

    技术参数


    OP290系列的技术规格如下:
    - 正向电流:脉冲条件下最高可达1.5安培。
    - 阴极引脚长度:比阳极短0.06英寸(1.52毫米)。
    - 热特性:采用银铜合金基板,提供出色的热特性。
    - 发射角:根据型号不同,OP293为60度,OP298为25度。
    - 电源范围:有多种功率选项,以满足低电流或功率受限的应用需求。
    - 绝对最大额定值:存储和操作温度范围为-40°C至+100°C;逆电压为5伏特(OP290、OP292、OP294、OP295、OP297、OP299)或2伏特(OP291、OP293、OP296、OP298)。
    - 连续正向电流:根据型号不同,最高可达1.5安培。
    - 峰值正向电流:OP290(25微秒脉宽下)高达5.0安培;OP291(100微秒脉宽下)高达2.0安培;OP292(100微秒脉宽下)高达1.00安培;OP293(25微秒脉宽下)高达2.0安培;OP294、OP299高达750毫安。

    产品特点和优势


    OP290系列的特点包括选择窄或宽辐照图案、多种功率范围、以及可选的T-1¾、TO-18或TO-46封装。此外,该系列提供了高功率输出,远超其他类型的GaAs LED。其独特的银铜基板结构不仅提升了热效率,还增强了耐用性。特别适合用于非接触反射物体传感器、自动化生产线、机器安全、终端行程传感器和电池供电设备等领域。

    应用案例和使用建议


    OP290系列广泛应用于工业自动化和安全系统中,如非接触反射物体传感器和门传感器。对于低电流或功率受限的应用(例如电池供电设备),可以选择OP294和OP299型号,因为它们具有较高的电流密度,从而提高了输出效率。此外,在设计电路时,需要注意散热问题,尤其是对于高功率应用。可以通过附加散热片来提升散热效果,确保设备稳定运行。

    兼容性和支持


    OP290系列红外LED与OP593和OP598系列光电晶体管在光学和机械上匹配,这意味着它们可以直接搭配使用,无需额外的适配装置。此外,制造商提供了详细的文档和支持服务,包括应用说明和可靠性数据。具体可以参考应用公告208和210获取更多信息。

    常见问题与解决方案


    - 问题1:如何处理过热问题?
    - 解决办法:使用合适的散热片,并确保良好的空气流通。如果需要,可以增加风扇或其他主动冷却措施。
    - 问题2:如何避免反向电压过高导致的损坏?
    - 解决办法:务必保证电路中的二极管连接正确,避免错误接线导致反向电压。若需长时间储存或运输,建议保持在指定的工作温度范围内。

    总结和推荐


    OP290系列红外LED在工业自动化和安全应用方面表现出色,具备高功率输出、良好的热管理和多样的封装选项。这些特点使其在市场上具有很强的竞争力。对于需要高可靠性和稳定性的应用场景,强烈推荐使用此系列产品。同时,考虑到其广泛的兼容性和全面的支持文档,这款LED是值得信赖的选择。

OP297FAB参数

参数
透镜类型 -
Vf-正向电压 1.75V
透镜形状 圆顶
波长 890nm
测试电流 -
显示颜色 红色
视角 20°
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OP297FAB厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP297FAB数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP297FAB OP297FAB数据手册

OP297FAB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.656 ¥ 13.9932
100+ $ 1.458 ¥ 12.3201
250+ $ 1.4148 ¥ 11.9551
500+ $ 1.3716 ¥ 11.59
库存: 104
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.99
