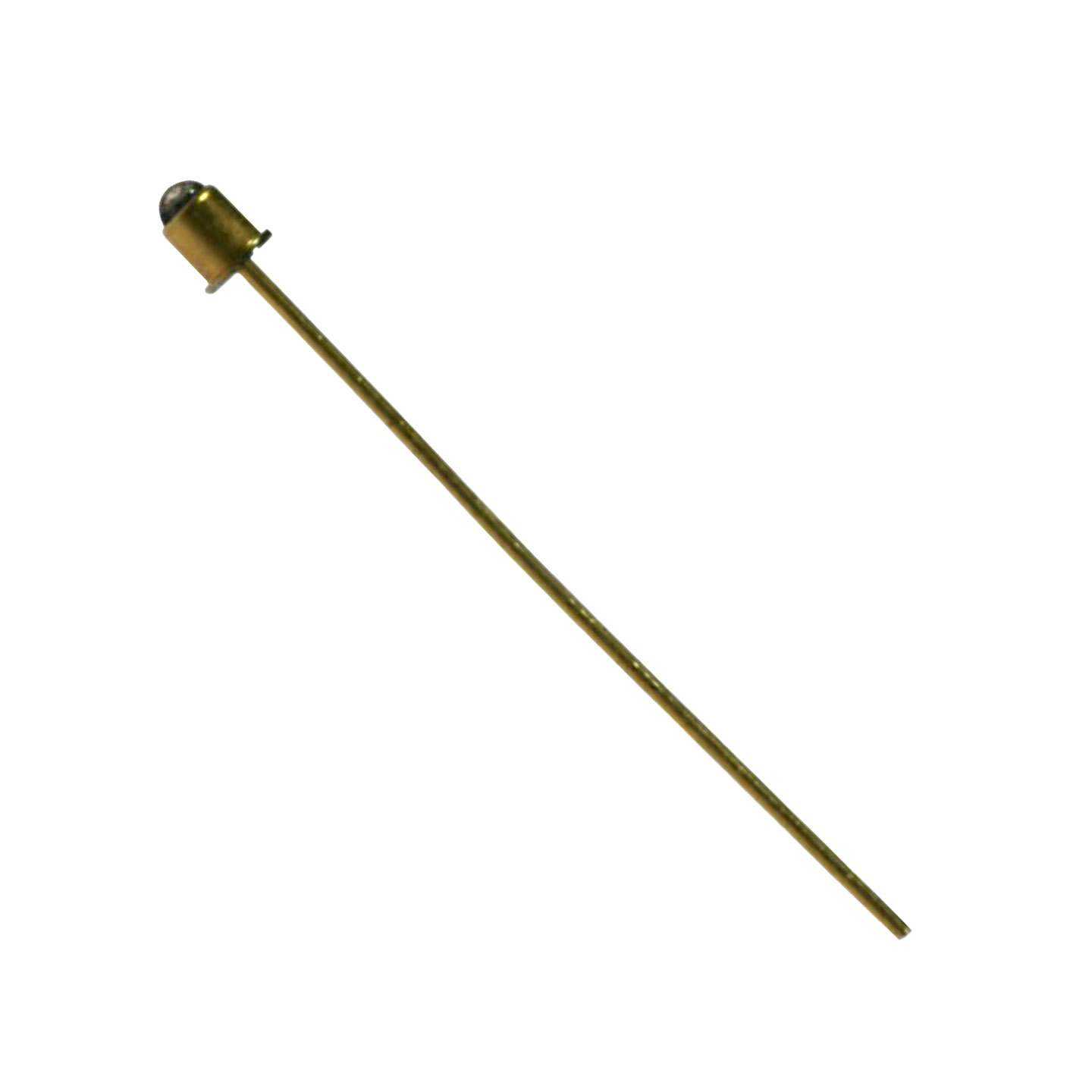

OP215A

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 890nm 24° 1.8V 圆顶 红色 通孔安装
供应商型号: N-OP215A
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 发光二极管 OP215A

OP215A概述

    OP215/OP216 红外发光二极管技术手册解析

    1. 产品简介


    红外发光二极管(Infrared Emitting Diode,简称 IRED)是广泛应用于各种光电传感器、通信系统、医疗设备和消费电子产品中的关键组件。OP215 和 OP216 是由 Optek Technology Inc. 生产的高性能红外发光二极管,它们以其高可靠性和稳定的性能著称,适用于需要红外光发射的多种应用场合。

    2. 技术参数


    OP215 和 OP216 的技术规格如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 存储温度范围 | -65 +150 | °C
    | 反向电压 2.0 | V
    | 持续正向电流 100 | mA
    | 峰值正向电流 (脉冲,0.1%占空比) 1.0 | A
    | 引脚焊接温度 (距离外壳1.6mm,使用烙铁5秒) 260 | °C
    | 功率耗散 150 | mW
    | 工作温度范围 | -65 +125 | °C
    电气特性:
    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | 辐射通量密度(光阑传感器直径4.57mm) | EE (APT) | IF = 50 mA | 0.20 | - | 1.20 | mW/cm² |
    | 正向电压 | VF | IF = 50 mA | - | - | 1.80 | V |
    | 反向电流 | IR | VR= 2.0 V | - | - | 100 | μA |
    | 波长峰值发射 | P | IF = 10 mA | - | 890 | - | nm |
    | 谱带宽(半功率点之间) | B | IF = 10 mA | - | 80 | - | nm |
    | 温度谱移 | P/T | IF = 常数 | - | +0.18 | - | nm/°C |
    | 半功率角发射 | HP | IF = 50 mA | - | 24 | - | 度 |
    | 输出上升时间 | tr | IF(PK)=100 mA, PW=10 s, D.C.=10.0% | - | 500 | - | ns |
    | 输出下降时间 | tf | IF(PK)=100 mA, PW=10 s, D.C.=10.0% | - | 250 | - | ns |

    3. 产品特点和优势


    OP215 和 OP216 具备以下独特功能和优势:
    - 高可靠性:能够在广泛的温度范围内稳定工作。
    - 高效能:低功耗设计,确保长期稳定运行。
    - 高精度:辐射通量密度和谱带宽的精准控制,提高测量精度。
    - 宽温区适应性:存储和工作温度范围广,适合严苛环境的应用需求。
    - 优良散热性:线性功率降额特性确保长时间稳定工作。

    4. 应用案例和使用建议


    OP215 和 OP216 主要应用于以下领域:
    - 工业自动化:用于检测和控制。
    - 医疗设备:例如红外体温计。
    - 智能家居:如红外遥控器。
    - 通信设备:用于光纤通信系统的信号传输。
    使用建议:
    - 在安装过程中,建议遵循《应用公告202》中推荐的焊接技术,以确保长期可靠性。
    - 使用 RMA 洗净剂进行无铅焊接,可以提高焊接效果。

    5. 兼容性和支持


    OP215 和 OP216 具有良好的兼容性,可与其他标准红外接收设备一起使用。Optek Technology Inc. 提供详尽的技术支持,包括应用指南和故障排除手册,以确保用户能够充分发挥产品的潜力。

    6. 常见问题与解决方案


    1. Q: 如何处理峰值正向电流过高的问题?
    - A: 检查电路设计,确保在规定的最大值内使用,并且采取适当的散热措施。
    2. Q: 为什么输出功率会随温度变化?
    - A: 查阅规格表中的“P/T”参数,了解温度对光谱偏移的影响,并根据需要调整温度补偿策略。
    3. Q: 如何正确焊接二极管以避免损坏?
    - A: 遵循应用公告202中的推荐焊接技术,避免过热,使用 RMA 洗净剂并控制焊接时间不超过10秒。

    7. 总结和推荐


    总体而言,OP215 和 OP216 是高品质的红外发光二极管,具备出色的性能和可靠性。特别是在严苛的工作环境下,其稳定的表现和长寿命使其成为诸多应用的理想选择。我们强烈推荐这款产品用于需要高精度和可靠性的场合。

OP215A参数

参数
Vf-正向电压 1.8V
透镜形状 圆顶
波长 890nm
测试电流 -
显示颜色 红色
视角 24°
透镜类型 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP215A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP215A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP215A OP215A数据手册

OP215A封装设计

查看详情并下载
Symbol
Footprint
3D Model
