TA0692A

产品分类: SAW滤波器
厂牌: TAI-SAW TECHNOLOGY/台湾嘉硕科技
产品描述: SAW Filter 433 MHz
供应商型号: TA0692A
供应商: 国内现货
标准整包数: 5
TAI-SAW TECHNOLOGY/台湾嘉硕科技 SAW滤波器 TA0692A

TA0692A概述


    产品简介

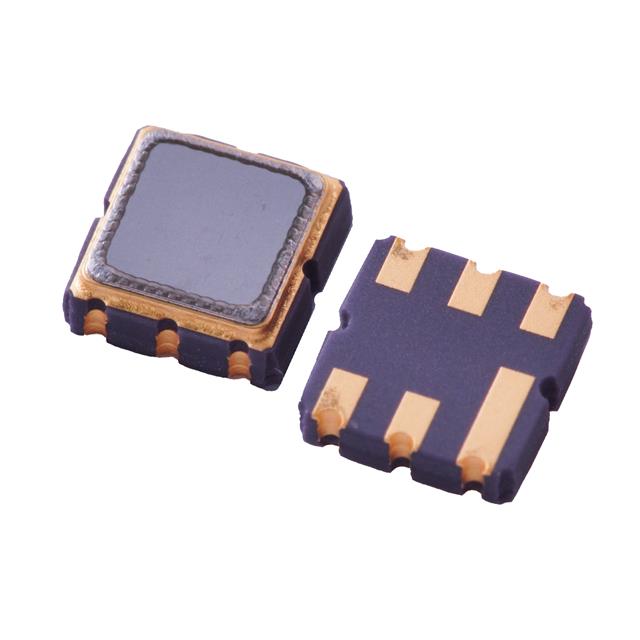

    TAI-SAW TECHNOLOGY CO., LTD. 推出的TA0692A SAW滤波器(Surface Acoustic Wave Filter)是一款专为无线通信应用设计的表面声波滤波器。它主要用于433MHz频段的射频信号处理,特别适用于需要高精度频率选择和低插入损耗的应用场合。这种滤波器采用SMD封装形式,尺寸仅为3.8×3.8mm,非常适合于紧凑型无线设备的设计。

    技术参数


    以下是TA0692A SAW滤波器的主要技术规格:
    - 输入功率电平:10 dBm
    - 工作电压:3V
    - 中心频率:433MHz
    - 插入损耗(ILmin):1.4dB(最小值),2.8dB(最大值)
    - 带宽(BW-3dB):20MHz至22.9MHz
    - 源阻抗(Zs):50Ω
    - 负载阻抗(ZL):50Ω
    - 温度系数:-36 ppm/k
    - 工作温度范围:-30°C 至 +72°C
    - 存储温度范围:-30°C 至 +85°C
    该产品符合RoHS标准,采用无铅焊接技术,满足现代电子产品对环保和安全性的要求。

    产品特点和优势


    TA0692A SAW滤波器具有以下显著特点:
    1. 高精度频率选择:中心频率稳定在433MHz,确保了良好的频率选择性和稳定性。
    2. 低插入损耗:插入损耗小,能够有效提升信号传输质量。
    3. 宽工作温度范围:能够在较宽的温度范围内保持稳定的性能,适应不同环境下的应用需求。
    4. 兼容性好:符合行业标准的尺寸和引脚配置,便于集成到现有系统中。
    这些特点使得TA0692A在无线通信领域具有很强的市场竞争力。

    应用案例和使用建议


    TA0692A SAW滤波器广泛应用于各种无线通信设备中,如无线遥控、远程抄表系统、智能家居等。以下是一些具体应用案例和使用建议:
    - 无线遥控:在无线遥控系统中,TA0692A可以作为关键组件来过滤和选择特定的频段信号,提高遥控距离和响应速度。
    - 远程抄表系统:用于智能电网中的远程抄表系统,确保信号的准确传输和稳定接收。
    - 智能家居:在智能家居系统中,TA0692A可以用于构建更可靠和高效的无线网络,减少信号干扰和损耗。
    使用建议:
    - 在高温环境下工作时,注意监测滤波器的工作状态,确保其性能稳定。
    - 尽量避免输入功率超过10 dBm,以防止损坏滤波器。
    - 使用标准的无铅焊锡进行安装,确保焊接质量和长期可靠性。

    兼容性和支持


    TA0692A SAW滤波器与其他常见的电子元件和设备具有良好的兼容性。TAI-SAW TECHNOLOGY CO., LTD. 提供全面的技术支持和售后服务,包括产品咨询、故障排查和技术培训等,确保用户能够顺利使用该产品并获得最佳体验。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. Q: 如何确认滤波器是否正常工作?
    A: 可以使用网络分析仪测试滤波器的插入损耗和带宽,确保其满足规格要求。

    2. Q: 如何正确焊接滤波器?
    A: 确保使用标准的无铅焊锡,并遵循推荐的回流焊曲线,保证焊接质量和可靠性。

    总结和推荐


    综上所述,TA0692A SAW滤波器凭借其高精度的频率选择、低插入损耗、宽工作温度范围等特点,在无线通信领域表现出色。其广泛的应用案例和详细的使用建议也使得该产品在市场上具有很强的竞争优势。对于需要高性能、可靠性和良好兼容性的应用场合,TA0692A SAW滤波器是一个理想的选择。因此,强烈推荐该产品。

TA0692A参数

参数
带宽 -
插入损耗 -
中心频率 -
阻抗 -
包装方式 卷带包装

TA0692A数据手册

厂牌 PDF简要描述 下载
TAI-SAW TECHNOLOGY/台湾嘉硕科技 SAW滤波器 TAI-SAW TECHNOLOGY/台湾嘉硕科技 TA0692A TA0692A数据手册

TA0692A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 7.0625
库存: 4800
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 706.25
