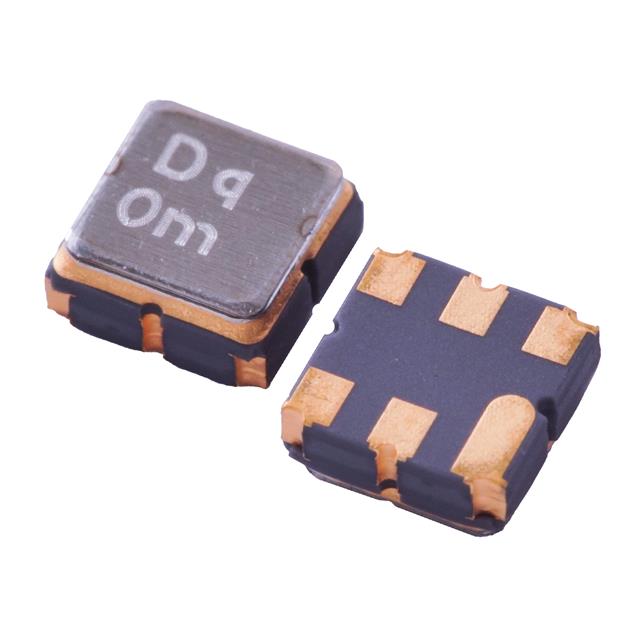

TA0763A

产品分类: SAW滤波器
厂牌: TAI-SAW TECHNOLOGY/台湾嘉硕科技
产品描述: 3.5dB 1.8425GHz 75MHz SMD 贴片安装 3mm*3mm*1.4mm
供应商型号: TA0763A
供应商: 云汉优选
标准整包数: 1
TAI-SAW TECHNOLOGY/台湾嘉硕科技 SAW滤波器 TA0763A

TA0763A概述


    产品简介


    TAI-SAW Technology Co., Ltd. DCC FR-71S03-01 SAW Filter
    本产品为一款表面贴装型(SMD)的SAW滤波器,专为移动通信设计,频率为1842.5 MHz。SAW(Surface Acoustic Wave)滤波器是一种通过声波进行信号处理的电子元器件,广泛应用于无线通信系统,如手机、基站及各类无线终端设备。此款滤波器的特点在于其高精度的中心频率和低插入损耗,适用于构建高性能的射频前端电路。

    技术参数


    最大额定值:
    - 输入功率电平:+20 dBm
    - 直流电压:0 V
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    电气特性:
    - 中心频率(Fc):1842.5 MHz
    - 插入损耗(IL):2.2 dB (典型值), 3.8 dB (最大值)
    - 幅度波动(峰值-峰值):1.3 dB (典型值), 2.3 dB (最大值)
    - 驻波比(VSWR):1.9 (典型值), 2.6 (最大值)
    - 源阻抗(Zs):50 Ω
    - 负载阻抗(ZL):50 Ω
    - 注意:无需匹配网络即可在50 Ω下正常运行
    - 罗氏符合性(RoHS):符合

    产品特点和优势


    优势:
    - 高稳定性:在-30°C至+85°C的工作温度范围内保持稳定性能。
    - 低插入损耗:典型的插入损耗仅为2.2 dB,适合高要求的通信系统。
    - 宽频率响应范围:能够在1805 MHz到1880 MHz之间提供稳定的信号过滤效果。
    - RoHS符合性:满足环保要求,有利于可持续发展。
    - 无需外部匹配网络:简化设计,降低生产成本。

    应用案例和使用建议


    应用场景:
    - 手机:用于手机的RF前端电路,确保信号纯净。
    - 基站:用于基站的信号过滤,提高传输质量。
    - 无线通信终端:适用于各种无线通信设备,确保良好的通信效果。
    使用建议:
    - 安装注意事项:确保安装过程中避免过度施力,以免损坏焊点。
    - 环境适应性:考虑到不同应用环境下的温湿度变化,需要合理布置散热和防护措施。
    - 性能验证:建议在初步安装后进行性能测试,以确保滤波器的正确安装和最佳性能。

    兼容性和支持


    兼容性:
    - 本产品与50 Ω的源阻抗和负载阻抗完全兼容,易于集成到现有的射频电路设计中。
    支持和服务:
    - 该产品由TAI-SAW Technology Co., Ltd. 提供技术支持和售后服务。公司提供详细的技术文档和专业的技术支持团队,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    问题一:如何正确选择中心频率?
    - 解决方案:根据具体应用需求选择合适的中心频率。通常情况下,1842.5 MHz的中心频率适用于大多数移动通信设备,但具体选择时需参考相关标准和技术规范。
    问题二:滤波器在高温环境下能否正常工作?
    - 解决方案:该产品的工作温度范围为-30°C至+85°C,在正常工作温度范围内可确保其性能稳定。若超出此范围,则需采取额外的温度管理措施,例如使用散热装置。

    总结和推荐


    总结:
    该款SAW滤波器具备高精度的中心频率、低插入损耗和广泛的频率响应范围。在不同的应用环境中都能表现出色,适用于多种移动通信设备。其简便的集成方式和出色的稳定性使其成为通信系统的理想选择。
    推荐:
    我们强烈推荐这款SAW滤波器,尤其对于追求高效能和可靠性的客户来说。它不仅满足高标准的技术要求,而且还能简化设计流程,降低成本。

TA0763A参数

参数
阻抗 -
带宽 75MHz
插入损耗 3.5dB
中心频率 1.8425GHz
长*宽*高 3mm*3mm*1.4mm
通用封装 SMD
安装方式 贴片安装
包装方式 卷带包装

TA0763A数据手册

厂牌 PDF简要描述 下载
TAI-SAW TECHNOLOGY/台湾嘉硕科技 SAW滤波器 TAI-SAW TECHNOLOGY/台湾嘉硕科技 TA0763A TA0763A数据手册

TA0763A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 8.4
500+ ¥ 6.893
1000+ ¥ 6.0512
库存: 8000
起订量: 100 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 840
