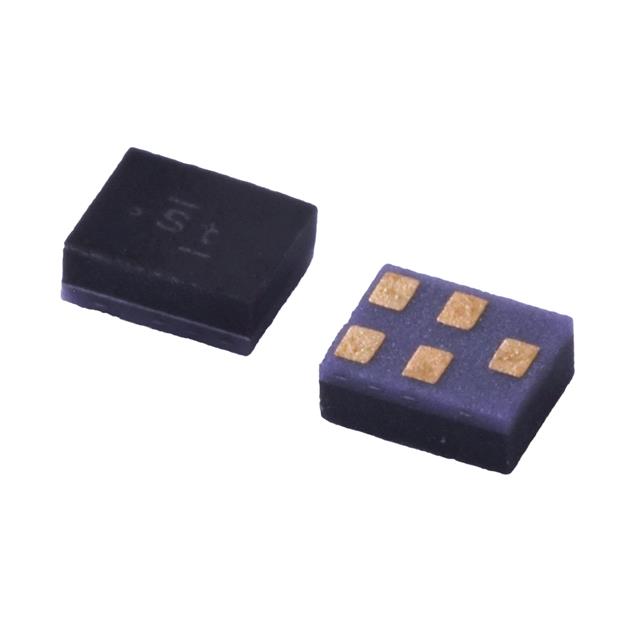

TA1343A

产品分类: SAW滤波器
厂牌: TAI-SAW TECHNOLOGY/台湾嘉硕科技
产品描述: 2.1dB 50Ω 1.583GHz 46.79MHz 贴片安装 1.4mm*1.1mm*650μm
供应商型号: 14M-TA1343A SMD-1411
供应商: 云汉优选
标准整包数: 1
TAI-SAW TECHNOLOGY/台湾嘉硕科技 SAW滤波器 TA1343A

TA1343A概述


    产品简介


    TAI-SAW TECHNOLOGY CO., LTD. 的TA1343A型声表面波(SAW)滤波器是一款专门用于通信领域的高频电子元件。该滤波器主要用于频率为1583 MHz的应用场合,带宽为46.79 MHz,采用SMD封装,尺寸为1.4x1.1 mm。它的主要功能是在高频率信号处理中进行精确的频率选择和过滤。广泛应用于移动通信设备、无线网络、雷达系统和卫星通讯等领域。

    技术参数


    以下是TA1343A型SAW滤波器的技术规格:
    - 输入功率等级:13 dBm
    - 直流电压:5V max
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+105°C
    - 湿度敏感度等级:Level 3 (MSL3)
    - 静电放电防护:50V (MM), 100V (HBM)
    - 终端源阻抗:50 Ω
    - 终端负载阻抗:50 Ω
    - 中心频率:1583 MHz
    - 插入损耗(1559.1~1563.1 MHz):1.9 dB 至 2.1 dB
    - 插入损耗(1573.42~1577.42 MHz):1.3 dB 至 1.5 dB
    - 插入损耗(1597.55~1605.89 MHz):1.6 dB 至 2.1 dB
    - 电压驻波比(VSWR)(1559.1~1563.1 MHz):1.5 至 1.8
    - 电压驻波比(VSWR)(1573.42~1577.42 MHz):1.7 至 1.9
    - 电压驻波比(VSWR)(1597.55~1605.89 MHz):1.7 至 1.9
    - 幅度波动(1559.1~1563.1 MHz):0.6 dB 至 0.8 dB
    - 幅度波动(1573.42~1577.42 MHz):0.3 dB 至 0.5 dB
    - 幅度波动(1597.55~1605.89 MHz):0.5 dB 至 0.6 dB
    - 衰减(10 ~ 824 MHz):23 dB 至 26 dB
    - 衰减(824 ~ 925 MHz):23 dB 至 26 dB
    - 衰减(1427 ~ 1463 MHz):26 dB 至 31 dB
    - 衰减(1710 ~ 1785 MHz):25 dB 至 30 dB
    - 衰减(1850 ~ 1980 MHz):26 dB 至 30 dB
    - 衰减(2400 ~ 2570 MHz):30 dB 至 33 dB
    - 衰减(2570 ~ 3000 MHz):30 dB 至 35 dB

    产品特点和优势


    1. 高频率精度:在1583 MHz频率范围内表现出色,具有精确的频率选择性。
    2. 低插入损耗:在关键频段内插入损耗低,有助于提高信号传输效率。
    3. 宽工作温度范围:适用于广泛的环境温度条件,确保稳定的工作性能。
    4. 优异的防潮性能:湿度敏感度等级为Level 3,适合多种环境应用。
    5. 高可靠性:具备良好的ESD防护能力,增加使用寿命和可靠性。

    应用案例和使用建议


    该SAW滤波器广泛应用于各种通信设备,例如智能手机、路由器和卫星接收器。在实际应用中,用户应根据具体需求选择合适的频段,并注意环境温度和湿度对设备性能的影响。此外,用户还应注意确保滤波器连接的阻抗匹配,以避免不必要的信号损失。

    兼容性和支持


    该产品与市面上多数主流的电子设备兼容,可直接安装于PCB板上。厂商提供了详尽的技术支持和维护服务,包括样品构建、订单处理和技术咨询。用户如有任何疑问或需要技术支持,可随时联系厂商。

    常见问题与解决方案


    1. 问:如何确定正确的安装方向?
    - 答:查看封装上的标志,通常会有箭头指示正确的安装方向。
    2. 问:如何避免ESD损坏?
    - 答:在操作过程中应采取适当的ESD防护措施,如佩戴防静电手环。
    3. 问:如何判断滤波器是否正常工作?
    - 答:使用矢量网络分析仪测量插入损耗和VSWR,以验证滤波器性能。

    总结和推荐


    综上所述,TAI-SAW TECHNOLOGY CO., LTD. 的TA1343A型SAW滤波器是一款高性能、高可靠性的产品,特别适合于高频率信号处理应用。它具备优良的电气特性、宽广的工作温度范围和防潮性能,且在同类产品中具有显著的竞争优势。因此,强烈推荐给对高性能信号处理有需求的用户和厂商。

TA1343A参数

参数
插入损耗 2.1dB
中心频率 1.583GHz
阻抗 50Ω
带宽 46.79MHz
长*宽*高 1.4mm*1.1mm*650μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TA1343A数据手册

厂牌 PDF简要描述 下载
TAI-SAW TECHNOLOGY/台湾嘉硕科技 SAW滤波器 TAI-SAW TECHNOLOGY/台湾嘉硕科技 TA1343A TA1343A数据手册

TA1343A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.575
50+ ¥ 1.26
100+ ¥ 0.945
500+ ¥ 0.8715
1000+ ¥ 0.7875
3000+ ¥ 0.714
库存: 6705
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 7.87
直接购买
加入购物车
