首页  >  产品百科  >  HCTI-180-4.8

HCTI-180-4.8

产品分类: 插件电感
厂牌: BEL FUSE
产品描述: 1KHz 4.8A 180μH 78mΩ ±15% 垂直安装,通孔安装 16.51mm(宽度)
供应商型号: N-HCTI-180-4.8
供应商: 云汉优选
标准整包数: 1

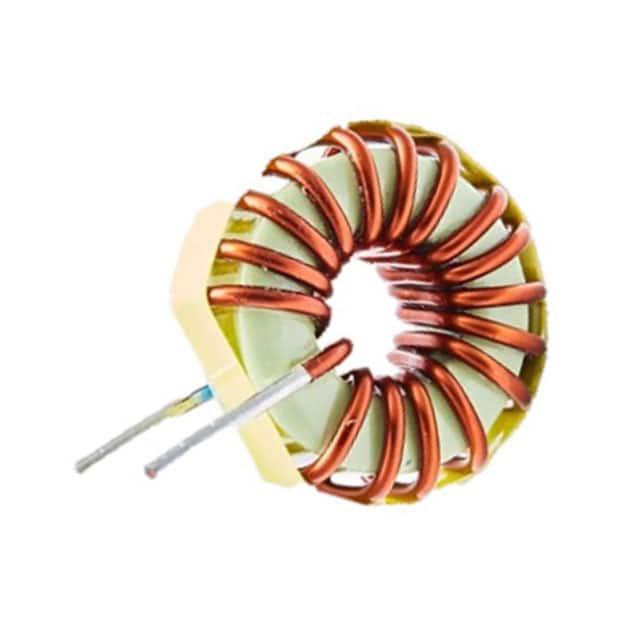

BEL FUSE 插件电感 HCTI-180-4.8

HCTI-180-4.8概述

    高电流环形电感器技术手册

    产品简介


    高电流环形电感器(HCTI系列)是一种专为现代电子系统设计的高性能电感器。该系列产品采用垂直PCB安装方式,适用于各种开关电源(SMPS)、电磁干扰/射频干扰滤波器及直流-直流转换器等应用场景。通过优化的磁芯结构和先进的制造工艺,HCTI系列电感器不仅能够提供出色的电流承载能力,还具备优异的能量存储能力和高效的能量转换效率。

    技术参数


    以下是HCTI系列部分型号的技术参数:
    | 序号 | 产品型号 | 电感量 (μH) | 电感量精度 (%) | 额定直流电阻 (Ω MAX) | 额定直流电流 (Amps) | 尺寸 A (英寸) | 尺寸 B (英寸) |

    | 1 | HCTI-10-20.0 | 10 | ±15% | 0.005 | 20.0 | 0.56 | 0.066 |
    | 2 | HCTI-12-19.1 | 12 | ±15% | 0.005 | 19.1 | 0.56 | 0.066 |
    | 3 | HCTI-15-18.0 | 15 | ±15% | 0.006 | 18.0 | 0.56 | 0.066 |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    注:
    - 以上尺寸单位为英寸。
    - 额定直流电流是在最大温升不超过30°C情况下的电流值。
    - 工作温度范围:-55°C 至 +105°C。
    - 引脚长度:0.50英寸。

    产品特点和优势


    HCTI系列电感器的主要优势包括:
    - 垂直PCB安装:优化了电路板布局,提升了空间利用率。
    - 宽泛的电感量和电流额定值:满足不同应用需求。
    - 分布式气隙:提高了能量存储能力。
    - 高效率、低损耗:显著降低了核心损耗。
    - 自屏蔽:减少了磁场辐射,确保了系统的稳定性。
    - 高电流承载能力:适合高电流应用场景。

    应用案例和使用建议


    应用案例:
    - 开关电源(SMPS):适用于多种类型的开关电源,如AC-DC转换器、LED驱动电源等。
    - 电磁干扰/射频干扰滤波器:能有效抑制电磁干扰和射频干扰,提升系统的可靠性。
    - 直流-直流转换器:特别适合需要高效率和大电流输出的应用场景。
    使用建议:
    - 在安装过程中,应注意保持引脚和电路板的良好接触,以减少接触电阻。
    - 根据具体应用需求选择合适的电感量和电流额定值。
    - 定期检查电感器的工作温度,避免过热导致性能下降。

    兼容性和支持


    HCTI系列电感器具有良好的兼容性,可与常见的电路板和电源模块无缝对接。Signal Transformer公司提供了详尽的技术文档和支持服务,包括但不限于:
    - 技术咨询热线:+1 516.239.5777
    - 技术支持邮箱:techhelp@signaltransformer.com

    常见问题与解决方案


    1. 问题:电感器在高温环境下运行时,性能下降。
    解决方案:确保电感器工作在规定的温度范围内,避免长时间处于极限温度。

    2. 问题:电路中出现高频噪声。
    解决方案:检查电感器安装位置和电路布局,必要时增加额外的滤波元件。

    总结和推荐


    综上所述,HCTI系列高电流环形电感器凭借其独特的设计和卓越的性能,在多个应用领域表现出色。它不仅具备出色的电流承载能力和高效的能量存储能力,而且在实际应用中表现出色,值得推荐。无论是用于开关电源、电磁干扰滤波还是直流-直流转换器,HCTI系列电感器都是您的理想选择。

HCTI-180-4.8参数

参数
电感值 180μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 78mΩ
额定电流 4.8A
Q值 -
测试频率 1KHz
长*宽*高 16.51mm(宽度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

HCTI-180-4.8厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

HCTI-180-4.8数据手册

厂牌 PDF简要描述 下载
BEL FUSE 插件电感 BEL FUSE HCTI-180-4.8 HCTI-180-4.8数据手册

HCTI-180-4.8封装设计

查看详情并下载
Symbol
Footprint
3D Model
