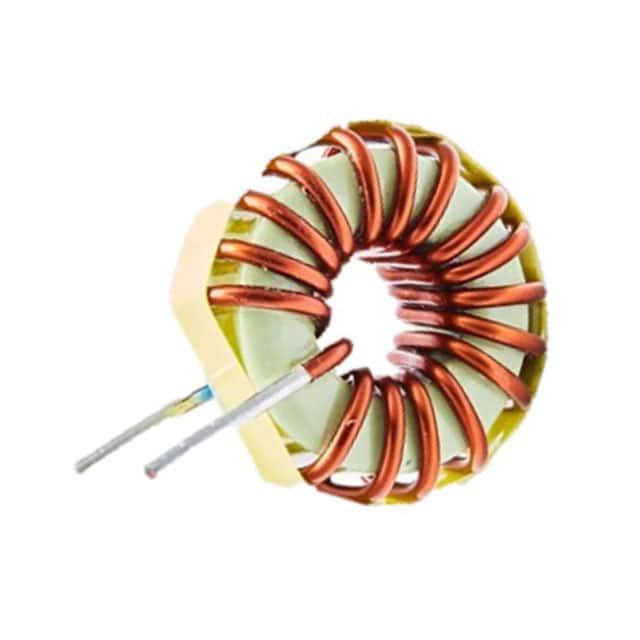

HCTI-220-5.8

产品分类: 插件电感
厂牌: BEL FUSE
产品描述: 1KHz 5.8A 220μH 54mΩ ±15% 垂直安装,通孔安装 16.51mm(宽度)
供应商型号: N-HCTI-220-5.8
供应商: 云汉优选
标准整包数: 1
BEL FUSE 插件电感 HCTI-220-5.8

HCTI-220-5.8概述

    高电流立式PCB安装电感器技术手册

    产品简介


    高电流立式PCB安装电感器(HCTI系列)是一种专门设计用于高效储能和电磁干扰(EMI/RFI)过滤的高性能电感器。这些电感器广泛应用于开关电源模块(SMPS)、直流-直流转换器扼流圈和EMI/RFI过滤器等领域。它们具有优秀的电气特性和宽广的工作温度范围,适用于各种严苛的应用环境。

    技术参数


    以下是部分HCTI系列产品的主要技术规格:
    | 序号 | 型号 | 电感量 (μH) | ±15% @ 1KHz | 电感量 (μH) | ±15% @ I-rated | 直流电阻 (Ω) | I-rated 直流电流 (A) | A尺寸 (英寸) | B尺寸 (英寸) |
    ||
    | 1 | HCTI-10-20.0 | 10 | 6.7 | 0.005 | 20.0 | 0.56 | 20.0 | 0.56 | 0.066 |
    | 2 | HCTI-12-19.1 | 12 | 7.8 | 0.005 | 19.1 | 0.56 | 19.1 | 0.56 | 0.066 |
    | 3 | HCTI-15-18.0 | 15 | 9.5 | 0.006 | 18.0 | 0.56 | 18.0 | 0.56 | 0.066 |
    其他型号的详细参数见上表。

    产品特点和优势


    - 垂直PCB安装:优化电路板布局,提高设计灵活性。
    - 宽广的电感量和电流等级:覆盖广泛的功率需求,满足不同应用场景。
    - 分布式气隙:提供更高的能量存储能力。
    - 高效率,低芯损:提高整体系统的能效。
    - 自屏蔽:降低磁辐射,减少对周围组件的干扰。
    - 大电流承载能力:适用于需要高电流通过的应用场合。

    应用案例和使用建议


    - 开关电源模块:HCTI系列电感器特别适合用于SMPS储能电感器,确保稳定的电源输出和高效率。
    - EMI/RFI过滤:在EMI/RFI过滤器应用中,这些电感器能够有效抑制噪声,保护电路免受干扰。
    - 直流-直流转换器:适用于直流-直流转换器的扼流圈,减少能量损失,提高系统稳定性。
    使用建议:在设计时,考虑电感器的额定电流和温度上升限制,以确保长期稳定运行。同时,选择合适的电感量以匹配具体应用需求,优化整体电路设计。

    兼容性和支持


    这些电感器可以方便地集成到现有的PCB设计中,适用于多种应用。Signal Transformer公司提供全面的技术支持,包括定制化解决方案和专业咨询,确保用户获得最佳体验。

    常见问题与解决方案


    - 问题:温度上升过快
    - 解决方案:检查散热设计是否合理,适当增加散热片或改善空气流通。

    - 问题:电感量不稳定
    - 解决方案:确认实际安装位置没有受到外部磁场干扰,必要时可以调整电感器的安装方向。
    - 问题:直流电阻过高
    - 解决方案:确认接线是否正确,使用适当的焊接技术和材料,确保接触良好。

    总结和推荐


    综上所述,HCTI系列高电流立式PCB安装电感器是一款高性能、多功能的电感器产品。它具备出色的电学性能和宽广的工作温度范围,适用于多种应用场景。强烈推荐用于需要高效储能和EMI/RFI过滤的开关电源模块、EMI/RFI过滤器和直流-直流转换器中。

HCTI-220-5.8参数

参数
直流电阻(DCR) 54mΩ
额定电流 5.8A
Q值 -
测试频率 1KHz
电感值 220μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±15%
长*宽*高 16.51mm(宽度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

HCTI-220-5.8厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

HCTI-220-5.8数据手册

厂牌 PDF简要描述 下载
BEL FUSE 插件电感 BEL FUSE HCTI-220-5.8 HCTI-220-5.8数据手册

HCTI-220-5.8封装设计

查看详情并下载
Symbol
Footprint
3D Model
