VPS12-3400

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 6.3V(Parallel),12.6V(Series) 3.4A,6.8A Dual 43VA 115V,230V Dual 否 底座安装,焊接安装 58.67mm*50.8mm*68.33mm
供应商型号: 4338167
供应商: 海外现货
标准整包数: 1
TRIAD MAGNETICS 电源变压器 VPS12-3400

VPS12-3400概述

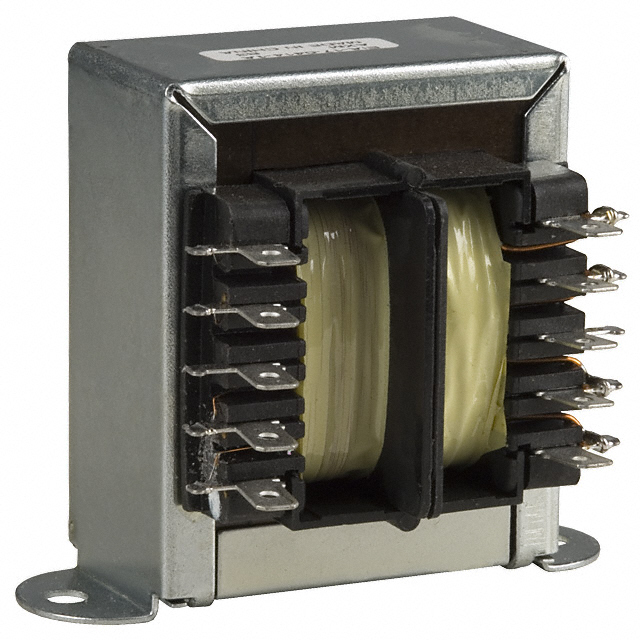

    Triad Magnetics VPS12-3400 Chassis-Mount Transformer

    产品简介


    Triad Magnetics 的 VPS12-3400 是一款专为工业应用设计的快速连接世界系列电源变压器。它采用了双线圈构造,并且其所有材料都符合UL(美国保险商试验所)的阻燃要求,确保在高温度环境下稳定运行。VPS12-3400 主要应用于一般用途电力系统,如工业设备、自动化控制和通信设备等。

    技术参数


    VPS12-3400 的技术参数如下:
    - 最大功率:43.0VA
    - 初级电压(串联):230VAC@50/60Hz 或 115VAC@50/60Hz
    - 次级电压(串联):12.6V 中心抽头(CT)@ 3.4A;次级电压(并联):6.3V @ 6.8A
    - 电压调节范围:典型情况下25%,满载到空载
    - 温度升高:典型30°C(最大允许45°C)
    - 绝缘电阻:100MΩ
    - 隔离电压:初级与次级间4000VAC,每个绕组与铁芯间也满足此标准
    - 重量:1.6磅

    产品特点和优势


    VPS12-3400 采用双线圈构造,提高了耐热性和绝缘性能。通过双线圈的设计有效地降低了电容,不需要额外的静电屏蔽,简化了安装和维护。另外,这款变压器通过了多种安全认证,包括UL、CSA 和 TÜV 认证,使其在市场上具有较高的可靠性和安全性。此外,它的 RoHS 合规性保证了产品符合环保标准。

    应用案例和使用建议


    根据 Triad Magnetics 提供的应用案例,VPS12-3400 在多种电力转换场景中表现优秀。例如,在需要高效率和稳定输出的工业自动化控制系统中,VPS12-3400 可以提供可靠的电力转换,确保系统的连续运行。为了更好地利用 VPS12-3400 的性能,建议进行充分的负载测试,并根据实际需求选择合适的串联或并联接法。此外,为了延长使用寿命,应保持良好的散热条件和定期检查绝缘状态。

    兼容性和支持


    VPS12-3400 可与其他电气设备和元件兼容使用。Triad Magnetics 提供全面的技术支持,包括详细的安装指南、故障排查手册和定期维护计划。客户可以通过电话或官方网站获得最新的产品信息和支持服务。

    常见问题与解决方案


    1. 问题:初始上电时,变压器发热异常。
    解决方案:检查输入电压是否超出额定值,如果正常则可能为负载过大,可适当调整负载量或降低工作频率。
    2. 问题:初级与次级之间的隔离电压不足。
    解决方案:确认连接方式是否正确,初级与次级之间必须完全断开,或者直接更换新的变压器。
    3. 问题:变压器出现短路。
    解决方案:检查次级电路是否有短路现象,排除后重新连接。

    总结和推荐


    总体来说,VPS12-3400 是一款性能优异、安全可靠的电源变压器,适用于各种工业应用场景。凭借其强大的电气特性和多种安全认证,这款产品在市场上具备较强的竞争力。对于需要高效、稳定电力转换的用户,我们强烈推荐使用 Triad Magnetics 的 VPS12-3400。

VPS12-3400参数

参数
中心抽头
额定功率 43VA
输出电压 -
初级电压 115V,230V
次级电流 3.4A,6.8A
次级电压 6.3V(Parallel),12.6V(Series)
初级绕组 Dual
次级绕组 Dual
长*宽*高 58.67mm*50.8mm*68.33mm
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 盒装

VPS12-3400厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

VPS12-3400数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS VPS12-3400 VPS12-3400数据手册

VPS12-3400封装设计

查看详情并下载
Symbol
Footprint
3D Model
