VPT36-690

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 18V(Parallel),36V(Series) 1.38A,690mA Dual 25VA 115V,230V Dual 否 导线安装,底座安装 71mm*32mm*34mm
供应商型号: 4336289
供应商: 海外现货
标准整包数: 1

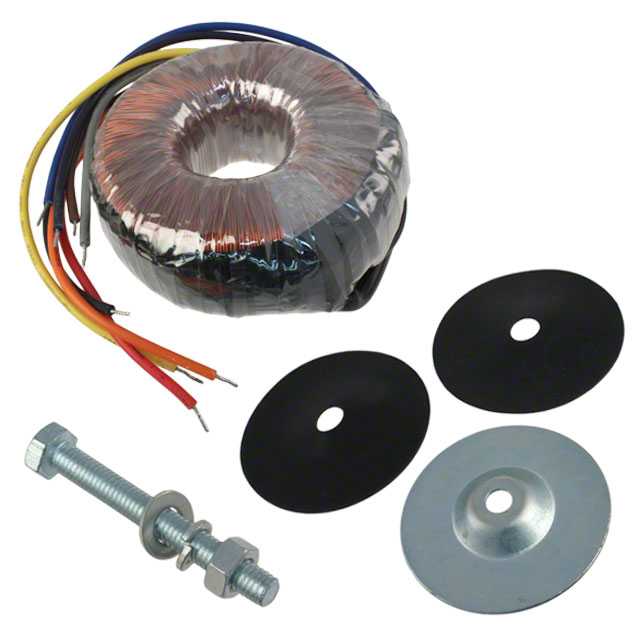

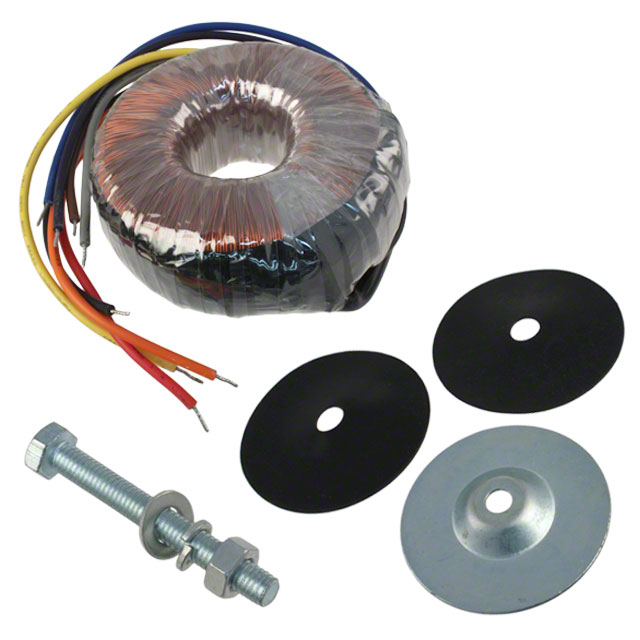

TRIAD MAGNETICS 电源变压器 VPT36-690

VPT36-690概述

    Triad Magnetics VPT36-690 Toroidal World Series Transformer

    1. 产品简介


    Triad Magnetics 的 VPT36-690 属于底盘安装式变压器系列,特别适用于需要高效率和紧凑设计的应用场合。这种变压器以其环形构造而著称,可以显著降低杂散场、提高效率并减小尺寸。VPT36-690 主要用于工业控制、医疗设备及消费电子产品中。

    2. 技术参数


    - 最大功率: 25 VA
    - 输入电压:
    - 系列连接: 230 VAC, 50/60 Hz
    - 并联连接: 115 VAC, 50/60 Hz
    - 输出电压:
    - 系列连接: 36 VAC(中心抽头),电流为 0.69 A
    - 并联连接: 18.0 VAC,电流为 1.38 A
    - 电压调节率: 全负载到空载范围内约为 12%
    - 温度上升: 大约 30°C
    - 耐压测试: 初级对次级 4000 VAC
    - 效率: 全负载时典型效率为 87%
    - 绝缘系统: Class B(130°C)

    3. 产品特点和优势


    - 紧凑设计: 环形构造使得体积更小,占用空间少。
    - 高效节能: 高效的设计使其在全负载时能实现 87% 的典型效率。
    - 低漏磁: 特殊的环形结构降低了杂散磁场的影响。
    - 严格的安全认证: 符合国际安全标准,如 UL 和 CE 认证。
    - 兼容 RoHS: 产品符合欧盟 RoHS 指令,环保且健康。

    4. 应用案例和使用建议


    - 应用案例: 常见的应用包括工业控制设备、医疗器械和消费电子产品中。
    - 使用建议: 使用时应注意根据具体应用需求选择串联或并联配置,以确保最佳性能。安装时需固定好金属安装板,并确保橡胶垫片和弹簧的良好固定。

    5. 兼容性和支持


    - 兼容性: 支持不同类型的输入电压(系列或并联)连接方式。
    - 支持: 提供 UL、CE 安全认证,同时产品具备 RoHS 合规性,适合环保要求高的应用场景。厂商提供详细的安装指导和技术支持服务。

    6. 常见问题与解决方案


    - 问题 1: 变压器无法正常启动。
    - 解决方案: 检查输入电源是否正确,确认接线是否符合要求。
    - 问题 2: 输出电压不稳定。
    - 解决方案: 确认输入电压稳定,检查负载是否过重导致电压下降。
    - 问题 3: 变压器过热。
    - 解决方案: 检查散热环境,保证足够的通风,避免长时间满载运行。

    7. 总结和推荐


    总结: Triad Magnetics VPT36-690 系列变压器具有高效率、紧凑设计和严格的安全认证等特点,非常适合需要高性能变压器的应用场合。
    推荐: 强烈推荐使用此款变压器,特别是在工业控制、医疗器械和消费电子领域,因其卓越的性能和环保特性而受到广泛认可。

VPT36-690参数

参数
初级电压 115V,230V
次级电流 1.38A,690mA
次级电压 18V(Parallel),36V(Series)
初级绕组 Dual
次级绕组 Dual
中心抽头
额定功率 25VA
输出电压 -
长*宽*高 71mm*32mm*34mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

VPT36-690厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

VPT36-690数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS VPT36-690 VPT36-690数据手册

VPT36-690封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 159.3379
5+ ¥ 148.7153
10+ ¥ 146.0597
20+ ¥ 146.0597
50+ ¥ 146.0597
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 159.33
