F36-1000

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 18V(Parallel),36V(Series) 2A,1A Dual 36VA 115V Single 否 通孔安装 66.68mm*55.55mm*39.7mm
供应商型号: 4066607
供应商: 海外现货
标准整包数: 1

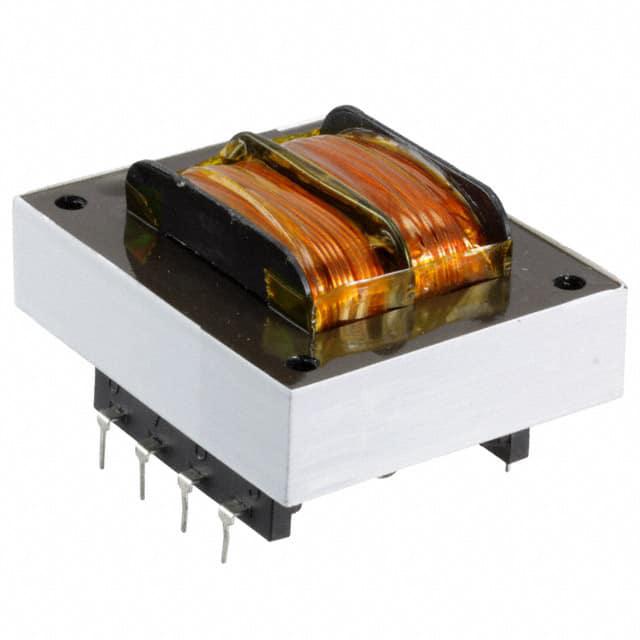

TRIAD MAGNETICS 电源变压器 F36-1000

F36-1000概述

    F36-1000 电源变压器技术手册

    1. 产品简介


    F36-1000 是一款单初级双次级电源变压器,采用分体式线轴设计。这款变压器适用于输入电压为 115V 的应用场合。根据次级绕组的不同连接方式(串联或并联),输出电压分别为 36.0V(带中心抽头,负载电流为 1.0A)或 18.0V(负载电流为 2.0A)。这种分体式线轴设计消除了对昂贵静电屏蔽的需求,从而降低了成本。

    2. 技术参数


    - 最大功率: 36.0VA
    - 初级电压: 115V
    - 次级电压:
    - 串联:36.0V(带中心抽头,负载电流为 1.0A)
    - 并联:18.0V(负载电流为 2.0A)
    - 电压调节率: 全负载至无负载时典型值为 25%
    - 温升: 典型值为 25°C
    - 高压测试: 所有产品均通过 100% 2500 VRMS 高压测试

    3. 产品特点和优势


    - 分体式线轴设计: 消除了对昂贵静电屏蔽的需求,降低了生产成本。
    - 低电容耦合: 三法兰线轴构造,初级和次级绕组侧向缠绕,减少了电容耦合。
    - 宽泛的电压调节率: 能够在全负载至无负载条件下保持稳定的电压输出。
    - 安全认证: 通过 UL 和 cUL 认证,符合美国和加拿大的标准。

    4. 应用案例和使用建议


    - 应用案例: 这款变压器广泛应用于工业控制系统、通信设备、医疗设备等需要稳定直流电源的场合。
    - 使用建议:
    - 确保初级和次级绕组正确连接,以获得所需的输出电压。
    - 在使用过程中,注意散热,避免长时间过载运行,以防止温升过高。

    5. 兼容性和支持


    - 兼容性: 该型号还提供 Class 3 版本(HF36-1000-C2U),适用于更高的安全标准。
    - 支持: 厂商提供详尽的技术支持,包括 RoHS 合规性、UL 标准迁移信息等。更多信息请访问 Triad Magnetics 官网。

    6. 常见问题与解决方案


    - 问题: 变压器发热严重。
    - 解决方案: 检查负载是否过大,适当降低负载;确保良好的散热条件。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查连接方式是否正确,确保初级和次级绕组的连接符合设计要求。
    - 问题: 高压测试失败。
    - 解决方案: 检查高压测试设备设置是否正确,确保变压器未受物理损伤。

    7. 总结和推荐


    F36-1000 电源变压器以其独特的分体式线轴设计和高可靠性,在众多应用中表现出色。其成本效益高、易于安装且性能稳定,是工业和商业应用的理想选择。我们强烈推荐此产品用于需要高可靠性和稳定输出的应用场合。

F36-1000参数

参数
输出电压 -
初级电压 115V
次级电流 2A,1A
次级电压 18V(Parallel),36V(Series)
初级绕组 Single
次级绕组 Dual
中心抽头
额定功率 36VA
长*宽*高 66.68mm*55.55mm*39.7mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

F36-1000厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

F36-1000数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS F36-1000 F36-1000数据手册

F36-1000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 112.6654
5+ ¥ 100.9482
10+ ¥ 100.9482
20+ ¥ 99.1455
50+ ¥ 99.1455
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 112.66
