F-3117X

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 24V 400mA Single 9.6VA 115V,230V Dual 是 导线安装,底座安装 71.42mm*38.1mm*41.28mm
供应商型号: 4066615
供应商: 海外现货
标准整包数: 1
TRIAD MAGNETICS 电源变压器 F-3117X

F-3117X概述

    #

    产品简介

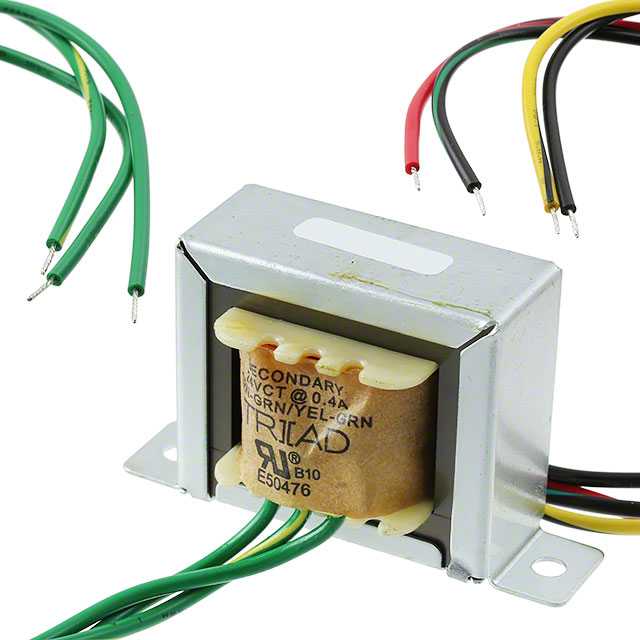

    产品名称:F-3117X Chassis Mount Power Transformer
    F-3117X 是一款由 Triad Magnetics 生产的底盘安装式电源变压器,具有悠久可靠的市场应用历史。此款变压器采用经过验证的设计和UL认证材料制成,适用于多种应用场合。
    主要功能
    - 输入电压范围:230V(串联)或115V(并联),50/60Hz
    - 输出电压:24.0VCT(中心抽头)
    - 最大功率:9.6VA
    - 温度上升:典型值为35°C,最大允许温度上升为45°C
    - 安全测试:1500V耐压测试
    应用领域
    该电源变压器广泛应用于工业控制、通信设备、医疗仪器及其他需要稳定电源输出的应用场合。
    #

    技术参数


    电气规格
    - 最大功率:9.6 VA
    - 输入电压:
    - 串联:230V 50/60 Hz
    - 并联:115V 50/60 Hz
    - 输出电压:24.0VCT @ 0.400 Amps
    - 电压调节:在满载到空载之间,电压调节为20%(典型值)
    - 温度上升:典型值35°C,最大允许值45°C
    安全规范
    - 100%通过耐压试验,绝缘电压为1500V。
    - 满足2011/65/EU(RoHS指令)标准,确保环保无害。
    尺寸
    - A (长):1.625英寸
    - B (宽):2.812英寸
    - C (高):1.50英寸
    - D (深度):2.375英寸
    - 安装孔直径:0.187英寸
    - 引脚长度:7.0英寸(+1英寸备用)
    权重
    - 重量:0.75磅
    #

    产品特点和优势


    独特功能
    - 长期可靠运行:F-3117X 基于长期市场验证的设计,可靠性极高。
    - 多种连接方式:可串联或并联使用,灵活性强。
    - 优良的电气性能:低电压波动,保证输出稳定。
    市场竞争力
    - 在相同功率级别下,提供更好的温升表现。
    - 满足严格的 RoHS 环保要求,适用于国际市场。
    #

    应用案例和使用建议


    实际应用场景
    F-3117X 常见于各种工业自动化控制系统,例如:工业机器人、测量仪表及通信设备。
    使用建议
    - 在高压环境下,确保电路正确连接并进行充分散热。
    - 针对特定应用环境,可以考虑增加额外的滤波措施以提高稳定性。
    - 考虑到温度限制,长时间高负载运行时应适当降额使用。
    #

    兼容性和支持


    兼容性
    F-3117X 可与其他 Triad Magnetics 的同类产品无缝集成,确保整个系统的稳定运行。
    厂商支持
    - 如需技术支持,请联系 Triad Magnetics 客服。
    - 通过其官网获取最新文档版本,以便及时更新您的应用信息。
    #

    常见问题与解决方案


    问题一:如何确保 F-3117X 的安全?
    解答:每次使用前都应进行完整的耐压试验,确保其安全性能符合标准。
    问题二:如何选择串联或并联配置?
    解答:根据输入电压的需求选择合适的配置。串联适用于230V输入,而并联适用于115V输入。
    问题三:如何处理过热现象?
    解答:确保良好的散热条件,避免长时间过载工作。如遇过热,应立即切断电源并检查接线和负载情况。
    #

    总结和推荐


    综合评估
    F-3117X 电源变压器凭借其出色的电气性能、优秀的安全性和可靠性,在多种工业应用场景中表现出色。尤其是其多样的连接方式和良好的环境适应能力,使其成为许多关键项目的首选。
    推荐结论
    鉴于其卓越的性能和市场口碑,强烈推荐 F-3117X 电源变压器应用于各类需要稳定电源输出的场合。

F-3117X参数

参数
中心抽头
额定功率 9.6VA
输出电压 -
初级电压 115V,230V
次级电流 400mA
次级电压 24V
初级绕组 Dual
次级绕组 Single
长*宽*高 71.42mm*38.1mm*41.28mm
安装方式 导线安装,底座安装
零件状态 在售

F-3117X厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

F-3117X数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS F-3117X F-3117X数据手册

F-3117X封装设计

查看详情并下载
Symbol
Footprint
3D Model
