FS36-350-C2

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 18V(Parallel),36V(Series) 2x350 Dual 12VA 115V,230V Dual 否 通孔安装 47.63mm*39.67mm*36.5mm
供应商型号: 4066597
供应商: 海外现货
标准整包数: 1

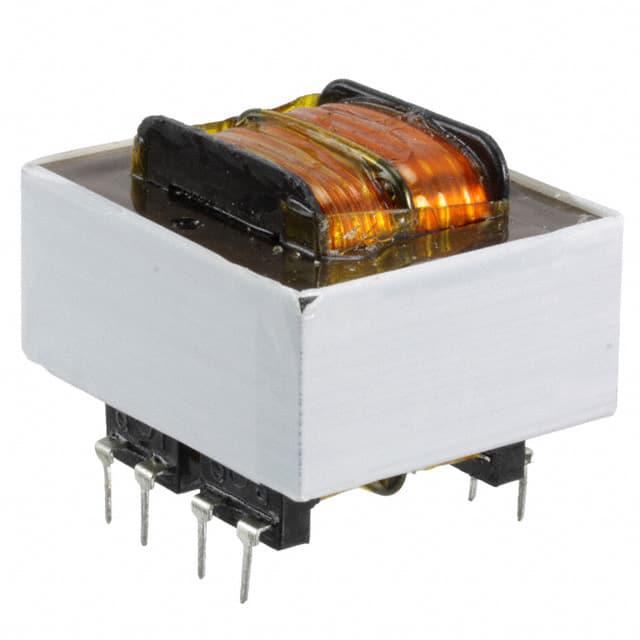

TRIAD MAGNETICS 电源变压器 FS36-350-C2

FS36-350-C2概述

    FS36-350-C2 系列/并行初级和双次级变压器技术手册

    产品简介


    FS36-350-C2 是一款专为高可靠性需求设计的变压器,具有系列/并行初级和双次级的设计。这款变压器能够适应两种不同的输入方式:并行输入(115V)或系列输入(230V)。它适用于多种工业应用场合,如电源设备、通信系统和工业自动化等。

    技术参数


    1. 最大功率: 12.0 VA
    2. 初级线圈: 系列输入时电压为230V, 并行输入时电压为115V
    3. 次级线圈: 每个次级线圈提供18.0V @ 0.35A
    4. 电压调节: 在满载到空载情况下,典型值为25%
    5. 工作温度范围: -40°C 至 80°C
    6. 存储温度范围: -55°C 至 150°C
    7. 耐压测试: 初级对次级进行100%高压测试,电压为4200 VRMS;次级对次级进行100%高压测试,电压为2160 VRMS
    8. 推荐保险丝:
    - 115V 输入:Cooper/Bussman, 型号 MDL,额定值 500mA,250V
    - 230V 输入:Littlefuse, 型号 313,额定值 250mA,250V

    产品特点和优势


    FS36-350-C2 变压器采用了分立线圈设计,有效减少了电容耦合,避免了成本高昂的静电屏蔽需求。此外,其宽泛的工作温度范围(-40°C至80°C)使得该变压器能够适应严苛的工业环境。其独特的电气特性和构造使其在可靠性、效率和安全方面表现优异,具有很高的市场竞争力。

    应用案例和使用建议


    该变压器广泛应用于各种工业设备中,例如作为电源设备的一部分,为系统中的不同负载提供稳定的电力供应。在安装过程中,需确保正确的连接方式以满足不同的应用需求。例如,对于需要230V的设备,可以采用系列输入方式;而需要115V的设备,则可以采用并行输入方式。此外,为了保障设备的安全运行,应严格按照推荐的保险丝规格选择合适的保险丝,并在初次使用前进行耐压测试。

    兼容性和支持


    FS36-350-C2 符合多项认证标准,如 UL 5085-1 & 3 (1585) 和 CSA 22.2, No.66.3-06 等,这些认证证明其与国际通用的电气标准兼容。制造商还提供了详尽的维护指南和技术支持,以帮助用户更好地了解和操作产品。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 如何正确选择保险丝? | 请参考技术手册中的推荐保险丝列表,根据实际应用情况选择合适的产品。|
    | 设备在使用过程中出现过热现象怎么办? | 首先检查是否超出了推荐的工作温度范围。如果在正常范围内,检查是否存在额外的热量源,并采取适当的散热措施。|

    总结和推荐


    综上所述,FS36-350-C2 变压器凭借其卓越的技术规格、广泛的适用范围以及可靠的品质,在多个工业应用场合中表现出色。如果你正在寻找一个稳定、高效且安全的解决方案,这款变压器是一个值得考虑的选择。

FS36-350-C2参数

参数
次级绕组 Dual
中心抽头
额定功率 12VA
输出电压 -
初级电压 115V,230V
次级电流 2x350
次级电压 18V(Parallel),36V(Series)
初级绕组 Dual
长*宽*高 47.63mm*39.67mm*36.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

FS36-350-C2厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

FS36-350-C2数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS FS36-350-C2 FS36-350-C2数据手册

FS36-350-C2封装设计

查看详情并下载
Symbol
Footprint
3D Model
