VPT230-220

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 115V(Parallel),230V(Series) 440mA,220mA Dual 50VA 115V,230V Dual 否 导线安装,底座安装 80mm*33mm*36mm
供应商型号: 1785733
供应商: 海外现货
标准整包数: 1

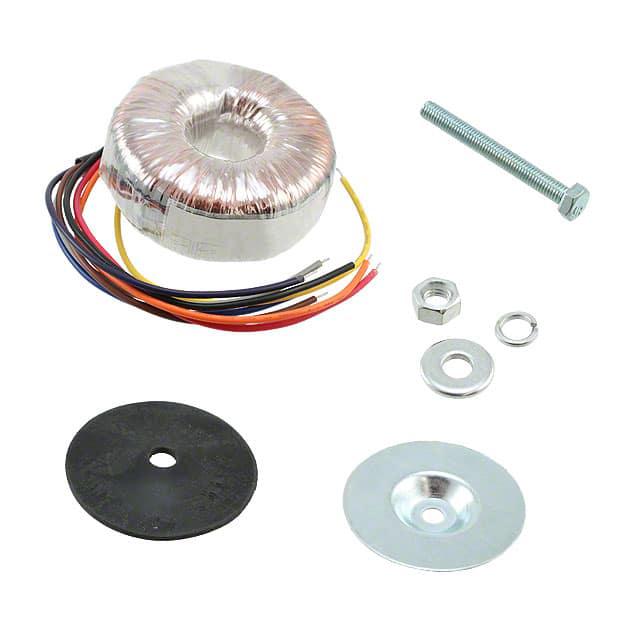

TRIAD MAGNETICS 电源变压器 VPT230-220

VPT230-220概述

    电子元器件产品技术手册
    本文将详细介绍一款名为VPT230-220的功率变压器(Power Transformer),这款产品属于Toroidal World Series系列,主要用于电源转换,具有高效能和紧凑设计等特点。

    1. 产品简介


    产品类型:Toroidal Chassis Mount Power Transformer
    主要功能:该产品主要用于交流电源转换,提供稳定的电压输出。可以应用于多种电子设备中,如家用电器、医疗设备、通讯设备等。

    2. 技术参数


    | 参数 | 值 |

    | 最大功率 | 50VA |
    | 输入电压 | 系列:230VAC,50/60Hz
    并联:115VAC,50/60Hz |
    | 输出电压 | 系列:230VAC CT @ 0.22A
    并联:115.0VAC @ 0.44A |
    | 电压调节 | 典型值12% 从满载到空载 |
    | 温升 | 典型值40°C |
    | 高压绝缘测试 | 4000VAC,原边对副边 |
    | 效率 | 典型值86% @ 满载 |
    | 尺寸 | 直径(最小):21.0 mm
    高度(最大):36.0 mm
    外径(最大):83.0 mm |
    | 重量 | 0.6 kg |

    3. 产品特点和优势


    - 高效率:采用环形构造,减少漏磁和降低损耗,从而提高效率,典型值可达86%。
    - 紧凑设计:相比传统的EI变压器,体积更小,占用空间更少。
    - 安全认证:通过UL、CE等多种国际安全标准认证。
    - 低电压漂移:负载变化时电压波动控制在12%以内,保证了输出电压的稳定性。
    - 环保材料:符合RoHS标准,减少了对环境的影响。

    4. 应用案例和使用建议


    应用案例:适用于需要高可靠性和稳定输出电压的场合,例如:医疗设备、通信基站、数据中心等。
    使用建议:在安装前确保电源输入符合产品要求,按照产品手册连接主次级绕组。考虑到温度影响,在高温环境下使用时,注意散热,以避免过热损坏。

    5. 兼容性和支持


    - 兼容性:适用于各种电源系统,包括但不限于家用电器、通信设备和工业控制设备。
    - 支持:提供一年质保服务,并在官方网站上提供了详细的产品手册和技术支持文档。

    6. 常见问题与解决方案


    - 问题1:电压输出不稳定
    解决方案:检查电源输入是否正常,调整输入电压至额定范围,确保接线正确无误。
    - 问题2:温度过高
    解决方案:检查散热系统是否工作正常,必要时可增加散热措施。
    - 问题3:噪音问题
    解决方案:确认安装固定良好,避免震动引起额外噪音。

    7. 总结和推荐


    VPT230-220是一款高效能、紧凑设计的环形电源变压器,适用于多种应用场景。其高效率、稳定性及安全性使其成为众多电子设备的理想选择。鉴于其优良性能和广泛适用性,强烈推荐在合适的项目中使用该产品。

VPT230-220参数

参数
输出电压 -
初级电压 115V,230V
次级电流 440mA,220mA
次级电压 115V(Parallel),230V(Series)
初级绕组 Dual
次级绕组 Dual
中心抽头
额定功率 50VA
长*宽*高 80mm*33mm*36mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

VPT230-220厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

VPT230-220数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS VPT230-220 VPT230-220数据手册

VPT230-220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 234.5391
5+ ¥ 234.5391
10+ ¥ 230.3509
20+ ¥ 230.3509
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 234.53
