F16-400

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 8V(Parallel),16V(Series) 800mA,400mA Dual 6VA 115V Single 否 通孔安装 41.28mm*33.32mm*33.32mm
供应商型号: ET-4066603
供应商: 海外现货
标准整包数: 1

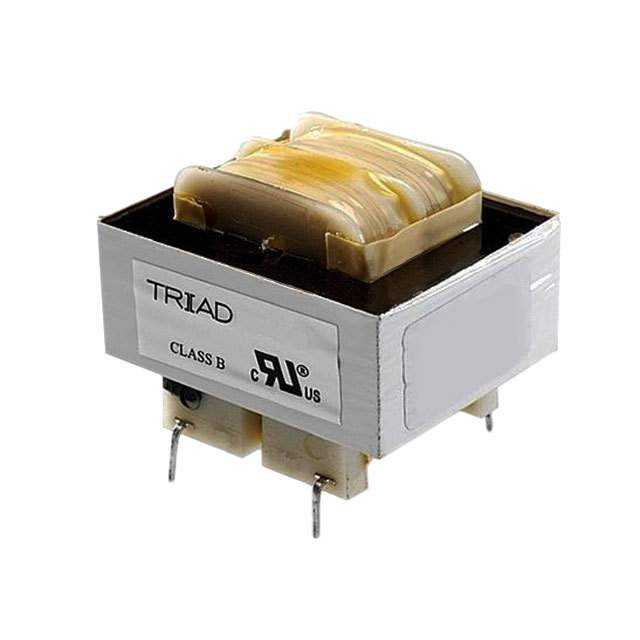

TRIAD MAGNETICS 电源变压器 F16-400

F16-400概述

    F16-400 电源变压器技术手册

    产品简介


    F16-400 是一款单初级双次级分段磁芯设计的电源变压器,输入电压为 115V。这款变压器特别适用于需要不同输出电压的应用场景。通过改变次级线圈的连接方式(串联或并联),可以实现两种不同的输出电压:16.0V 中心抽头输出(0.4A 负载)或 8.0V 输出(0.8A 负载)。这种分段磁芯设计消除了昂贵的静电屏蔽需求,因此更具有成本效益。

    技术参数


    - 最大功率: 6.0VA
    - 初级线圈: 输入电压 115V,频率 50/60 Hz
    - 次级线圈:
    - 串联连接时:16.0V 中心抽头输出(0.4A 负载)
    - 并联连接时:8.0V 输出(0.8A 负载)
    - 电压调节率: 全负载到无负载情况下典型值为 25%
    - 温升: 25°C (典型值)
    - 耐压测试: 100% 在 2500 VRMS 条件下进行
    - 材料合规: RoHS 3 合规(自 2016 年 2 月制造起)

    产品特点和优势


    1. 高效率: 优秀的电压调节率和低温升,确保长时间运行稳定可靠。
    2. 节省成本: 分段磁芯设计无需额外的静电屏蔽,降低了生产成本。
    3. 灵活性: 可以根据不同的应用需求选择串联或并联的连接方式,获得不同的输出电压。
    4. 安全认证: 通过 UL 和 CSA 安全标准认证,适用于广泛的商业和工业应用。

    应用案例和使用建议


    F16-400 变压器适用于各种电器设备,例如家用电器、工业控制系统和通信设备。以下是使用建议:
    - 当需要较高的输出电压(如 16.0V)时,建议将次级线圈连接成串联模式,负载能力为 0.4A。
    - 当需要较高的电流输出(如 0.8A)时,建议将次级线圈连接成并联模式,输出电压为 8.0V。
    - 确保在安装过程中遵循正确的焊接和清洗指南,以避免损坏。

    兼容性和支持


    - 兼容性: F16-400 变压器与常见的电子设备和控制板兼容,可以直接安装使用。
    - 支持: Triad Magnetics 提供详细的技术支持和售后服务,可通过其官方网站获取最新的技术文档和常见问题解答。

    常见问题与解决方案


    1. 问题: 变压器温升过高。
    - 解决方法: 检查负载是否超过额定值,确保安装环境通风良好。
    2. 问题: 输出电压不稳定。
    - 解决方法: 检查次级线圈的连接方式是否正确,确保初级线圈的输入电压稳定。

    总结和推荐


    F16-400 电源变压器是一款高效、灵活且安全可靠的变压器产品。它独特的分段磁芯设计和高性价比使其在市场上具有很强的竞争优势。无论是对于小型家用电器还是大型工业设备,F16-400 都能提供稳定的电力转换支持。强烈推荐在需要高效电力转换的场景中使用此产品。

F16-400参数

参数
初级绕组 Single
次级绕组 Dual
中心抽头
额定功率 6VA
输出电压 -
初级电压 115V
次级电流 800mA,400mA
次级电压 8V(Parallel),16V(Series)
长*宽*高 41.28mm*33.32mm*33.32mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

F16-400厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

F16-400数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS F16-400 F16-400数据手册

F16-400封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.8 ¥ 99.71
10+ $ 10.4576 ¥ 88.3671
25+ $ 8.8578 ¥ 74.8486
50+ $ 8.4742 ¥ 71.6073
84+ $ 7.2734 ¥ 61.4601
504+ $ 7.1031 ¥ 60.021
库存: 17
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 99.71
