FP34-75

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 17V(Parallel),34V(Series) 150mA,75mA Dual 2.5VA 115V,230V Dual 否 DIP 通孔安装 47.63mm*39.67mm*16.51mm
供应商型号: 4066618
供应商: 海外现货
标准整包数: 1

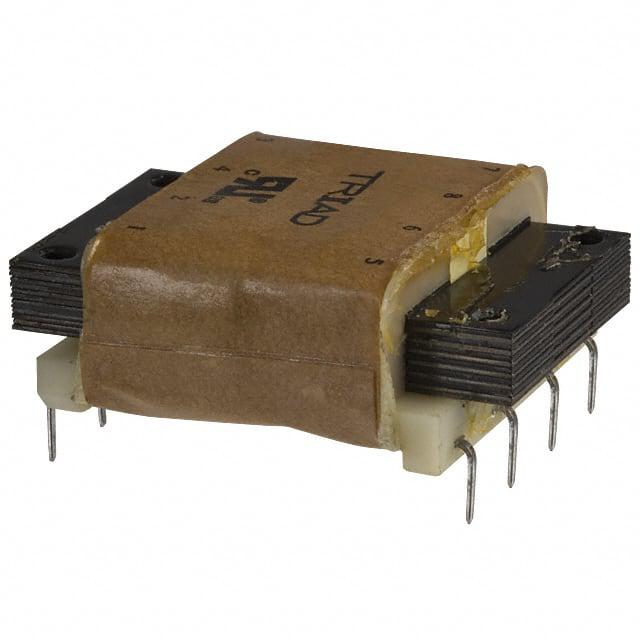

TRIAD MAGNETICS 电源变压器 FP34-75

FP34-75概述


    产品简介


    FP34-75 电源变压器是一款专为电力转换设计的电子元器件。作为Triad Magnetics公司的一部分,FP34-75具有广泛的应用领域,适用于需要稳定电源供应的各种场合,如工业控制设备、通信设备、医疗设备等。

    技术参数


    FP34-75 的关键技术参数如下:
    - 最大功率:2.5 VA
    - 初级电压:
    - 系列模式:230V @ 50/60 Hz
    - 并联模式:115V @ 50/60 Hz
    - 次级电压:
    - 系列模式:34.0V 中心对称(CT) @ 0.075A
    - 并联模式:17.0V @ 0.150 A
    - 尺寸:
    - A (长):1.875 英寸
    - B (宽):1.562 英寸
    - C (高):0.650 英寸
    - D (引脚间距):0.267 英寸
    - E (引脚直径):0.375 英寸
    - F (整体长度):1.600 英寸
    - 重量:5.0 盎司
    - 引脚尺寸:0.020 x 0.041 英寸
    - 绝缘测试:初级与次级间 2000V,初级/次级与芯体间 1500V

    产品特点和优势


    FP34-75 电源变压器具备多种优势,其中包括:
    - 高可靠性:由经过验证的设计制成,并使用 UL 认证材料,确保长期稳定运行。
    - 安全性高:通过了严格的绝缘测试,确保在高电压环境下安全可靠。
    - 灵活多变:支持多种电压模式(系列和并联),满足不同应用需求。
    - RoHS 合规:符合 2015/863/EU(RoHS 3)标准,保证环保无害。
    - 易于安装:采用扁平封装(Flat Pack™),方便焊接及组装。

    应用案例和使用建议


    FP34-75 可应用于多种设备中,例如通信系统、工业控制设备、医疗设备等。例如,在通信基站中,可以利用其灵活的电压模式来提供稳定的电力供应,同时确保系统正常运行。建议在实际应用中,充分考虑供电环境的特殊要求,如电压波动、温度变化等,以确保最佳性能。

    兼容性和支持


    FP34-75 变压器具有良好的兼容性,可与其他符合相应标准的电子设备配合使用。Triad Magnetics 提供全面的技术支持和售后服务,包括焊接和清洗指南,这些指南可以在其官方网站上找到([焊接和清洗信息](http://www.triadmagnetics.com/faq.html))。

    常见问题与解决方案


    - 问题1:如何确保正确安装?
    - 解决方案:仔细阅读手册中关于安装的具体指导,并确保所有连接牢固可靠。

    - 问题2:在高温环境中运行是否会受影响?
    - 解决方案:尽管 FP34-75 设计能够承受高达 130°C 的温度,但在极端条件下使用时,应采取适当的散热措施。

    总结和推荐


    FP34-75 电源变压器凭借其高可靠性、安全性以及广泛的适用范围,在众多应用场景中表现出色。如果你需要一个性能稳定且易于安装的电源变压器,FP34-75 是一个理想的选择。因此,我们强烈推荐这款产品给那些需要稳定电力供应的用户。

FP34-75参数

参数
次级电压 17V(Parallel),34V(Series)
初级绕组 Dual
次级绕组 Dual
中心抽头
额定功率 2.5VA
输出电压 -
初级电压 115V,230V
次级电流 150mA,75mA
长*宽*高 47.63mm*39.67mm*16.51mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FP34-75厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

FP34-75数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS FP34-75 FP34-75数据手册

FP34-75封装设计

查看详情并下载
Symbol
Footprint
3D Model
